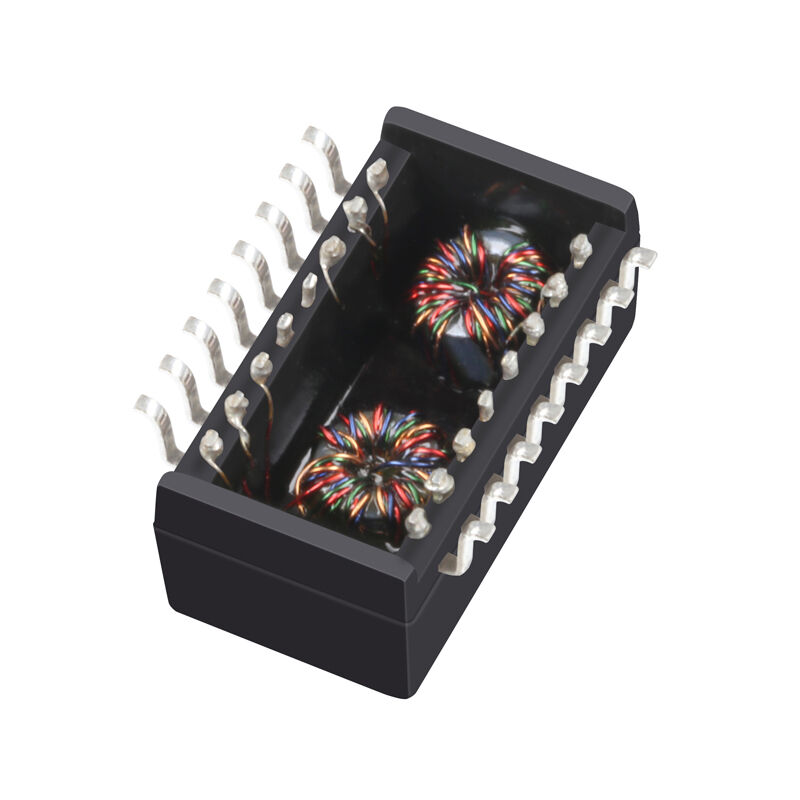

LP1197NL 10/100Base-TX PoE LAN ترانسفورم ماژول تک پورت

LP1197NL مشخصات مغناطیس PoE

درLP1197NLیک10/100 ماژول ترانسفورماتور PoE LAN تک پورت Base-TXطراحی شده برای دستگاه های اترنت که نیاز بههر دو انتقال داده قابل اعتماد و پشتیبانی Power over Ethernet (PoE). ساخته شده باساخت و ساز فریم بازو بهینه شده برایمجموعه نصب سطح (SMT)، LP1197NL تبدیل کننده های عایق و قطعات فیلتر را برای اطمینان از یکپارچگی سیگنال، سرکوب EMI و تحویل انرژی ایمن از طریق کابل های اترنت جفت پیچیده ادغام می کند.

مطابق بامشخصات IEEE 802.3 Ethernetو شاملجداسازی 1500 VrmsLP1197NL به طور گسترده ای درتجهیزات VoIP، دستگاه های شبکه SOHO، طرح های LAN-on-Motherboard (LOM) ، سوئیچ های Ethernet و سیستم های جاسازی شده با قابلیت PoE.

مشخصات الکتریکی (@ 25 °C)

ویژگی های اصلی ترانسفورماتور برق بر روی اترنت

• ماژول مغناطیسی 10/100Base-TX PoE LAN، یک بندر
• برایبرنامه های PoE Ethernet
• 1نسبت 1:1 دوربرای هر دو فرستنده و گیرنده
• ساخت و ساز فریم بازبرای طرح های جمع و جور و مقرون به صرفه
• یکپارچگی سیگنال عالیبا از دست دادن ورودی کم و از دست دادن بازگشت بالا
• بالارد سر و صدا در حالت مشترک (DCMR)برای بهبود عملکرد EMI
• ولتاژ عایق 1500 Vrmsبرای عملیات امن PoE
• بسته بندی نصب سطح، نوار و ريل فراهم شده
• تطابق با RoHS، بدون سرب
• گواهینامه UL(نخست پروندهE484635)
• حمایتمجموعه بازپرداخت SMT خودکار(تا حداکثر 250 درجه سانتیگراد)

LP1197NL مزایای طراحی ترانسفورماتور PoE LAN

بر خلاف ترانسفورماتورهای LAN غیر PoE استاندارد، LP1197NL طراحی شده استمدیریت جریان های تعصب DC مرتبط با تحویل قدرت PoEدر حالی که عملکرد مغناطیسی پایدار را حفظ می کند. ساختار ترانسفورم آن به حداقل می رسداشباع هسته، اطمینان از:

• پیوند ایثرنتی پایدار تحت بار PoE
• کاهش از دست دادن بسته و تحریف سیگنال
• بهبود انطباق EMC/EMI در سیستم های PoE

این باعث می شود که LP1197NL مناسب برایتلفن های VoIP با PoE، دوربین های IP، نقاط دسترسی و دستگاه های Ethernet جاسازی شده.

طرح PCB و یادداشت های مونتاژ

• LP1197NL رو نزديک Ethernet PHY قرار بدين تا طول پيگيري به حداقل برسه.
• جفت های تمایز مسیر TX/RX با مقاومت کنترل شده.
• برای حفظ عملکرد انزوا، کشش و فاصله کافی را حفظ کنید.
• مناسب برایجوشاندن مجدد بدون سرب، باحداکثر دمای بازگشت 250 °C برای 5 ثانیه.
• تضمین طراحی مناسب حرارتی برای مدیریت جریان PoE.

سوالات متداول در مورد LP1197NL PoE Magnetics

درLP1197NLقابل اعتماد است، آماده PoE10/100 ماژول ترانسفورماتور LAN Base-TXطراحی شده برای دستگاه های ایترنتی فشرده و مقرون به صرفه. با انزوا قوی، عملکرد عالی EMI و انطباق اثبات شده، این یک انتخاب ایده آل برای VoIP، SOHO،و برنامه های شبکه ای PoE جاسازی شده.

س1: آیا LP1197NL برای برنامه های PoE مناسب است؟

آ: بله. LP1197NL به طور خاص برایسیستم های PoE Ethernet، پشتیبانی از جریان تعصب DC در حالی که حفظ یکپارچگی سیگنال.

س2: چه سرعت های اترنت پشتیبانی می شود؟

A: LP1197NL پشتیبانی می کند10Base-T و 100Base-TXبرنامه هاي اترنت سريع

س3: آیا این ماژول جداسازی کافی برای PoE را فراهم می کند؟

پاسخ: بله.جداسازی 1500 Vrms، که الزامات امنیتی مشترک اترنت و PoE را برآورده می کند.

سوال 4: آیا قطعه با مونتاژ SMT خودکار سازگار است؟

ج: بله. ماژول دربسته بندی با نوار و رولو از فرآیندهای استاندارد SMT پشتیبانی می کند.
