جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: H16120SCG
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$1.2
جزئیات بسته بندی: T&R
زمان تحویل: حدود 3-5 روز
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 5 کیلوگرم در ماه
مشخصات: |
H16120SCG |
P/N: |
LP2019NL |
سرعت: |
10/100base-t |
تعداد بنادر: |
مجرد |
نوع نصب: |
سوار بر سطح (SMT) |
PoE: |
پشتیبانی می کند |
دمای عملیاتی: |
-40 درجه سانتیگراد تا +85 درجه سانتیگراد |
سطح MSL: |
3 |
ابعاد: |
12.70 × 7.00 × 9.50 میلی متر |
نمونه های رایگان: |
موجود 1-3 عدد |
مشخصات: |
H16120SCG |
P/N: |
LP2019NL |
سرعت: |
10/100base-t |
تعداد بنادر: |
مجرد |
نوع نصب: |
سوار بر سطح (SMT) |
PoE: |
پشتیبانی می کند |
دمای عملیاتی: |
-40 درجه سانتیگراد تا +85 درجه سانتیگراد |
سطح MSL: |
3 |
ابعاد: |
12.70 × 7.00 × 9.50 میلی متر |
نمونه های رایگان: |
موجود 1-3 عدد |

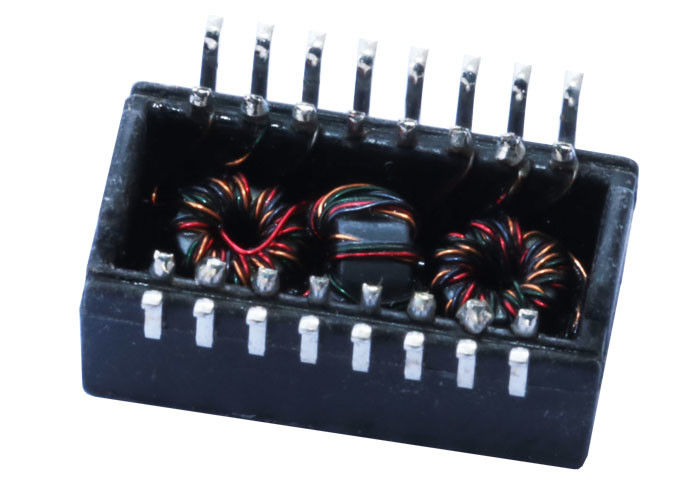

The H16120SCG یک ترانسفورماتور مغناطیسی LAN PoE با عملکرد بالا است که برای برنامههای اترنت که به یکپارچگی سیگنال پایدار، ایزولاسیون بالا و قابلیت اطمینان Power over Ethernet (PoE) نیاز دارند، طراحی شده است. این برای سیستمهای سازگار با IEEE 802.3at (PoE+) بهینه شده است و از سوئیچهای اترنت درجه سازمانی، دوربینهای IP، نقاط دسترسی بیسیم و تجهیزات شبکهسازی صنعتی پشتیبانی میکند.
با ردپای جمع و جور و ویژگیهای الکتریکی قوی، H16120SCG افت درج عالی، افت بازگشت و عملکرد تداخل متقابل را در سراسر باند فرکانس اترنت تا 100 مگاهرتز ارائه میدهد.
| پارامتر | مشخصات |
|---|---|
| اندوکتانس مدار باز (OCL) | حداقل 350 میکرو هرتز @ 100 کیلوهرتز، 0.2 ولت، 8 میلیآمپر بایاس DC |
| قابلیت جریان | 720 میلیآمپر (مطابق با IEEE 802.3at) |
| اندوکتانس نشتی (LL) | حداکثر 0.5 میکرو هرتز @ 100 کیلوهرتز، 0.2 ولت |
| ظرفیت خازنی بین سیمپیچ (Cw/w) | 20 پیکوفاراد معمولی @ 100 کیلوهرتز، 0.2 ولت |
| مقاومت DC (DCR) | حداکثر 1.4 اهم |
| نسبت دور | 1CT:1CT (TX) / 1CT:1CT (RX) ±2% |
| قطبیت | 1–16، 6–11 همفاز |
The ترانسفورماتور مغناطیسی LAN PoE H16120SCG عملکرد الکتریکی بالا، ایزولاسیون قوی و قابلیت جریان PoE+ را در یک بسته SMT جمع و جور ترکیب میکند. این یک راهحل ایدهآل برای طراحانی است که به دنبال یک جزء مغناطیسی اترنت قابل اعتماد و مطابق با استاندارد برای تجهیزات شبکهسازی سازمانی و صنعتی هستند.
