جزئیات محصول
محل منبع: گوانگدونگ ، چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: LP72431ANL
سند: LP72431ANL.pdf
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.6-$0.9
جزئیات بسته بندی: نوار و حلقه
زمان تحویل: امروز کشتی سهام
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مشخصات: |
LP72431ANL |
نوع محصول: |
ماژول ترانسفورماتور 10GBASE-T با PoE++ |
تعداد پین: |
24 پین |
نمونه های رایگان: |
موجود است |
نرخ داده: |
10GBASE-T |
تعداد کانال ها/پورت ها: |
مجرد |
PoE: |
PoE++ |
نوع نصب: |
smt |
نسبت چرخش: |
1:1 |
محدوده دمای عملیاتی: |
-40 درجه سانتی گراد تا +85 درجه سانتی گراد |
مشخصات: |
LP72431ANL |
نوع محصول: |
ماژول ترانسفورماتور 10GBASE-T با PoE++ |
تعداد پین: |
24 پین |
نمونه های رایگان: |
موجود است |
نرخ داده: |
10GBASE-T |
تعداد کانال ها/پورت ها: |
مجرد |
PoE: |
PoE++ |
نوع نصب: |
smt |
نسبت چرخش: |
1:1 |
محدوده دمای عملیاتی: |
-40 درجه سانتی گراد تا +85 درجه سانتی گراد |

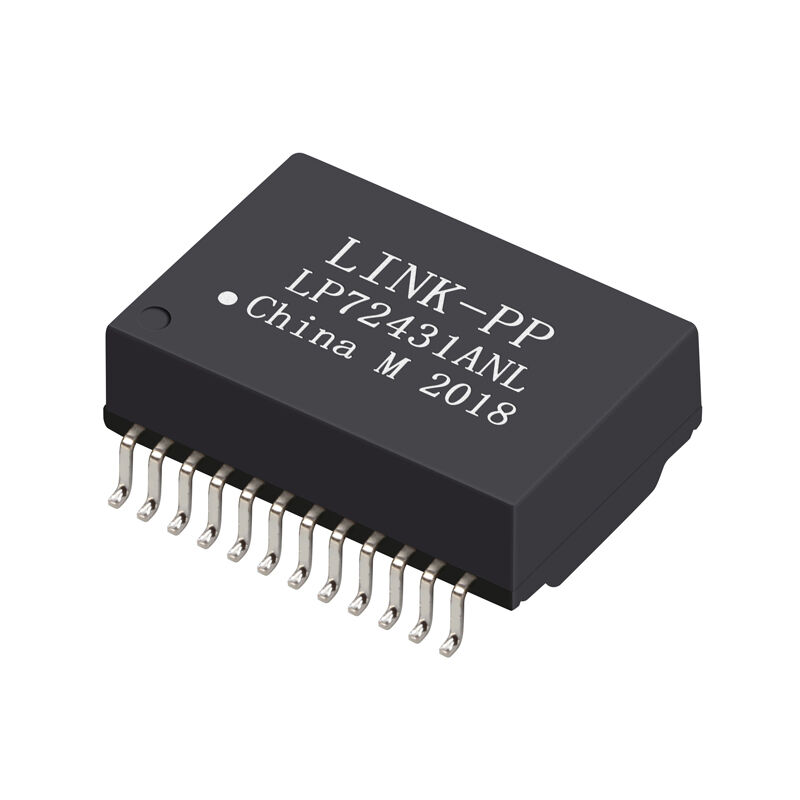

LP72431ANL یک ماژول ترانسفورماتور 10GBASE-T با کارایی بالا است که به طور خاص برای کاربردهای PoE++ (IEEE 802.3bt) مهندسی شده است. این ماژول شامل مغناطیسهای قوی است که برای انتقال اترنت 10G با فرکانس بالا و تحویل توان PoE++ با جریان بالا تا 1000 میلی آمپر بهینه شده است.
LP72431ANL با اطمینانپذیری درجه صنعتی طراحی شده است و یکپارچگی سیگنال پایدار، سرکوب قوی EMI و ایزولاسیون تقویت شده را در محیطهای شبکهای چالشبرانگیز تضمین میکند.
|
نوع |
شماره قطعه |
سازنده |
توضیحات |
|
ماژول ترانسفورماتور 10GBASE-T |
LP72431ANL |
LINK-PP |
دمای صنعتی | قابلیت جریان DC 1 آمپر | بسته 24 پین SMD | دارای گواهینامه UL |
|
|
|||
|
تعداد پورت |
AutoMDX |
سرعت |
نسبت دور |
|
تک پورت |
پشتیبانی شده |
10G Base-T |
1:1 |
|
|
|||
|
نوع نصب |
اندازه / ابعاد |
ارتفاع |
قیمت واحد |
|
نصب سطحی |
18.15x16.0 میلی متر |
6.0 میلی متر |
0.6 تا 0.9 دلار |
| پارامتر | مشخصات |
|---|---|
| نوع نصب | نصب سطحی |
| گام پین | 1.27 میلی متر |
| ارتفاع بسته | 0.236 اینچ / 6.0 میلی متر |
| طول بسته | 0.715 اینچ / 18.15 میلی متر |
| عرض بسته | 0.630 اینچ / 16.0 میلی متر |
| قالب PCB پیشنهادی | تقریباً 17.55 میلی متر × 16.5 میلی متر |
| دمای عملیاتی | -40 درجه سانتیگراد تا +85 درجه سانتیگراد |
| حداکثر دمای لحیم کاری مجدد | 250 درجه سانتیگراد (5 ثانیه) |
| پارامتر | مشخصات |
|---|---|
| نسبت دور | 1CT : 1CT ±5% |
پیکربندی متعادل با مرکز اتصال، تطابق امپدانس مناسب بین PHY و سمت کابل را تضمین میکند.
| شرایط تست | مقدار |
|---|---|
| 100 کیلوهرتز، 100 میلی ولت، بایاس DC 8 میلی آمپر | حداقل 120 میکرو هانری |
برای انتقال 10G با فرکانس بالا بهینه شده است در حالی که شرایط بایاس DC PoE++ را پشتیبانی میکند.
| پارامتر | مشخصات |
|---|---|
| جریان خط DC متعادل | حداکثر 1000 میلی آمپر @ 57 ولت DC (پیوسته) |
برای نیازهای تحویل توان بالای PoE++ طراحی شده است.
| پارامتر | مشخصات |
|---|---|
| ولتاژ ایزولاسیون | 1500 ولت RMS |
عایق تقویت شده بین مدارهای اولیه و ثانویه را فراهم میکند.
| محدوده فرکانس | حداکثر افت درج |
|---|---|
| 1-200 مگاهرتز | -1.2 دسی بل |
| 200-300 مگاهرتز | -1.5 دسی بل |
| 300-400 مگاهرتز | -2.0 دسی بل |
| 400-500 مگاهرتز | -3.0 دسی بل |
افت درج کم، عملکرد نمودار چشمی پایدار 10GBASE-T را در باندهای فرکانسی گسترده پشتیبانی میکند.
| محدوده فرکانس | اتلاف بازگشتی |
|---|---|
| 1-100 مگاهرتز | حداقل 18- دسی بل |
| 100-200 مگاهرتز | حداقل 16- دسی بل |
| 200-500 مگاهرتز | -6 دسی بل تا -12 دسی بل |
تطابق امپدانس مناسب و حداقل بازتاب سیگنال را تضمین میکند.
| محدوده فرکانس | معمولی |
|---|---|
| 1-500 مگاهرتز | -25 دسی بل |
| محدوده فرکانس | معمولی |
|---|---|
| 1-500 مگاهرتز | -20 دسی بل |
سرکوب مؤثر EMI و نویز حالت مشترک در محیطهای اترنت پرسرعت.
LP72431ANL یک ماژول ترانسفورماتور 10GBASE-T PoE++ است که ترکیب میکند:
این ماژول برای سوئیچهای اترنت 10G نسل بعدی، تجهیزات PoE++ صنعتی و زیرساختهای شبکه با کارایی بالا که نیاز به انتقال داده پایدار و تحویل توان بالا دارند، ایدهآل است.
پاسخ:
LP72431ANL یک ماژول ترانسفورماتور مغناطیس LAN 10GBASE-T PoE++ است که برای اترنت پرسرعت با تحویل توان بهبود یافته طراحی شده است. این ماژول برای پشتیبانی از کاربردهای IEEE 802.3bt (PoE++) مهندسی شده است، جایی که هم انتقال داده 10G و هم قابلیت جریان DC بالا مورد نیاز است. کاربردهای معمول شامل سوئیچهای سازمانی، تجهیزات منبع تغذیه PoE++ (PSE)، دستگاههای تغذیه شده (PD) و سیستمهای شبکهای با کارایی بالا است.
پاسخ:
LP72431ANL دارای قابلیت مدیریت جریان DC بالا یعنی 1000 میلی آمپر پیوسته @57 ولت DC، ایزولاسیون تقویت شده (1500 ولت RMS) و مغناطیسهای بهینه شده فرکانس بالا است. این مشخصات تضمین میکند که میتواند به طور قابل اعتماد تحت بارهای توان PoE++ کار کند و در عین حال یکپارچگی سیگنال 10G پایدار را در سراسر لینک LAN حفظ کند.
پاسخ:
بله. LP72431ANL کاملاً با IEEE 802.3bt، استانداردی که الزامات PoE++ را برای تحویل توان و عملکرد سیگنال اترنت تعریف میکند، مطابقت دارد. این ماژول دارای گواهینامه UL (شماره پرونده E484653) است و با انطباق محیطی RoHS مقاومت میکند.
پاسخ:
ترانسفورماتور LP72431ANL دارای نسبت دور 1CT : 1CT ± 5% با مرکز اتصال برای تمام کانالها است. این پیکربندی متعادل، تطابق امپدانس مناسب بین PHY اترنت و کابل را تضمین میکند که برای حفظ عملکرد لینک 10GBASE-T مقاومت میکند.
پاسخ:
LP72431ANL برای پشتیبانی سیگنال باند عریض از 1 مگاهرتز تا 500 مگاهرتز مهندسی شده است، از جمله افت درج کم و اتلاف بازگشتی کنترل شده که به حفظ یکپارچگی سیگنال برای کاربردهای 10G کمک میکند:
این مشخصات از عملکرد انتقال 10GBASE-T قوی و EMI کم پشتیبانی میکنند.
پاسخ:
بله. LP72431ANL دارای محدوده دمای عملیاتی گسترده از -40 درجه سانتیگراد تا +85 درجه سانتیگراد است که آن را برای تجهیزات شبکههای صنعتی، محفظههای بیرونی و کاربردهای با نیاز حرارتی بالا مناسب میسازد. این ماژول همچنین در برابر شرایط استاندارد لحیم کاری مجدد نصب سطحی تا 250 درجه سانتیگراد به مدت 5 ثانیه مقاومت میکند.
پاسخ:
LP72431ANL در یک بسته 24 پین دستگاه نصب سطحی (SMD) عرضه میشود که معمولاً در نوار و قرقره برای مونتاژ خودکار ارائه میشود. بسته فشرده به طور قابل توجهی فضای برد را کاهش میدهد و در عین حال پایداری مکانیکی قوی را فراهم میکند.
پاسخ:
LP72431ANL شامل مغناطیسهای یکپارچه است که برای سیگنالدهی تفاضلی و حذف نویز حالت مشترک بهینه شدهاند. طراحی آن سرکوب مؤثر نویز حالت مشترک و تداخل را ارائه میدهد و EMI را کاهش داده و عملکرد خطای بیت را بهبود میبخشد در محیطهای پرسرعت 10G.
پاسخ:
بله، LP72431ANL برای دستگاههای SOHO (دفتر کوچک/دفتر خانگی) مانند مودمهای ADSL یا پورتهای LAN یکپارچه مناسب است. با این حال، قابلیت جریان بالا و محدوده دمای صنعتی آن را به ویژه در سیستمهای PoE++ سازمانی و صنعتی که عملکرد و قابلیت اطمینان حیاتی هستند، ارزشمند میسازد.
پاسخ:
مهندسان طراح باید LP72431ANL را به عنوان بخشی از طراحی مشترک اترنت PHY، مغناطیس و چیدمان خود اعتبارسنجی کنند. بررسیهای مهم شامل موارد زیر است:
ترکیب این ارزیابیها عملکرد و انطباق بهینه سیستم را تضمین میکند.
پاسخ:
قابلیت AutoMDX با تشخیص و پیکربندی خودکار جفتهای ارسال/دریافت مناسب، اتصال رابط شبکه را ساده میکند. این امر از سیمکشی متقاطع دستی جلوگیری کرده و انعطافپذیری سیستم را بهبود میبخشد.
پاسخ:
دیتاشیت کامل با مشخصات الکتریکی، تخصیص پینها، طرح PCB پیشنهادی و نقشههای مکانیکی در وبسایت رسمی LINK-PP موجود است یا با تماس با توزیعکنندگان مجاز قابل دسترسی است. برای پشتیبانی فنی، لطفاً با نمایندگان فروش یا مهندسی LINK-PP تماس بگیرید.
