جزئیات محصول
محل منبع: چين
نام تجاری: LINK-PP
گواهی: UL,ROHS,Reach,ISO
شماره مدل: RB1-125BAG1A
سند: LPJ0013AHNL.pdf
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000 / 25K
قیمت: $0.5-$0.8
جزئیات بسته بندی: 50 پیکسل / سینی، 1200pcs / carton
زمان تحویل: در انبار ظرف 3 روز ارسال شود
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 4200K-PCS / ماه
پ.ن: |
RB1-125BAG1A |
ساخت چین: |
LPJ0013AHNL |
نوع محصولات: |
کانکتور MagJack RJ45 با ترانسفورماتور |
نشانگر LED: |
سبز / زرد |
محافظ EMI: |
محافظ |
کاربرد اترنت: |
10/100base-t |
حفاظت از جداسازی: |
ساخته شده است |
نوع نصب: |
از طریق سوراخ، زاویه راست |
پ.ن: |
RB1-125BAG1A |
ساخت چین: |
LPJ0013AHNL |
نوع محصولات: |
کانکتور MagJack RJ45 با ترانسفورماتور |
نشانگر LED: |
سبز / زرد |
محافظ EMI: |
محافظ |
کاربرد اترنت: |
10/100base-t |
حفاظت از جداسازی: |
ساخته شده است |
نوع نصب: |
از طریق سوراخ، زاویه راست |

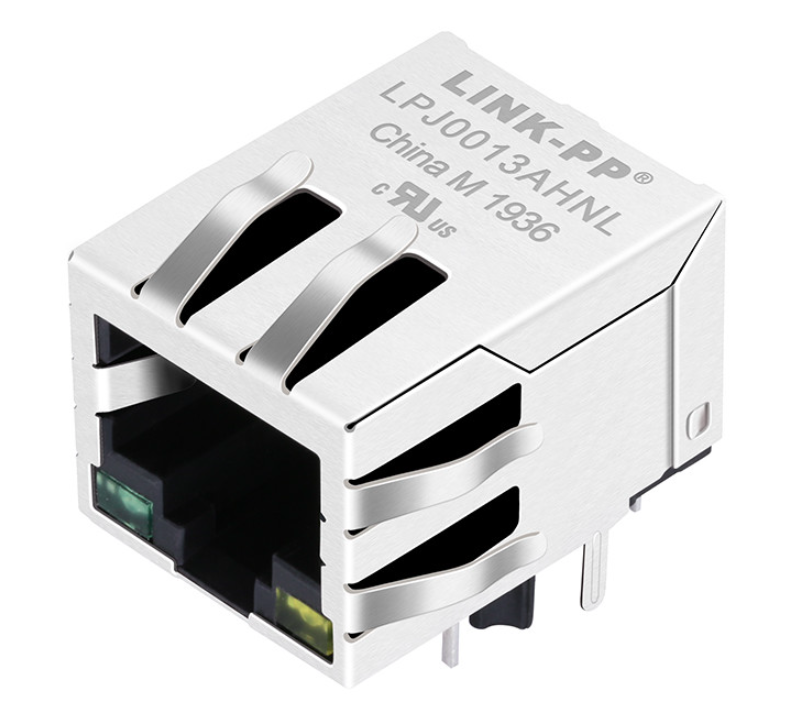

درRB1-125BAG1A RJ45 1 × 1 با ترانسفورمیک دستگاه با کارایی بالا استاتصال دهنده RJ45 MagJack یکپارچهبرایبرنامه های 10/100Base-T Ethernet. این واحد پورت، محافظ RJ45 کانکتور ادغام یکترانسفورماتور LAN (مقناطیسی),محافظ EMI با انگشتان زمینوشاخص های LED دو رنگبه یک بسته ی کمپکت با سوراخ راست زاویه ای.
طراحی شده برای تجهیزات شبکه ایترنت که نیاز به یکپارچگی سیگنال قابل اعتماد، سرکوب EMI و یکپارچه سازی PCB با استفاده از فضا دارند، RB1-125BAG1A پشتیبانی می کندعملکرد AutoMDIX، نیازهای عملکرد الکتریکی را برآورده می کند و رد حالت مشترک عالی، از دست دادن ورودی پایین و محافظت از انزوا را فراهم می کند.
اينکانکتور RJ45 با ترانسفورماتور یکپارچه و ال ای دیبرای کاربردهایی که شاملسوئیچ های اترنت، روترها، تجهیزات شبکه صنعتی، کنترل کننده های جاسازی شده، دروازه های IoT و دستگاه های ارتباطی.
| پارامتر | مشخصات |
|---|---|
| نوع محصول | کانکتور RJ45 با ترانسفورماتور یکپارچه |
| شماره بخش | RB1-125BAG1A |
| نوع کانکتور | جک ماژولار RJ45 (MagJack) |
| پیکربندی | 1 × 1 پورت تک |
| درخواست | 10/100Base-T Ethernet |
| مغناطیس یکپارچه | آره |
| شاخص LED | آره |
| رنگ LED | سبز / زرد |
| محافظ | با انگشت EMI محافظت شده |
| نوع نصب | از طریق سوراخ |
| جهت گیری PCB Mount | زاویه راست (90°) |
| جهت برگه | پايين |
| تعداد ردیف ها | 1 |
| تعداد هسته ها در هر جک | 4 |
| بسته بندی | سینی |
| پارامتر | مشخصات |
|---|---|

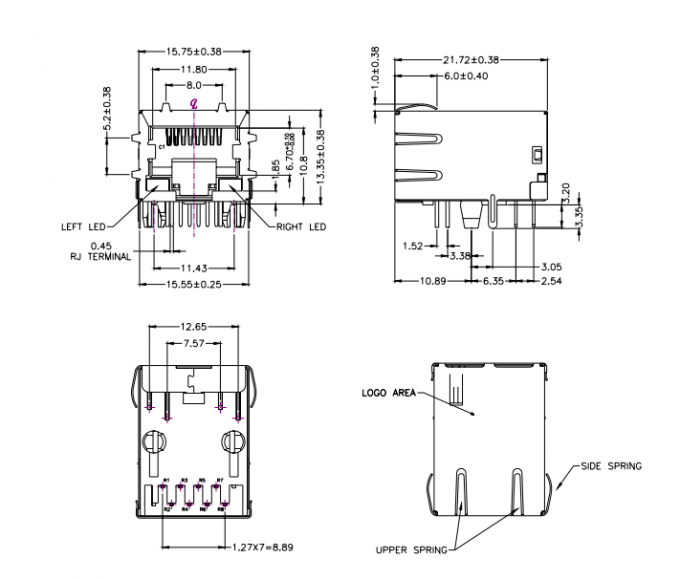

| ارتفاع بالای PCB | 0.525" (13.33mm) |
| پیکربندی پورت | بندر واحد |
| سبک پایان دادن | پمپ |
| مواد پوسته | فولاد ضد زنگ |
| ضخامت پوسته جلو | 0.20ميلي متر |
| ضخامت پوسته پشتی | 0.20ميلي متر |
| پاهای زمین گیر | پیش از جوشاندن |
| مواد مسکن | ترموپلاستیک با دمای بالا |
| رنگ محفظه | سیاه |
| درجه حرارت شعله | UL94 V-0 |
| اجزا | مواد | مشخصات |
|---|---|---|
| ترمینال RJ45 | فوسفور برنز | ضخامت 0.30mm |
| منطقه تماس رو به اتمام برسان | فلش طلا | |
| ريزش دم پليده | 100μ"دقيقه قلع | |
| پوشش زیر | 50 تا 100μm نیکل | |
| ترمینال ورودی | مس | ضخامت 0.35mm |
| ترمینال لینک | مس | ضخامت 0.25mm |
| تماس تموم شد | فلش طلا | |
| مواد سپر | فولاد ضد زنگ |
| پارامتر | مشخصات |
|---|---|
| دمای کار | 0°C تا +70°C |
| دمای ذخیره سازی | -40°C تا +85°C |
| وضعیت نگهداری | حفاظت در برابر خوردگی و آسیب فیزیکی |
| پارامتر | مشخصات |
|---|---|
| سرعت اترنت | 10/100Base-T |
| مقاومت | فیلتر 100Ω کم عبور متعادل |
| پشتیبانی از AutoMDIX | آره |
| تعداد بنادر | 1 |

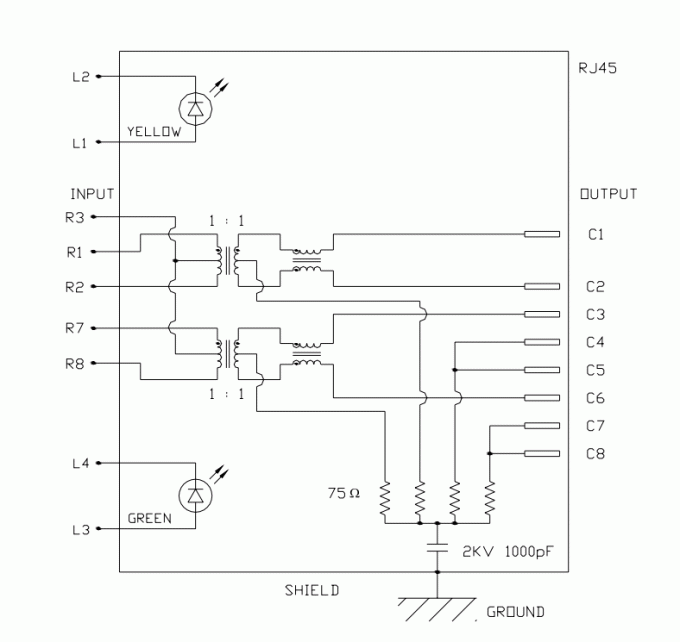

| نوع ترانسفورماتور | مغناطیس LAN یکپارچه |
| پارامتر | مشخصات |
|---|---|
| محرک اولی | ۳۵۰μH دقیقه |
| حالت آزمایش | 100kHz، 0.1V، 8mA DC Bias |
| جداسازی ورودی | 1500VAC / 60 ثانیه |
| جداسازی DC | 2250VDC / 60 ثانیه |
ماژول مغناطیسی یکپارچه RB1-125BAG1A برای حفظ انتقال قابل اعتماد سیگنال اترنت از طریق فیلتر سازی بهینه و سرکوب سر و صدا طراحی شده است.
| محدوده فرکانس | عملکرد |
|---|---|
| 1~100MHz | -1.0 ديسيبل حداکثر |
| محدوده فرکانس | عملکرد |
|---|---|
| 1 ~ 30MHz | -18دبلمين |
| ۳۰ تا ۶۰ مگاهرتز | -16دبلمين |
| ۶۰ تا ۸۰ مگاهرتز | -12دبلمين |
| پارامتر | عملکرد |
|---|---|
| رد حالت مشترک (CMR) | -30dB Min @1~100MHz |
| صداي متقابل | -30dB Min @1~100MHz |
بر خلاف کانکتورهای سنتی RJ45 که نیاز به ترانسفورماتور های LAN خارجی دارند، RB1-125BAG1A ترکیبی از:
به یک قطعه کوچک تبدیل می شود که پیچیدگی PCB و هزینه های مونتاژ را کاهش می دهد.
با:
اتصال دهنده ارتباطات ثابت 10/100Mbps Ethernet را تضمین می کند.
ترکیبی از:
برای کار طولانی مدت دوام عالی دارد.
RB1-125BAG1A پشتیبانی می کندبرنامه های 10/100Base-T Ethernet، فراهم کردن اتصال قابل اعتماد Fast Ethernet برای تجهیزات شبکه.
بله، اين مگ جک RJ45 شامل مغناطيس اترنته و نيازي به يه ترانسفورماتور خارجي LAN جداگانه رو از بين ميبره
آره، RB1-125BAG1A ازAutoMDIX، اجازه می دهد تا تشخیص خودکار و تصحیح از کابل اترنت ارسال و دریافت جفت.
کانکتور از یکطرح نصب زاویه راست سوراخ، فراهم کردن ثبات مکانیکی قوی برای مونتاژ PCB.
آره، داريمشاخص های LED سبز/سفیدبرای نظارت بر وضعیت اتصال اترنت و فعالیت.
ترانسفورماتور یکپارچه حداقل اندوکتانس اولیه را فراهم می کند350μH در 100kHz با انحراف 8mA DC.
آره، RB1-125BAG1A داراي يک سپر فولادي با انگشت هاي EMI براي کاهش تداخلات الکترومغناطيسي است
محدوده دمای عملیاتی:0°C تا +70°C، با ظرفیت ذخیره سازی از-40°C تا +85°C.
MagJacks RJ45 یکپارچه به طور معمول در سوئیچ های اترنت، روترها، کنترل کننده های صنعتی، دستگاه های IoT، سیستم های جاسازی شده و تجهیزات ارتباطی استفاده می شود.
بله، چون ترانسفورماتور در مجموعه کانکتور RJ45 ادغام شده، می تواند طراحی PCB را ساده کند و تعداد قطعات را در مقایسه با راه حل های جداگانه کاهش دهد.
