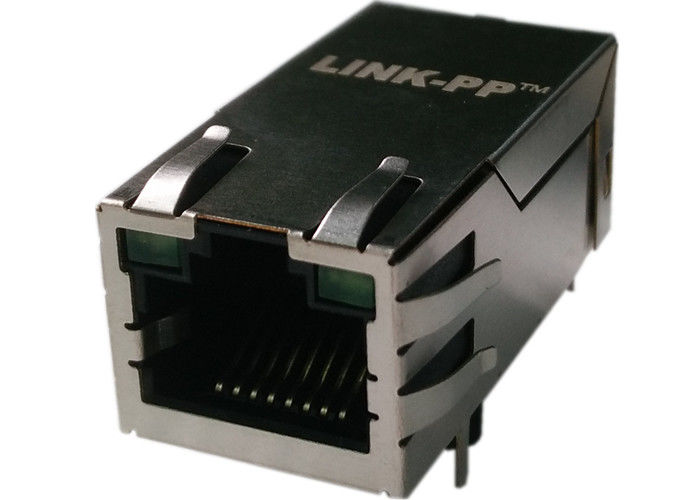

JK0-0177NL کانکتور RJ45 PoE+ 1000BASE-T PoE+ RJ45 (تب بالا، 35W PSE، 2250VDC)

JK0-0177NL یک ماژول اتصال یکپارچه گگابیت (BASE-T) RJ45 با عملکرد بالا و یک پورت (1x1) از سری PulseJack TM است.طراحی شده با یک معماری داخلی پیشرفته با 12 پین سیگنال جداگانه و 4 پین قدرت PoE + جدا شده، JK0-0177NL به طور کامل با مشخصات IEEE 802.3at / IEEE 802.3bt مطابقت دارد.

این دستگاه تا 35 وات قدرت مداوم را در محل PSE (15W 30W در محل PD) در طول 2 یا 4 زوج فراهم می کند در حالی که یک عایق دی الکتریکی قوی 2250 VDC را حفظ می کند.دارای حداقل 350 μH اندکتانس مدار باز (OCL) پیشرو در صنعت که تحت 20 mA انحراف DC در سمت خط تأیید شده است، JK0-0177NL اطمینان از اشباع هسته صفر در تنظیمات PoE با قدرت بالا. در یک بدن ترموپلاستیک ضد شعله UL 94 V-0 با درجه بندی MSL 1 قرار دارد،برای سخت افزار شبکه های با چگالی بالا بهینه شده است، دوربین های امنیتی IP، کنترل کننده های هوشمند ساختمان و نقاط دسترسی شرکت.

1عملکرد عمومی و محیط زیست

2عرضه برق PoE و ویژگی های الکتریکی (@ 25°C)

100Ω±15Ω100Ω±15Ω)

3مواد، دوام مکانیکی و پیکربندی LED

IF=20 mAIF =20 mA

برگه ی داده های کانکتور JK0-0177NL RJ45

مهندسی غواصی عمیق: چرا JK0-0177NL را انتخاب می کنید؟

1. 20 mA DC Bias Tolerance: جلوگیری از اشباع هسته تحت جریان عدم تعادل بالا

اکثر ICM های گگابیت عمومی فقط برای 11 mA DC bias تحت استاندارد IEEE 802.3 ارث می برند. در نصب PoE + دنیای واقعی، عدم تعادل مقاومت جفت کابل می تواند باعث جابه جایی لوپ DC بالا شود.

پالس JK0-0177NL حداقل 350 μH OCL را در 20 mA DC bias تضمین می کند، تقریبا دو برابر حاشیه اشباع کانکتورهای معمولی را ارائه می دهد.کاهش ضایعات بازگشت فرکانس بالا را ثابت می کند، و به طور کامل از دست دادن بسته ها یا اتصال با کابل های طولانی (تا 100 متر) جلوگیری می کند.

OCL STABILITY VS DC BIASدر حال حاضرنفوذ (μH)400│ │ │ │ │ │ │ │ │ │ │ │ │ │ │ │
│ │350│ │ │ │ │<--- JK0-0177NL (350μH @ 20mA)│ │300│ │ │ │ │ │
│ │<- - - - - - - - - - - - - -بذارید <11mA)250̶̶̶̶̶̶̶̶̶̶̶̶̶̶̶̶̶̶̶0mA11mA20mA30mA (DC Bias)

2. جداسازی فیزیکی 12 سیگنال + 4 پین PoE

بر خلاف کانکتورهای یکپارچه معمول که نل های مرکزی را بر روی ردارهای سیگنال داخلی ترکیب می کنند، JK0-0177NL دارای جداسازی فیزیکی منحصر به فرد از 12 پین سیگنال و 4 پین قدرت PoE سنگین است.

• جداسازی حرارتی: تا 35W از گرمایش مداوم DC را از سیگنال های فرقی حساس PHY جدا می کند.
• کم کردن اتصال نزدیک به پایان (NEXT): حداقل رساندن انضمام انضمام متقابل بین فرایندهای تزریق قدرت و ترانسفورماتورهای داده.

طراحی سخت افزار و توصیه های طرح PCB

1راه اندازی PoE با جریان بالا (۴ پین قدرت):

• مسیر 4 خط برق PoE اختصاصی با عرض حداقل 30 تا 35 میلی متر (برای 1 اونس مس) برای پذیرش تا 720 mA جریان خط مداوم با حداقل افزایش دمای.
• یک چند گوشه انتقال حرارتی محلی را زیر پین های بازگشت قدرت قرار دهید تا حرارت را به طور مستقیم به سطوح داخلی زمین / قدرت هدایت کند.

2. 2250 VDC محدوده جداسازی:

فاصله ی مطلق از فاصله ی خالی ≥ 2 حفظ شود.0 میلی متر بین مدارهای جانبی خط جلو (شاسی / زمین محافظ) و مدارهای جانبی PHY دیجیتال (زمین منطقی) برای عبور ایمن از آزمایش دی الکتریک 2250 VDC.

3پروفایل حرارتی جوش موج:

از آنجا که ماژول دارای یک محفظه ترموپلاستیک MSL 1 است، آماده برای جوش موج مستقیما از بسته بندی است.دمای حداکثر توصیه شده حداکثر 260 درجه سانتیگراد برای مدت زمان بیش از 10 ثانیه است..

منابع، لجستیک و اطلاعات سفارش

• شماره بخش سفارش: JK0-0177NL
• استاندارد بسته بندی:بسته بندی ضد ایستاتیک صنعتی (کارتون های حمل و نقل محافظ)
• حساسیت به رطوبت:JEDEC MSL 1 (هیچ بسته بندی خشک یا پختن قبل از جوش موج مورد نیاز نیست).
• حداقل مقدار سفارش (MOQ):مقادیر استاندارد سینی کامل (مقادیر نمونه برای نمونه سازی پشتیبانی می شود).
• زمان تولید استاندارد کارخانه:۶-۱۰ هفته (برای موجودی متحرک بافر با دفتر فروش ما تماس بگیرید).

پرسش های مکرر

سوال1: تفاوت عملیاتی بین پالس JK0-0177NL و JXK0-0177NL چیست؟

ج: تفاوت اصلی در درجه حرارت عملیاتی است. JK0-0177NL برای محیط های دمای تجاری (0 °C تا +70 °C) مشخص شده است.JXK0-0177NL با سیم مغناطیسی با دمای طولانی طراحی شده است و برای مقاومت در برابر دمای صنعتی (-40 ° C تا + 85 ° C) طراحی شده است. هر دو دستگاه دارای پیچ های یکسان، ابعاد اثر پا و نسبت چرخش الکتریکی هستند.

س2: آیا JK0-0177NL می تواند از IEEE 802.3bt 4-pair PoE پشتیبانی کند؟

A: بله. در حالی که JK0-0177NL در ابتدا برای تحویل 30W IEEE 802.3at (PoE +) در 2 جفت (با استفاده از اتصالات خط MX1 و MX2 یا 15W با استفاده از MX3/MX4) هدف قرار گرفته بود.هندسه ترانسفورماتور 4 کانال داخلی و استخراج قدرت اختصاصی 4 پین اجازه می دهد تا از توزیع قدرت تا 30W80W در تمام 4 جفت تحت جدیدترین IEEE 802 پشتیبانی کند.3bt استاندارد

س3: چرا تعصب 350 μH @ 20 mA DC برای برنامه های PoE + حیاتی است؟

ج: هنگامی که جریان های DC بالا از طریق یک کابل اترن جریان می گیرند، عدم تطابق مقاومت بین جفت های هادی باعث ایجاد یک تعصب DC نامتعادل در میان پیچ های ترانسفورم می شود.JK0-0177NL تضمین شده است که حداقل 350 μH از حثیت را با یک 20 mA جریان DC تعصب اعمال می کند.، جلوگیری از اشباع مغناطیسی که می تواند سیگنال های دیفرانسیل اترنت را تحریف کند و باعث از دست دادن بسته شود.

سوال 4: کدام گیرنده های Ethernet PHY با JK0-0177NL سازگار هستند؟

ج: نسبت چرخش استاندارد 1CT:1CT در تمام 4 کانال دیفرانسیل باعث می شود JK0-0177NL با تمام PHY های برجسته حالت جریان و حالت ولتاژ گیگابیت اترنت سازگار باشد.از جمله IC از TI، مارول، برادکام، ریلتک و مایکروچیپ
