جزئیات محصول
محل منبع: چين
نام تجاری: LINK-PP
گواهی: UL,ROHS,Reach,ISO
شماره مدل: 0813-1X1T-43-F
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000
قیمت: $0.06-$0.35
جزئیات بسته بندی: 50 پیکسل / سینی، 1200pcs / carton
زمان تحویل: امروز کشتی سهام
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 4600K.PCS / ماه
نوع محصولات: |
MagJacks (ICM) |
شماره قطعه: |
0813-1X1T-43-F |
تعداد بنادر: |
1x1 |
سرعت: |
1000BASE-T |
زبانه های EMI: |
با |
رهبری کرد: |
بدون |
Rohs سازگار: |
YES-RoHS |
دمای عملیاتی: |
0 ~ +70 درجه سانتیگراد |
نوع محصولات: |
MagJacks (ICM) |
شماره قطعه: |
0813-1X1T-43-F |
تعداد بنادر: |
1x1 |
سرعت: |
1000BASE-T |
زبانه های EMI: |
با |
رهبری کرد: |
بدون |
Rohs سازگار: |
YES-RoHS |
دمای عملیاتی: |
0 ~ +70 درجه سانتیگراد |

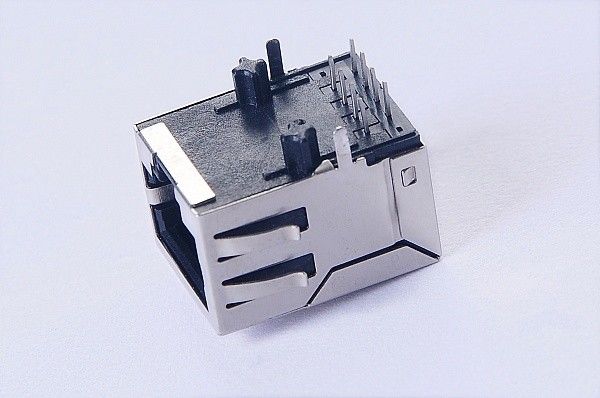

0813-1X1T-43-F یک ماژول اتصال یکپارچه (ICM) RJ45 با عملکرد بالا و یک پورت است که برای برنامه های 1000BASE-T (Gigabit Ethernet) طراحی شده است.این MagJack ® ترکیبی از مزایای تراکم بالا از یک کانکتور استاندارد RJ45 صنعت با آهنربا دقیق مهندسی، ارائه یکپارچگی سیگنال برتر، سرکوب EMI، و انزوا گالوانیک در یک واحد، PCB-مساحت صرفه جویی در قطعات.
| پارامتر | مشخصات |
|---|---|
| نام محصول | 0813-1X1T-43-F RJ45 با مغناطیس |
| نوع | MagJack / ICM |
| تعداد بنادر | 1x1 |
| سرعت | 1000BASE-T |
| مشخصات ارتفاع | استاندارد |
| LED | نه |
| پیکربندی پورت | صفحه پایین |
| رتبه بندی PoE | غیر PoE |
| نوع نصب | از طریق کوه هول |
| دمای کار | 0°C تا +70°C |
| تابلوهای EMI | آره |
| انطباق RoHS | آره |
0813-1X1T-43-F یک MagJack 1x1 RJ45 (Integrated Connector Module، ICM) است که برای برنامه های Ethernet 1000BASE-T طراحی شده است.کمک به ساده سازی طراحی PCB، پیچیدگی طرح را کاهش می دهد و از عملکرد قابل اعتماد گیگابیت اترنت پشتیبانی می کند.
با مشخصات ارتفاع استاندارد ساخته شده، جهت بندر پایین، و نصب سوراخ،این کانکتور یک انتخاب عملی برای تجهیزات شبکه ای است که نیاز به حفظ مکانیکی پایدار و یکپارچگی سیگنال قابل اعتماد دارد.همچنین شامل برگه های EMI است و مطابق با RoHS است، که آن را برای طراحی شبکه های صنعتی و تجاری مدرن مناسب می کند.
1. نسبت چرخش
TP1: 1CT: 1CT ±2٪
TP2: 1CT: 1CT ±2٪
TP3: 1CT: 1CT ±2٪
TP4: 1CT: 1CT ±2٪
2. OCL@ 100kHz / 100mVRMS: 8mA DC bias: 350μH min.
3ضایعات ورودی
0.1MHz تا 1MHz: -1.1 dB حداکثر
1MHz تا 65MHz: حداکثر -0.5 دی سی بی
65MHz تا 100MHz: حداکثر -0.8 دی سی بی
از 100MHz تا 125MHz: -1.2 dB حداکثر
4ضایعات بازده (حداقل)
0.5MHz تا 40MHz: -18 دبیل
40MHz تا 100MHz: -12 + 20log ((f/80MHz) dB
5حالت مشترک به حالت مشترک رد:از 100kHz تا 100MHz: -30 dB دقیقه
6رد حالت مشترک به حالت دیفرانسیل:از 100kHz تا 100MHz: -35 دی سی بی دقیقه
7ولتاژ هپوت/عزل:1500 Vrms یا 2250 VDC
0813-1X1T-43-F MagJack یک راه حل همه کاره برای طیف گسترده ای از دستگاه های فعال اترنت است، از جمله:
این کانکتور RJ45 با مغناطیس برای:
از آنجا که مغناطیس ها در کانکتور ادغام شده اند، طراحی می تواند فشرده تر و آسان تر برای مسیر باشد.
این قطعه برای 1000BASE-T طراحی شده است، که آن را برای پیوندهای Ethernet مس با سرعت بالا مناسب می کند.
پیکربندی تاب پایین و پشتیبانی از طراحی LED از طرح های پانل جلویی و هیئت مدیره ساده شده است.
برگه های EMI ساخته شده به بهبود کنترل سر و صدا کمک می کنند و از عملکرد سیستم قوی تر پشتیبانی می کنند.
با انطباق RoHS، این کانکتور با الزامات مدرن محیط زیست و تولید مطابقت دارد.
