جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: ISO9001,SGS,UL,CE,REACH
شماره مدل: POE RJ45 اتصال
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000 / 25K
قیمت: $0.09-$1.85
جزئیات بسته بندی: اختیاری
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3000000/ماه
کاربرد: |
PCB |
تایپ کنید: |
سری RJ45 |
جنسیت: |
زن |
سلام گلدان: |
1500V |
رنگ LED: |
G / Y؛ G / G / Y / Y؛ G & Y / G & Y؛ G / G & Y |
فاز: |
تنها |
کاربرد: |
PCB |
تایپ کنید: |
سری RJ45 |
جنسیت: |
زن |
سلام گلدان: |
1500V |
رنگ LED: |
G / Y؛ G / G / Y / Y؛ G & Y / G & Y؛ G / G & Y |
فاز: |
تنها |

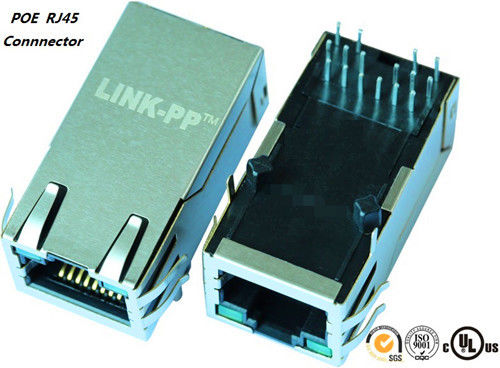

اتصال دهنده های مغناطیسی Power Over Ethernet (PoE) با Tab-Up و Tab-Down با / بدون زبانه های LED و EMI
پورت تک، پورت های Multi-port و Stackable (Thru-Hole)
تعداد اجزای مورد نیاز را در هیئت مدیره کاهش می دهد
فضای هیئت مدیره را آزاد و محافظت از سیگنال را ارائه می دهد
کاهش صدا در سیستم
بهبود قابلیت اطمینان و عملکرد سیستم بهینه
مزایای استفاده از مسیرهای سیگنال کوتاه و قابلیت اطمینان از سیستم هایی که اجزای کمتری دارند
تولید کنندگان را به اهداف کاهش هزینه کمک می کند
مشخصات فنی
مشخصات | 10/100 Base-T / Gigabit POE RJ45 Connector مدولار سری جک |
| 2) SMD، THT و THT با USB | |
| 3) 350μH min، OCL با تعصب 8mA | |
| 4) مطابق با IEEE 802.3 | |
5) محدوده دمای محدوده 0 ° C ~ 70 ° C (یا -40 ° C ~ + 85 ° C) در دسترس | |
| 6) PoE / PoE + (350mA ~ 720mA) | |
| عملیات / برنامه | × مودم DSL |
| PC جاسازی شده | |
| برنامه های LAN | |
| هاب، روتر، کلید | |
| AVR، DVR | |
| مشخصات برق | |
| محافظت شده | با / بدون |
| امکانات خاتمه دادن | |
| EMI انگشت | با / بدون |
| روش متوقف کردن | لحیم کاری |
| ویژگی های بدن | |
| رهبری | با / بدون |
| EMI انگشتان - بالا و طرف | با / بدون |
| جهت لخت | نوار UP / پایین |
| طول تیر PCB | 3.5 ± 0.5 میلی متر |
ارتفاع بالاتر از هیئت مدیره | 0.536 "(11.15 ~ 13.61mm) |
| ویژگی های تماس | |
| پیش بارگذاری شده | بله |
| تماس با نوع ترمینال | از طریق سوراخ |
| سبک اتصال | جک |
شماره هسته | 8 |
| استانداردهای صنعت | |
| EoHS / ELV Copliance | سازگار با RoHS، ELV سازگار است |
| فرآیند سرب سرب آزاد | لحیم موج قادر به 265 درجه سانتی گراد است |
| تاریخ رعایت رأی / elv | همیشه RoHS مطابق بود |
| شرایط استفاده | |
| اعمال می شود | تخته مدار چاپی |
| شرایط محیطی | دفتر / محل |
| دمای عملیاتی (° C) | 0 ° C ~ 70 ° C / -40 ° C ~ + 85 ° C |
| ویژگی های دیگر | |
| مدار مغناطیسی | 3D15 |
| شاخص وضعیت | رهبری |
| رنگ LED سمت چپ | سبز / زرد / نارنجی / قرمز / آبی |
| رنگ LED راست | سبز / زرد / نارنجی / قرمز / آبی |
| خازن جدا کردن | با / بدون |
| نوار زمین PCB عقب | با / بدون |
| مقدار سرب Singal | 8 |
برگه های اطلاعات | پست الکترونیکی درخواست به Summer@link-PP.com |
LINK-PP RJ45 طراحی شده برای BeagleBone Black of Texas Instrument
http://www.ti.com/tool/beaglebk#0
یک منبع هزینه کم، منبع باز، پلتفرم توسعه پشتیبانی شده توسط جامعه برای توسعه دهندگان پردازنده ARM® Cortex ™ -A8 و علاقه مندان.
LINK-PP ------------ تعیین کننده و پشتیبان سیستم جاسازی شده برای Ti
ما همچنین می توانیم این شماره را در زیر وارد کنیم | |
| XMP-P11-10F0-GY-CT1 | XMH-01R-4-DZ5-1-170 |
| XMP-P25-10F0-GY-CT1 | XMH-01-5-PL2-111-1P0 |
| XMP-01-4-P25-111-1P0 | XMG-01-4-P23-111-1P0 |
| XMP-P31FAT-10F0-NL | XMP-01-4-P25-111-1P0 |
| XMH-T02-041-423-012 | XPJG-1-01K-5-PN1-210 |
| XMP-9808-81011-140D-T3 | XPJG-1-01A-4-D51-310 |
| XMH-9771-8812-S3L2T2-EU | XPJG-1-01A-4-D51-110 |
| XMP-XARJ-1032NL | XPJG-1-01-8A-G31-1-PD31 |
| XMPH-TRJK0013AHNL-GE1 | XPJG-01J-1-P31-110 |
| XMPH-TRJK2001AHNL | XMH-PD2F-10H0-GY |
| XMPH-061Q-12F6-GY (RMP-061Q-12F6-GY) | XPJH-RMP-061L-10W6-NL |
| XMPH-01D-1-D25-110 | XMP-RMP-LC4P-16F6-NL |
| XMPH-01R-4-Q23-170 | XPH-RMP-061L-16W6-2Y |
| XMPH-XARJ-8017CNL | XPJH-RMP-061K-16W6-NL |
| XMPH-SC851-901NL | XMG-TRJ4190GENL |
| XMP-TRJK0010AGNL | XMH-TRJ6100AGNL-SG1 |
| XMH-TRJ16003AZNL | XPJH-01D-1-D25-110 (XMH-01-1-PP1-111-1P0) |
| XMH-TRJ1514AENL | XMP-01M-0-H61-11P |
| XMP-TRJ16249AZNL | XMP-01D-4-L61-11P |
| XMPH-TRJK4013AHNL | XMP-01J-1-P12-C01 |
| XMP-061K-16W6-2Y-M | XPJH-1-01-8C-E3M-4-PD11 |
| XMP-01J-1-P12-T01 | XPJH-01D-4-PG1-170-DAQ |
| XMP-9774-TF91121-006-CX1 | XPJH-01D-4-P23-170-DAQ-C |
| XMP-1104D6014 | XPJH-01D-4-P23-170-DAQ |
| XMP-TRJK1046AONL | XPJH-01D-0-PH1-070 |
| HRJ-YL1B11M2000BNL | XPJH-01F-4-P25-176 |
| XPJH-01L-4-R07-170 | XPJH-01F-5-PN1-170 |
| XPJH-01R-0-Q22-07C-OAS | XPJH-01R-0-PJ1-07K-BRD |
| XPJH-01R-0-R09-070 | XPJH-RN6-1640F51F |
| XPJH-061LAT-10W6-NL | XMH-YL5917222X6PLE |
| XPJH-01R-0-F02-070 | XPJH-1-26-8A-S4C-0-PD01 |
| XPJH-061KAT-16W6-NL | XPJH-28A-Z-P01-970 |
| XPJH-01R-4-D11-171 | XPJH-28D-0-H65-070 |
| XPJH-1-01-8A-C41-4-PE11 | XPJH-28D-0-H01-01 |
| XPJG-01J-4-P25-110 | XPJH-2-28-8C-T4D-0-PH01 |
| XPJG-01J-1-P28-110 | XMH-YL5917122X1LE |
| XPJG-01J-4-PH2-110 | XMH-YL5917212X1LE |
| XPJG-01K-5-PN1-210 | XPJH-21D-Z-P21-970-MHF |
| XPJG-01A-4-D51-310 | XPJH-1-21-8A-Q30-Z-PD21 |
| XPJG-01A-4-D51-110 | XPJH-TRJ17002A109NL |
| XPJG-1-01-8A-G31-1-PD31 | XPJH-1-21-8A-Q30-4-PD22 |
| XMG-TRJ26514AENL | XMH-9760-DH3B120-286 |
| XPJH-1208C1009 | XPJH-24A-Z-P01-970 |
| XPG-SK02-411008POENL | XMH-YL5917222X4PLE |
| XPJG-1-04-8A-G34-4-PD23 | XPJH-24D-Z-P21-970-MHF |
| XPJH-04L-8-R08-4V0 | XMH-9760-DH3D120-286 |
| XPJH-04L-8-R08-4V0-JU | XPJH-26A-Z-P01-970 |
| XPJH-04L-5-R10-1S0 | XMH-9760-DH3G130-286 |
| XPJH-04D-1-D34-190 | XPH-TRJ46253AENL |
| POE RJ45 اتصال موجود در LINK-PP | |
| نوع اتصال PCB | سوراخ سوراخ (THT) |
| تعداد بنادر | 1، 2، و 4 بنادر و Stackable 2x1، 2x2، 2x4، 2x6 و 2x8 |
| سپر و Unshield | موجود در سپر و Unshield |
| نوع اتصال | RJ45 |
| پو | برق بیش از اترنت مجتمع شده است |
| مغناطیس | یکپارچه مغناطیسی |
| سرعت مغناطیسی | Magnetics 10 / 100Mbps و 1 گیگابیت |
| بسته بندی | گزینه های سینی |
| محل زبانه Tab | گزینه Tab Up و Tab Down |
| رنگ LED | اختیاری |
| تعداد مواضع | 8 و 10 موقعیت یا دیگران |
| تعداد مخاطبین | 8 و 10 تماس یا سایرین |
| سازگار با RoHS | بله |
| دمای سیلندر | 230 تا 240 درجه سانتیگراد 5-10 ثانیه |
| لحیم کاری با درجه حرارت بالا | 260 درجه سانتیگراد 5 تا 10 ثانیه |
| گزینه درجه حرارت بالا | -40 تا +85 درجه فارنهایت |
| دمای عملیاتی | -0 تا 70 درجه سانتیگراد |
