جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,ROHS,Reach,ISO
شماره مدل: 0826-1X1T-GH-F
سند: LPJK6064AONL.pdf
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50 عدد
قیمت: $1.05
جزئیات بسته بندی: 50 پیکسل / سینی، 1200pcs / carton
زمان تحویل: در مدت 3 روز در سهام
شرایط پرداخت: NET30/60/90 روز، D/A، D/P، T/T
قابلیت ارائه: 250000-320000 / ماه
شماره قطعه: |
0826-1X1T-GH-F |
نوع محصول: |
ماژول اتصال یکپارچه (ICM) |
سرعت اترنت: |
1000BASE-T |
پیکربندی بندری: |
تک پورت، 1×1 |
توانایی پو: |
PoE+ 30 W |
تب RJ45: |
Tab Up |
نصب: |
از طریق Hole Mount |
پیکربندی LED: |
OG/Y |
دمای عملیاتی: |
-40 درجه سانتی گراد تا +85 درجه سانتی گراد |
زبانه های EMI: |
بله |
OCL: |
حداقل 350 µH |
هیپوت: |
2250 VDC |
شماره قطعه: |
0826-1X1T-GH-F |
نوع محصول: |
ماژول اتصال یکپارچه (ICM) |
سرعت اترنت: |
1000BASE-T |
پیکربندی بندری: |
تک پورت، 1×1 |
توانایی پو: |
PoE+ 30 W |
تب RJ45: |
Tab Up |
نصب: |
از طریق Hole Mount |
پیکربندی LED: |
OG/Y |
دمای عملیاتی: |
-40 درجه سانتی گراد تا +85 درجه سانتی گراد |
زبانه های EMI: |
بله |
OCL: |
حداقل 350 µH |
هیپوت: |
2250 VDC |

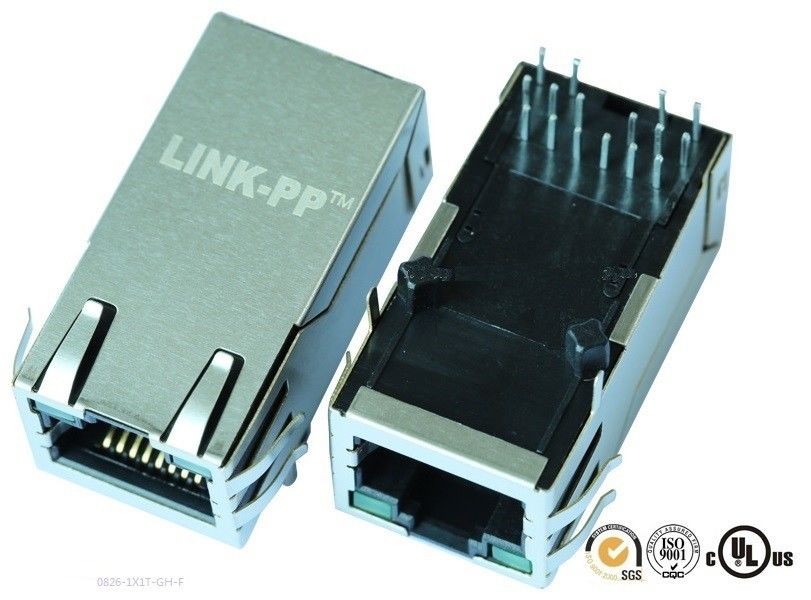

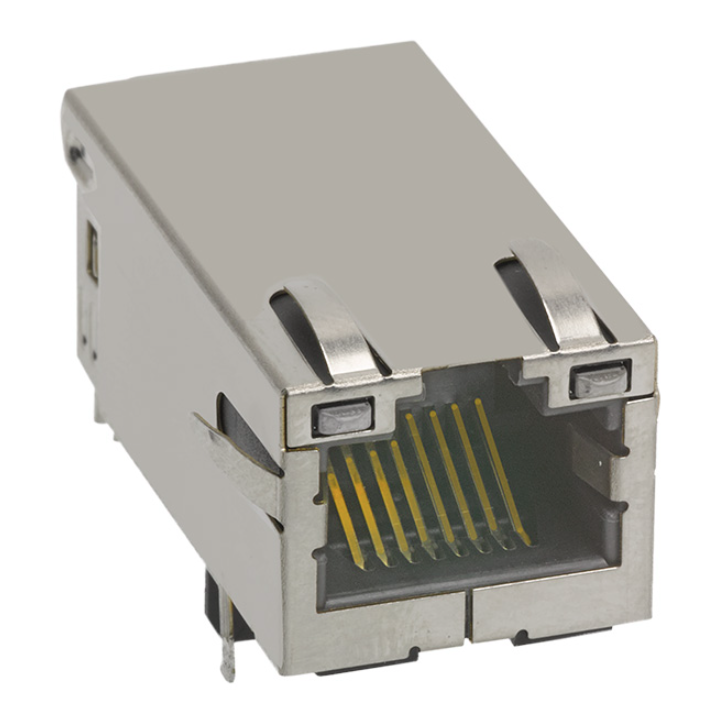

شماره 0826-1X1T-GH-Fیک ماژول اتصال یک پورت (۱x۱) گیگابیت اترنت یکپارچه (ICM) است که با مغناطیس های یکپارچه طراحی شده وقدرت بر روی اترنت پلاس (PoE+)توانایی هاکاملا باIEEE 802.3atاستانداردها، آن را ارائه می دهد تا به30 وات قدرت مداوم (720 mA @ 57 VDC)در حالی که حفظ یک قویجداسازی دی الکتریک 2250 VDC.
با استفاده از یک فضای کارآمدتاب اپ، سوراخفاکتور فرم با LEDهای حالت دو رنگی، آن را به طور قابل اعتماد در یک محدوده دمای گسترده از-40°C تا +85°C، که آن را انتخاب اصلی دروازه های صنعتی IoT، دوربین های امنیتی IP، نقاط دسترسی بی سیم با قدرت بالا (WAP) و سیستم عامل های محاسباتی جاسازی شده می کند
| پارامتر | ارزش | یادداشت های مهندسی / مرجع |
| تولید کننده | راه حل های مغناطیسی Bel (Bel Fuse Inc.) | حق ثبت اختراع هفتم123,117 |
| شماره بخش (MPN) | 0826-1X1T-GH-F | بازنگری نقاشی: Rev. D |
| پیکربندی پورت | 1x1 (یک پورت) ، Tab-Up | مشخصات ارتفاع استاندارد |
| نرخ داده های اترنت | 10/100/1000BASE-T (گیگابیت) | ترانسفورماتور متعادل 4 جفت |
| نوع نصب | نصب سوراخ (THT) | جوش موج: حداکثر 260 درجه سانتیگراد (≤ 10 ثانیه) |
| مواد مسکن | PA ترموپلاستیک، سیاه | درجه قابل اشتعال UL 94V-0 |
| پوشش تماس | 50μ اینچ طلا سخت بیش از 30μ اینچ نیکل | با قوانین و مقررات FCC مطابقت دارد |
| محافظ | آلیاژ مس، نیکل مدفوع | برچسب های EMI یکپارچه (انگشتان) |
| دمای کار | -40°C تا +85°C | دمای صنعتی |
| گواهینامه های آژانس | UL شناخته شده (File #E196366 & E169987) | تطابق با RoHS |
| متریک | مشخصات | انطباق / شرایط آزمایش |
| طبقه بندی PoE | PoE+ (IEEE 802.3at مطابق) | تا 30 وات قدرت |
| نرخ جریان مداوم | 720 mA حداکثر @ 57 VDC پیوسته | جریان متناوب خط DC |
| اوج جریان ورودی | 1.2 A Max. @ 57 VDC | مدت زمان: 200 ms |
| عایق دی الکتریک (Hipot) | 2250 VDC | تست تولید 100٪ (IEEE 802.3) |
| نسبت چرخش (TP1 به TP4) | 1CT: 1CT ±2٪ | در تمام 4 کانال مطابقت دارد |
| محرک مدار باز (OCL) | 350 μH دقیقه | 100 کیلو هرتز، 100 mVrms، 11 mA DC Bias |
| از دست دادن ورودی |
0.1 مگاهرتز 1.0 مگاهرتز: -1.1 دبیل حداکثر 1.0 مگاهرتز 65 مگاهرتز: -0.8 دبیل حداکثر ۶۵ مگاهرتز ۰۱۰ مگاهرتز: -۱.۰ دبیل حداکثر 100 مگاهرتز 125 مگاهرتز: -1.2 دبیل حداکثر |
از مشخصات صداقت سیگنال گیگابیت فراتر می رود |
| بازده از دست دادن (دقيقه) |
0.5 مگاهرتز 40 مگاهرتز: -18 دبیل ۴۰ مگاهرتز ۰۱۰ مگاهرتز: -[۱۲ - ۲۰·لوگ ((f/۸۰ مگاهرتز) ] دی بی ال |
خطوط دیفرانسیل برابر 100 Ω |
| CM به CM رد | -30 دبیل دقیقه (100 کلو هرتز 100 مگاهرتز) | فیلتر کردن حالت مشترک |
| CM به DM رد | -35 دبیل دقیقه (100 کیلو هرتز 100 مگاهرتز) | عبور از صدا و سرکوب تشعشعات |
| شاخص | رنگ | نوع ولتاژ جلو | طول موج غالب | تخصیص پین و قطبی |
| LED 1 (چپ) | زرد | 2.1 V | ۵۹۰ nm | پین 17 (+) / پین 18 (-) |
| LED 2 (در راست) | نارنجی | 2.0 ولت | 610 nm | پین 19 (+) / پین 20 (-) |
| LED 2 (در راست) | سبز | 2.2 ولت | ۵۷۰ nm | پین 19 (-) / پین 20 (+) (دو رنگ) |
در0826-1X1T-GH-F استفاده از نصب PCB سوراخباتاب بالاپیکربندی RJ45 و پروفایل ارتفاع استاندارد. نقشه مکانیکی ارائه خاکستری کامل کانکتور، موقعیت پایانی، هندسه نصب، توصیه باز کردن پانل،و ابعاد سرب.
جزئیات مهم مکانیکی نشان داده شده در نقشه عبارتند از:
| ویژگی مکانیکی | اطلاعات ترسیم |
|---|---|
| نصب | از طریق سوراخ |
| جهت گیری بندر | تاب بالا |
| پروفایل | استاندارد |
| مرجع عرض کانکتور | 0.500 اینچ [12.70 میلی متر] |
| مرجع طول کلی کانکتور | 1.290 in [32.77 mm] |
| مرجع ارتفاع جلو | 0.642 اینچ [16.31 میلی متر] |
| مرجع ارتفاع مربوط به PCB | 0.536 اینچ [13.61 میلی متر] |
| عرض پیشنهاد شده باز شدن پنل | 0.672 اینچ [17.07 میلی متر] |
| ارتفاع پیشنهاد شده برای باز کردن پنل | 0.551 در [14.00 میلی متر] |
| عمق باز کردن پنل پیشنهاد شده / مرجع | 0.080 اینچ [2.03 میلی متر] |
این ابعاد باید به عنوان مرجع نقشه مورد استفاده قرار گیرند و قبل از تولید ابزار یا انتشار PCB با آخرین نقشه کنترل شده بررسی شوند.
0826-1X1T-GH-F برايکاربردهای یک پورت گیگابیت اترنت که نیاز به مغناطیس یکپارچه و قابلیت PoE+ دارند.
زمینه های کاربرد معمول عبارتند از:
برای دستگاه های شبکه ای اترنت که در آن رابط RJ45 و مغناطیس باید به یک قطعه نصب شده بر روی PCB واحد ادغام شوند.
محدوده عملیاتی -40 °C تا +85 °C از برنامه های کاربردی در معرض شرایط وسیع تر دمای محیط پشتیبانی می کند.
پیکربندی یک پورت 1 × 1 برای صفحه های جاسازی شده و سیستم های شبکه ای که نیاز به یک رابط Ethernet یکپارچه دارند مناسب است.
مفید است که در آن اتصال 1000BASE-T، قابلیت PoE، حالت LED ها و مونتاژ سوراخ بخشی از الزامات سخت افزاری است.
مناسب برای دستگاه های متصل که نیاز به یک رابط استاندارد گیگابیت اترنت با مغناطیس یکپارچه دارند.
در هنگام ارزیابی منابع ثانویه یا کاهش تنگه های زنجیره تامین، جایگزین های کاربردی و سازگار با پین زیر را مقایسه کنید:
| تولید کننده | شماره قطعات جایگزین | سرعت | استاندارد PoE | یادداشت سازگاری Drop-in |
| بل فیوز | 0826-1X1T-GH-F | 1GbE | PoE+ (30W) | MPN اولیه |
| الکترونیک پالس | JXK0-0115NL /JK0-0177NL |
1GbE | PoE+ (30W) | تطابق عملکردی؛ ولتاژ جلو LED و ارتفاع مرکز نل پا را بررسی کنید. |
| ورث الکترونیک | 7499111440 | 1GbE | PoE+ (30W) | 100٪ Pin-to-Pin سازگار؛ کنترل پانل ورق انگشت EMI موقعیت. |
| هالو الکترونیک | HFJ11-1G48ERL | 1GbE | PoE+ (30W) | با دمای طولانی سازگار است، هندسه ی ردیابی را بررسی کنید. |
A: بله. 0826-1X1T-GH-F کاملا با شبکه های داده ای استاندارد 10/100/1000BASE-T Ethernet سازگار است. اگر PoE مورد نیاز نیست، به سادگی پین های مرکزی را رها کنید (VC1 VC4: پین 13, 14, 15,و 16) بدون اتصال ( شناور) با پد های PCB جدا شده.
A: 0826-1X1T-GH-F برای PoE + (IEEE 802.3at) طراحی شده است.دارای پیچیدگی های مغناطیسی با مقاومت DC پایین تر (DCR) و گج های سیم پیشرفته ای که قادر به حمل 720 mA جریان DC متعادل مداوم (تا 30W) بدون اشباع مغناطیسی هستند، در مقایسه با محدودیت استاندارد PoE 350 mA (15.4W).
A: محفظه کانکتور از ترموپلاستیک درجه حرارت بالا (UL 94V-0) قالب گرفته شده است. مشخصات توصیه شده جوش موج اوج حداکثر 260 °C برای مدت زمان بیش از 10 ثانیه است.
A: LED 1 (چپ) یک دیود زرد تک رنگی است که از طریق پین های 17 (+) و 18 (-) هدایت می شود. LED 2 (راست) یک مجموعه دوقطبی دو رنگی (نارنجی / سبز) است:استفاده از ولتاژ مثبت به پین 19 نورپردازی نارنجی، در حالی که ولتاژ مثبت به پین 20 اعمال می شود سبز روشن می شود. مصرف جریان معمولی 20 mA است.
