جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: LP5007NL
سند: LP5007NL.pdf
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400 قطعه
قیمت: $0.06-$0.6
جزئیات بسته بندی: نوار و حلقه،
زمان تحویل: امروز کشتی سهام
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3000000 در ماه
شماره قطعه: |
LP5007NL |
شماره پین: |
24 پین |
OCL: |
350 ساعت دقیقه |
ولتاژ انزوا: |
1500 VRMS |
نرخ داده: |
100Base-T |
تعداد کانال ها/پورت ها: |
مجرد |
PoE: |
نه |
نوع نصب: |
smt |
نسبت چرخش: |
1:1 |
محدوده دمای عملیاتی: |
0 درجه سانتیگراد تا +70 درجه سانتیگراد |
شماره قطعه: |
LP5007NL |
شماره پین: |
24 پین |
OCL: |
350 ساعت دقیقه |
ولتاژ انزوا: |
1500 VRMS |
نرخ داده: |
100Base-T |
تعداد کانال ها/پورت ها: |
مجرد |
PoE: |
نه |
نوع نصب: |
smt |
نسبت چرخش: |
1:1 |
محدوده دمای عملیاتی: |
0 درجه سانتیگراد تا +70 درجه سانتیگراد |

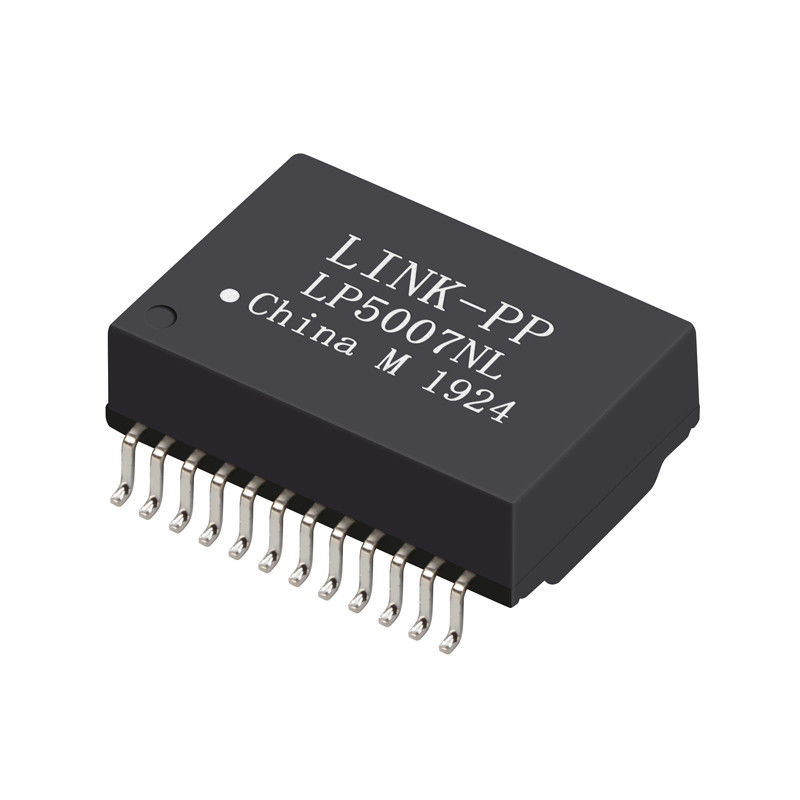

ماژول ترانسفورماتور LAN LP5007NL 1000Base-T SMT، طراحی 24 پین تک پورت با حثیت 350μH، انزوا 1500V، طیف گسترده ای از 40 °C تا + 85 °C. سازگار با پالس H5007NL، WE 749020011A،بلفوز S558-5999-P3-F، ایده آل برای ماژول های صنعتی اترنت و RJ45 است.
| عنوان |
ماژول های مغناطیسی 1000base-t که برای پشتیبانی از گیرنده های گیگابیت طراحی شده اند |
||
|
نوع |
P/N |
تولید کننده |
توضیحات |
|
ترانسفورماتور گیگابیت |
LP5007NL |
LINK-PP |
1000BASE-T واحد پورت 1:1 |
|
|
|||
|
سری |
رابط |
کاربرد اترنت |
رادیو رو روشن کن |
|
مغناطیسماژول ها |
جداسازی و داده ها |
10/100/1000 پایه-T |
1:1 |
|
|
|||
|
طول |
عرض |
ارتفاع |
معیارهایی که رعایت می شود |
|
17.55 میلی متر |
12.20ميلي متر |
6.00mm |
IEEE 8023UL 94 V-0 |
درماژول ترانسفورماتور LAN LP5007NL 1000M BASE-Tبرایماژول های اتصال 10/100/1000Base-T RJ45 و رابط های PHY Ethernet. بایکپارچگی سیگنال عالی، استحکام پایدار، ولتاژ عایق بندی بالا و طیف گسترده ای از دمای صنعتی، LP5007NL ایده آل برایروترها، سوئیچ ها، اترنت صنعتی، اتوماسیون، دوربین های IP و تجهیزات شبکه IoT.
این مدل ارائه می دهدسازگاری کامل الکتریکی و مکانیکیبا قطعات پیشرو در صنعت مانند:پالس H5007NL / H5007NLT، WE 749020011A، Belfuse S558-5999-P3-F، و هالو TG1G-S002NZ، که باعث میشهراه حل جایگزین قطره ای برای تولید SMT حجم بالا.
بااستقرار 350 μH، از دست دادن ورودی پایین و از دست دادن بازگشت بهینه شده، LP5007NL تضمین می کندنمودارهای چشم تمیز، جیتر کم و انتقال داده های قابل اعتماد 1000Base-T.
بهینه شدهعملکرد DCMR و crosstalkموثر سرکوبسر و صدای حالت عادی و EMI، حمایتارتباطات قوی در محیط های صنعتی پر سر و صدا.
برایدمای کار از 0 °C تا +70 °C، LP5007NL ارائه می دهدثبات بلند مدتدر محیط های خشن ماننداتوماسیون کارخانه، دوربین های IP در فضای باز و دروازه های صنعتی.
LP5007NL ارائه می دهدسازگاری پین به پین و الکتریکیبا مدل های عمده صنعت، از جمله:
این تضمین می کندصلاحیت منبع ثانویه و تنوع زنجیره تامین بدون ریسک.
| پارامتر | نماد | شرایط آزمایش | دقیقه | نوع | مکس | واحد |
|---|---|---|---|---|---|---|
| نسبت چرخش | n | 1CT: 1CT | ️ | 1:1 | ±5٪ | ️ |
| محرک OCL | L | 100 کیلوهرتز، 100 میلی ولت، 8 میلی آمپر DC | 350 | ️ | ️ | μH |
| از دست دادن ورودی | IL | ۱-۱۰۰ مگاهرتز | ️ | ️ | 1 پوند0 | دی بی |
| بازده از دست دادن | RL | ۱٫۳۰ مگاهرتز | ¥18 | ️ | ️ | دی بی |
| بازده از دست دادن | RL | ۴۰ مگاهرتز | ¥16 | ️ | ️ | دی بی |
| بازده از دست دادن | RL | 50 مگاهرتز | ¥12 | ️ | ️ | دی بی |
| بازده از دست دادن | RL | ۶۰-۸۰ مگاهرتز | ¥10 | ️ | ️ | دی بی |
| صداي متقابل | سی تی | ۱-۱۰۰ مگاهرتز | ¥30 | ️ | ️ | دی بی |
| تفاوت با رد حالت معمولی | DCMR | ۱-۱۰۰ مگاهرتز | ¥30 | ️ | ️ | دی بی |
| هی-پات | ️ | ۶۰ ثانیه | 1500 | ️ | ️ | Vrms |
درماژول ترانسفورماتور LAN LP5007NL 1000M BASE-Tارائه می دهدراه حل قابل اطمینان بالا، بهینه سازی SMT، سازگار با قطرهبرایطرح های کانکتور Gigabit Ethernet RJ45 و PHY. باعملکرد الکتریکی عالی، محدوده دمای درجه صنعتی و سازگاری متقابل گسترده ای، LP5007NL تضمین می کندعملکرد پایدار شبکه و تامین منابع زنجیره تامین امن.
| پارامتر | توضیحات |
|---|---|
| تولید کننده | LINK-PP |
| شماره بخش | LP5007NL |
| نوع محصول | ماژول ترانسفورماتور LAN |
| بندر | 1 |
| سرعت | 10/100/1000Base-T |
| نصب | SMT |
| بسته بندی | نوار و فیلم |
| وضعیت | فعال |
به عنوان یک تولید کننده حرفه ای قطعات مغناطیسی، LINK-PP طیف جدیدی از ماژول های مغناطیسی را برای LAN معرفی می کند. آنها برای استفاده با برنامه های کاربردی LAN ((شبکه محلی) بهینه شده اند.سایر کاربردهای مناسب شامل هابپروتکل اترنت پایه مشترک برای ارتباطات داده است. این ماژول های مغناطیسی 1000base-t از استاندارد IEEE 802.3 پیروی می کنند. سرعت های انتقال مختلف را می توان متمایز کرد:10 Base-T با سرعت 10 Mbit/s، 100 Base-T با سرعت انتقال 100 Mbit / s و 1000 Base-T با سرعت انتقال 1 Gbit / s. LP5007NL نسبت های مختلف چرخش و 350uH min OCL را ارائه می دهد.از طیف گسترده ای از دمای کار از 0 °C تا +70 °C پشتیبانی می کند.
