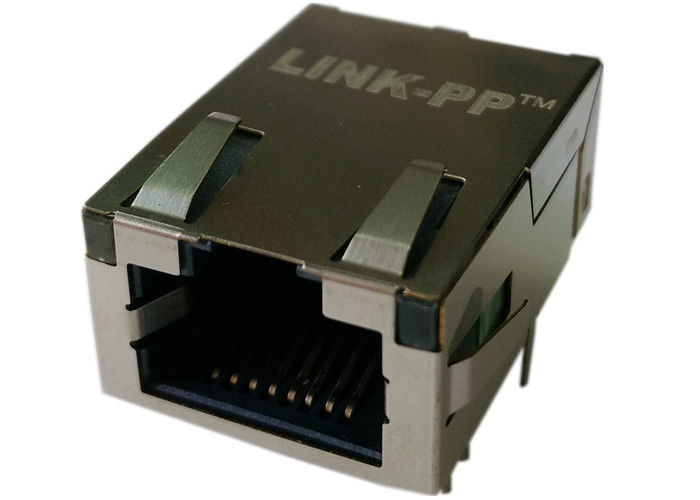

J0G-0001NL 1000BASE-T Low Profile RJ45 Connector 1x1 Tab-Up

کانکتور J0G-0001NL PulseJack Low Profile 1x1 Tab-Up رابط RJ45 و مدار مغناطیسی را در یک راه حل یکپارچه ترکیب می کند. این امر به ساده سازی طرح PCB، کاهش تعداد قطعات و پشتیبانی از عملکرد پایدار سیگنال در محیط های اترنت 1000BASE-T کمک می کند.

پیکربندی افقی تب-آپ، تب های EMI جانبی و ابعاد کم ارتفاع آن را به ویژه برای طرح هایی که نیاز به استفاده بهینه از فضا بدون قربانی کردن عملکرد الکتریکی دارند، مناسب می کند. اگر به دنبال کانکتور RJ45 J0G-0001NL PulseJack Low Profile 1x1 Tab-Up هستید، این قطعه برای اتصال قابل اعتماد گیگابیت اترنت در سخت افزارهای شبکه پرتقاضا ساخته شده است.

مشخصات کانکتور RJ45 کم ارتفاع J0G-0001NL

ویژگی های کلیدی PulseJack J0G-0001NL

کانکتور J0G-0001NL PulseJack Low Profile 1x1 Tab-Up ترکیبی قوی از دوام مکانیکی و عملکرد الکتریکی را ارائه می دهد:

• پشتیبانی از گیگابیت اترنت 1000BASE-T
• مدار مغناطیسی یکپارچه RJ45 تک پورت 1x1
• طراحی محافظت شده برای سرکوب بهتر EMI
• ساختار کم ارتفاع و با ابعاد کوچک
• نصب زاویه راست، از طریق سوراخ
• نشانگرهای LED داخلی
• مطابق با استاندارد IEEE 802.3
• حداقل OCL 350 میکرو هانری با جریان بایاس 8 میلی آمپر
• مطابق با RoHS
• رتبه دمای لحیم کاری موج پیک: 260 درجه سانتیگراد

دیتاشیت J0G-0001NL

دیتاشیت J0G-0001NL - شماتیک

دیتاشیت J0G-0001NL - طرح پیشنهادی

مشخصات الکتریکی در دمای 25 درجه سانتیگراد - دمای عملیاتی 0 درجه سانتیگراد تا +70 درجه سانتیگراد

کانکتور J0G-0001NL PulseJack Low Profile 1x1 Tab-Up برای عملکرد پایدار در محدوده فرکانسی گیگابیت اترنت مهندسی شده است.

1. شرایط عملیاتی

• دمای عملیاتی: 0 درجه سانتیگراد تا +70 درجه سانتیگراد
• ولتاژ ایزولاسیون: 2250 VDC
• نسبت دور: 1CT:1CT
• ولتاژ تست هیپوت: 1500 ولت RMS در 60 هرتز به مدت 1 دقیقه

2. داده های عملکرد

افت درج (TX/RX): 1-100 مگاهرتز: -1.2 دسی بل

افت بازگشتی:

• 1-10 مگاهرتز: -18 دسی بل
• 30 مگاهرتز: -18 دسی بل
• 60-80 مگاهرتز: -12 دسی بل
• 80-100 مگاهرتز: -10 دسی بل

تداخل متقابل:

• 1-10 مگاهرتز: -40 دسی بل
• 32-65 مگاهرتز: -35 دسی بل
• 65-1000 مگاهرتز: -30 دسی بل

رد حالت مشترک: 1-125 مگاهرتز: -30 دسی بل

این مقادیر، MagJack RJ45 J0G-0001NL را برای طرح های شبکه ای که به یکپارچگی سیگنال قابل اعتماد و سرکوب نویز قوی نیاز دارند، مناسب می کند.

مشخصات مواد J0G-0001NL 1000BASE-T Low Profile RJ45

کانکتور J0G-0001NL PulseJack Low Profile 1x1 Tab-Up از مواد با کیفیت برای پشتیبانی از قابلیت اطمینان طولانی مدت استفاده می کند:

1. محافظ

• جنس: برنج
• پوشش: 20-40 میکرو اینچ نیکل روی برنج

2. اتصالات

• جنس: برنز فسفر
• ناحیه آبکاری: 15 میکرو اینچ طلا روی 30-80 میکرو اینچ نیکل
• ناحیه لحیم کاری: پوشش مات قلع روی نیکل

3. بدنه

• جنس: ترموپلاستیک
• رتبه اشتعال: UL 94 V-0

4. رتبه MSL: 1

چرا J0G-0001NL Low Profile 1x1 PulseJack را انتخاب کنیم؟

اگر به یک کانکتور RJ45 فشرده و مستحکم با مدار مغناطیسی یکپارچه نیاز دارید، J0G-0001NL یک انتخاب عملی برای طرح های مدرن اترنت است. مزایای آن عبارتند از:

• ساختار کم ارتفاع صرفه جویی در فضا
• انتقال قابل اعتماد گیگابیت اترنت
• مدار مغناطیسی داخلی برای ساده سازی طراحی PCB
• عملکرد بهتر EMI از ساختار محافظت شده
• مناسب برای طیف گسترده ای از برنامه های شبکه و محاسباتی

این امر باعث می شود J0G-0001NL PulseJack Low Profile 1x1 Tab-Up برای مهندسانی که به دنبال بهبود کارایی طرح بندی و در عین حال حفظ عملکرد الکتریکی هستند، ایده آل باشد.
