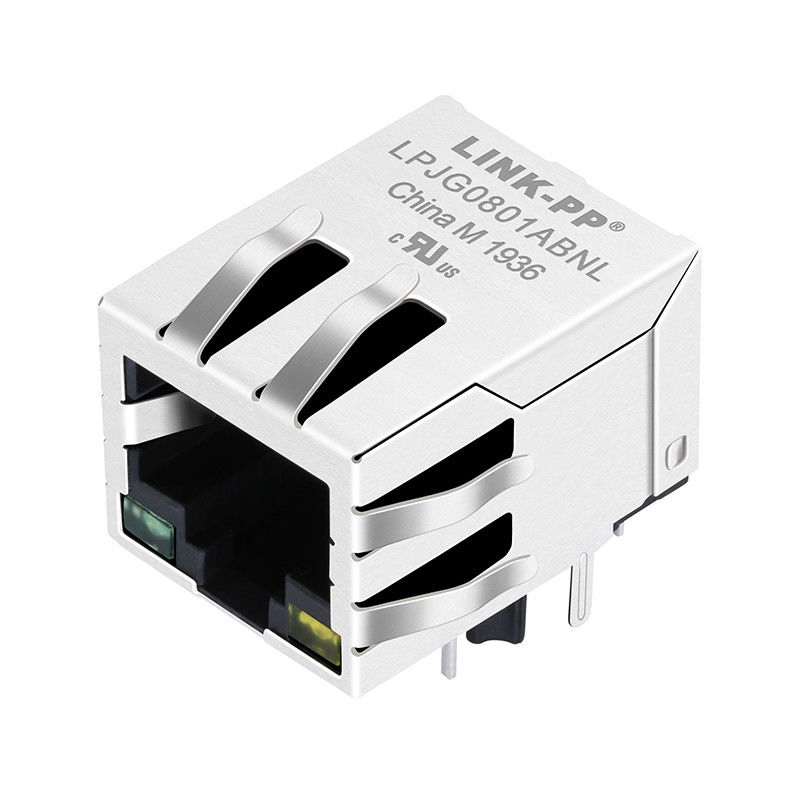

راKLA1T109-43LFیک استتک پورت 1000BASE-T RJ45 MagJack (کانکتور مغناطیسی یکپارچه، IMC)برای تجهیزات شبکه اترنت گیگابیت طراحی شده است. اینکانکتور RJ45 با زاویه راست 1×1ترانسفورماتورهای ایزولاسیون اترنت، فیلتر حالت مشترک، مقاومت های تطبیق امپدانس و خازن ولتاژ بالا را در یک بسته فشرده ادغام می کند که به طور قابل توجهی فضای PCB را کاهش می دهد و در عین حال عملکرد EMI را بهبود می بخشد.
مطابق باIEEE 802.3abوFCCالزامات، KLA1T109-43LF پشتیبانی می کندانتقال 1000BASE-T از طریق کابل UTP رده 5و ویژگی هاLED های دوگانه یکپارچهبرای پیوند و نشان فعالیت باایزولاسیون 1500Vrms،حداقل OCL 350μH، و750 چرخه جفت گیریاین یک راه حل ایده آل برای شبکه های سازمانی، اترنت صنعتی، دستگاه های ارتباطی IP و سیستم های شبکه تعبیه شده است.
| پارامتر | مشخصات |
|---|---|
| شماره قطعه | KLA1T109-43LF |
| نوع محصول | کانکتور یکپارچه Magnetics RJ45 (MagJack) |
| پیکربندی | 1 × 1 تک پورت |
| استاندارد اترنت | IEEE 802.3ab |
| نرخ داده | اترنت گیگابیتی 1000BASE-T |
| نوع نصب | زاویه راست از طریق سوراخ |
| محافظ | سپر شده |
| مغناطیسی | یکپارچه شده است |
| دمای عملیاتی | 0 درجه سانتی گراد تا +70 درجه سانتی گراد |
| دمای ذخیره سازی | -25 درجه سانتی گراد تا +85 درجه سانتی گراد |
| انطباق | RoHS، IEEE 802.3ab، FCC |
| پارامتر | مشخصات |
|---|---|
| نسبت چرخش (5±%) | TX: 1CT:1CT / RX: 1CT:1CT |
| اندوکتانس مدار باز (OCL) | 350 میکرو ساعت حداقل (@ 100 کیلوهرتز، 0.1 ولت، بایاس DC 8 میلی آمپر) |
| ولتاژ جداسازی (HI-POT) | 1500 Vrms (@ 60 هرتز، ورودی به خروجی) |
| از دست دادن درج (حداکثر) | ≤ 1.0 دسی بل (1 تا 100 مگاهرتز) |
| گفتگوی متقابل (حداقل) |
≥ 40 دسی بل (0.3-30 مگاهرتز) ≥ 35 دسی بل (30 تا 60 مگاهرتز) ≥ 30 دسی بل (60 تا 100 مگاهرتز) |
| ضرر برگشتی (حداقل @ 100 Ω بار) |
≥ 16 دسی بل (1 تا 30 مگاهرتز) ≥ 13.5 دسی بل (30 تا 40 مگاهرتز) ≥ 11.5 دسی بل (40 تا 50 مگاهرتز) ≥ 10 دسی بل (50 تا 80 مگاهرتز) |
| رد حالت معمول (CMR) |
≥ 30 دسی بل (1 تا 30 مگاهرتز) ≥ 25 دسی بل (30 تا 60 مگاهرتز) ≥ 20 دسی بل (60 تا 125 مگاهرتز) |
| ویژگی | مواد / مشخصات |
|---|---|
| مصالح مسکن | ترموپلاستیک، UL 94V-0، مشکی |
| سپر فلزی | برنج با آبکاری نیکل 20 میکرون |
| تماس / سیم فنری | فسفر برنز با آبکاری طلای انتخابی |
| پین لحیم کاری | SUS430، آبکاری لحیم کاری، 0.50 × 0.35 میلی متر |
| دوام جفت گیری | حداقل 750 چرخه جفت گیری |
| دمای عملیاتی | 0 درجه سانتی گراد تا +70 درجه سانتی گراد |
| دمای ذخیره سازی | -25 درجه سانتی گراد تا +85 درجه سانتی گراد |
| دسته بندی | پارامتر | بعد |
|---|---|---|
| ابعاد کلی | عرض | 16.00 میلی متر [0.630 اینچ] |
| ارتفاع (مسکن)* | 13.60 میلی متر [0.536 اینچ] | |
| عمق (طول) | 21.30 میلی متر [0.839 اینچ] | |
| پین و مکان یابی پست ها | طول پین سیگنال عقب | 3.20 میلی متر [0.126 اینچ] |
| ارتفاع پست مکان یابی پلاستیک | 3.20 میلی متر [0.126 اینچ] | |
| اندازه پین LED جلو (ضخامت × عرض) | 0.50 × 0.60 میلی متر [0.020 × 0.024 اینچ] (4 پین) | |
| ضخامت پین سیگنال عقب | 0.35 میلی متر [0.014 اینچ] (8 پین) | |
| نمای جلو (طرح ال ای دی) | پیکربندی LED | چپ: LED سبز / راست: LED زرد |
| پیچ پین LED چپ (سبز). | 3.10 میلی متر [0.122 اینچ] | |
| پیچ پین LED سمت راست (زرد). | 3.00 میلی متر [0.118 اینچ] | |
| پین LED سمت چپ به لبه رابط | 3.10 میلی متر [0.122 اینچ] | |
| پین های LED بیرونی دهانه مرکزی | 11.43 میلی متر [0.450 اینچ] | |
| فاصله نمای جانبی | پین LED جلو به تب سپر جلو | 6.35 میلی متر [0.250 اینچ] |
| پین LED جلو به مرکز پست پلاستیکی | 8.89 میلی متر [0.350 اینچ] | |
| مرکز پست پلاستیکی به ردیف پین سیگنال 1 | 3.15 میلی متر [0.124 اینچ] | |
| ردیف پین 1 سیگنال به ردیف پین 2 سیگنال | 1.20 میلی متر [0.047 اینچ] | |
| نمای پایین / ردپای PCB | دهانه زبانه های سپر جلو | 11.43 میلی متر [0.450 اینچ] |
| دهانه پست های مکان یابی پلاستیکی پایین | 11.43 میلی متر [0.450 اینچ] | |
| پیچ پین سیگنال عقب (پین های مجاور) | 1.27 میلی متر [0.050 اینچ] | |
| مرکز تب سپر جلو به عقب | 10.70 میلی متر [0.422 اینچ] | |
| مرکز پست پلاستیکی به مرکز تب سپر عقب | 5.08 میلی متر [0.200 اینچ] | |
| مرکز تب سپر جلو به مرکز پست پلاستیکی | 3.38 میلی متر [0.133 اینچ] |
KLA1T109-43LF با ردپای PCB استاندارد طراحی شده است که از مونتاژ خودکار از طریق سوراخ پشتیبانی می کند.
مزایای اصلی طراحی عبارتند از:
ردپای استاندارد شده به کاهش تلاش برای طراحی مجدد در هنگام جایگزینی کانکتورهای سازگار Gigabit RJ45 MagJack کمک می کند.
KLA1T109-43LF یک استکانکتور تک پورت Gigabit RJ45 با مغناطیسی یکپارچه، برای برنامه های اترنت IEEE 802.3ab 1000BASE-T طراحی شده است.
بله. این ترانسفورماتورهای ایزوله اترنت، مقاومت های تطبیق امپدانس و یک خازن ولتاژ بالا را در محفظه کانکتور RJ45 ادغام می کند.
کانکتور پشتیبانی می کنداترنت گیگابیتی 1000BASE-Tانتقال از طریق کابل UTP رده 5.
مغناطیسی یکپارچه فراهم می کندایزولاسیون 1500Vrmsبین اترنت PHY و کابل شبکه.
بله. کانکتور شامل یک LED سبز و یک LED زرد است که معمولاً برای نشان دادن پیوند، سرعت یا فعالیت استفاده می شود.
بله. KLA1T109-43LF با الزامات محیطی RoHS مطابقت دارد.
بله. LINK-PP راه حل های سازگار LPJG0801ABNL Gigabit RJ45 MagJack را با عملکرد الکتریکی معادل، سازگاری PCB و پشتیبانی طولانی مدت تولید ارائه می دهد.
