جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: ISO9001,SGS,UL,CE,REACH
شماره مدل: MIC24121-5308W-LF3
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 200 PCS
قیمت: $1.0
جزئیات بسته بندی: 60 عدد در 1 سینی، 22 سینی در 1 کارتن که 37 * 30 * 30 سانتی متر است، 10 عدد سکه (1320 عدد) از هر کارت
زمان تحویل: در مدت 3 روز در سهام
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3000000/ماه
شماره قطعه: |
MIC24121-5308W-LF3 |
تولید انبوه: |
LPJ19911ADNL |
Munafactuer اصلی: |
LINK-PP |
برنامه: |
اترنت 10/100Base-T |
فسخ: |
لحیم کاری |
سبک نصب: |
SMT / نصب سطحی |
پیکربندی بندری: |
1×1 پورت RJ45 |
انزوا: |
2250 VDC |
شماره قطعه: |
MIC24121-5308W-LF3 |
تولید انبوه: |
LPJ19911ADNL |
Munafactuer اصلی: |
LINK-PP |
برنامه: |
اترنت 10/100Base-T |
فسخ: |
لحیم کاری |
سبک نصب: |
SMT / نصب سطحی |
پیکربندی بندری: |
1×1 پورت RJ45 |
انزوا: |
2250 VDC |

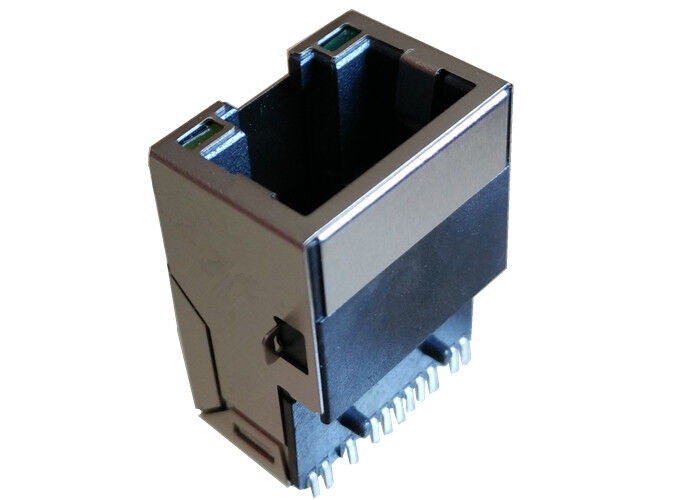

MIC24121-5308W-LF3 یک کانکتور RJ45 SMT 10/100BASE-T با مغناطیس داخلی، ایزولاسیون 2250 ولت، 350 میکرو هانری OCL، و دمای کاری -40 تا +85 درجه سانتیگراد است.
| پارامتر | مشخصات |
|---|---|
| کاربرد | طراحی شده برایاترنت 10/100BASE-T |
| اندوکتانس (OCL) | حداقل 350 میکرو هانری@ 100 کیلوهرتز، 100 میلی ولت، 8 میلی آمپر بایاس DC (J1–J2; J3–J6، Lp) |
| ولتاژ مقاومت دی الکتریک | 2250 ولت DC، 1 دقیقه (بین P1–J1، P1 به P4 متصل است) |
| نسبت چرخش / قطبیت (RX) | (P1–P3) : (J1–J2) = 1 : 1 ±2% |
| نسبت چرخش / قطبیت (TX) | (P4–P6) : (J3–J6) = 1 : 1 ±2% |
| افت درج | ≤ –1.0 دسی بل(1 مگاهرتز – 100 مگاهرتز) |
| افت برگشتی | ≥ –18 دسی بل(1 – 30 مگاهرتز) |
| ≥ –16 دسی بل(30 – 45 مگاهرتز) | |
| ≥ –14 دسی بل(45 – 60 مگاهرتز) | |
| ≥ –12 دسی بل(60 – 80 مگاهرتز) | |
| تداخل متقابل | ≤ –35 دسی بل(1 مگاهرتز – 100 مگاهرتز) |
| رد حالت مشترک (CMR) | ≤ –35 دسی بل(1 مگاهرتز – 100 مگاهرتز) |
| محدوده دمای عملیاتی | -40 درجه سانتیگراد تا +85 درجه سانتیگراد |
MIC24121-5308W-LF3 مغناطیس اترنت را مستقیماً در داخلمحفظه کانکتور RJ45ادغام می کند و به طراحان اجازه می دهد تا اجزای ترانسفورماتور گسسته را حذف کنند.
این امر یکپارچگی سیگنال را بهبود می بخشد، EMI را کاهش می دهد و مسیریابی PCB را در طرح های با چگالی بالا ساده می کند.
ولتاژ ایزولاسیون بالا و رد حالت مشترک قوی آن را برای محیط های اترنت صنعتی مناسب می کند.
