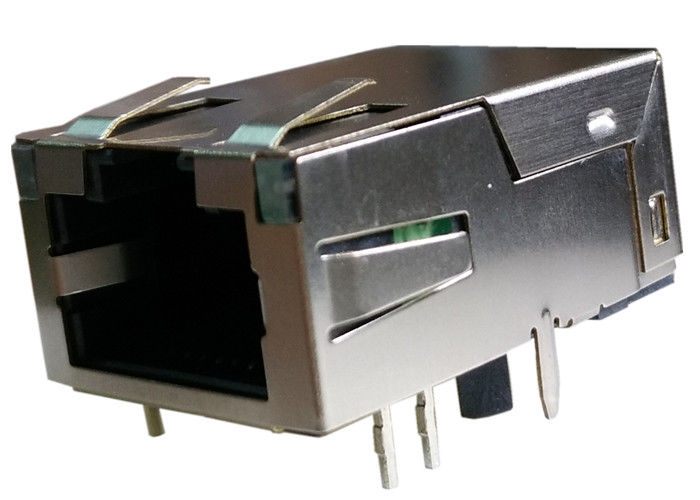

L834-1G1T-S7 کم پروفایل RJ45 Magjack 1Port 1000 Base-T Shielded

L834-1G1T-S7 یک ماژول اتصال یکپارچه MagJack با مشخصات پایین با پیکربندی پورت 1x1، سرعت 1000BASE-T، LED های داخلی، محافظ EMI، جهت گیری زبانه به پایین و انطباق با RoHS است.

بررسی اجمالی MagJack کم مشخصات L834-1G1T-S7

راL834-1G1T-S7کانکتور اترنت و اجزای مغناطیسی را در یک راه حل یکپارچه ترکیب می کند. این به ساده‌سازی طرح PCB، کاهش پیچیدگی مونتاژ و پشتیبانی از عملکرد سیگنال پایدار در تجهیزات شبکه پرسرعت کمک می‌کند.

آنطراحی صفحه میانی با مشخصات پایینآن را به ویژه در جایی که فضای تخته محدود است مفید می کند، در حالی کهمحفظه محافظ و زبانه های EMIکمک به کاهش تداخل الکترومغناطیسی در محیط های پر سر و صدا.

مشخصات کلیدیاز L834-1G1T-S7

ویژگی های الکتریکیاز ICM های L834-1G1T-S7 RJ45

راMagJack کم حاشیه L834-1G1T-S7برای پشتیبانی از انتقال سیگنال اترنت پایدار و عملکرد انطباق گرا طراحی شده است.

1. نسبت چرخش

• TP1:1CT : 1CT ± 2%
• TP2:1CT: 1CT ± 2%
• TP3:1CT : 1CT ± 2%
• TP4:1CT: 1CT ± 2%

2. اندوکتانس

• DCL @ 100kHz / 100mVRMS:350μH MIN.دربایاس 8 میلی آمپر DC(0 تا 70 درجه سانتی گراد)

3. از دست دادن درج

• 0.1 مگاهرتز تا 1 مگاهرتز:حداکثر 1.1 دسی بل
• 1 مگاهرتز تا 65 مگاهرتز:حداکثر -0.5 دسی بل
• 65 مگاهرتز تا 100 مگاهرتز:حداکثر -0.8 دسی بل
• 100 مگاهرتز تا 125 مگاهرتز:حداکثر 1.2 دسی بل

4. ضرر برگشتی

• 0.5 مگاهرتز تا 40 مگاهرتز:-18 دسی بل
• 40 مگاهرتز تا 100 مگاهرتز:-12 + 20LOG (f/80MHz) دسی بل

5. رد حالت مشترک

• 100 کیلوهرتز تا 100 مگاهرتز:-30 دسی بل در دقیقه

6. حالت مشترک به حالت دیفرانسیل رد

• 100 کیلوهرتز تا 100 مگاهرتز:-35 دسی بل در دقیقه

7. متقاطع

• 1 مگاهرتز تا 100 مگاهرتز:-30 دسی بل در دقیقه

8. هیپوت / ولتاژ جداسازی

• 1500 Vrms
• 100٪ تولید آزمایش شده برای مطابقت باالزامات جداسازی IEEE 802.3

9. مشخصات الکتریکی LED

• LED 1 و LED 2
• ولتاژ جلو (سبز):نوع 2.2 ولت در IF = 20 میلی آمپر
• طول موج غالب (سبز):نوع 570 نانومتری در IF = 20 میلی آمپر

طراحی L834-1G1T-S7

سوالات متداول درباره L834-1G1T-S7 MagJack کم مشخصات

اگر پروژه شما نیاز به یکMagJack کم حاشیه، یکماژول کانکتور 1x1 1000BASE-T، یا الفجک اترنت یکپارچه محافظ با LED،L834-1G1T-S7یک راه حل جمع و جور و قابل اعتماد ارائه می دهد. طراحی مغناطیسی یکپارچه، حفاظت EMI، و ساختار سوراخ از طریق زبانه به پایین، آن را به یک انتخاب عملی برای سخت افزار شبکه مدرن و تجهیزات ارتباطی تعبیه شده تبدیل کرده است.

1. L834-1G1T-S7 چیست؟

راL834-1G1T-S7یک استماژول اتصال یکپارچه MagJack کم مشخصاتبرایاترنت گیگابیتی 1000BASE-Tبرنامه های کاربردی

2. آیا L834-1G1T-S7 برای اترنت گیگابیت مناسب است؟

بله. برای طراحی شده است1000BASE-Tاستفاده کنید و آن را برای رابط های اترنت گیگابیتی مناسب می کند.

3. آیا L834-1G1T-S7 دارای LED است؟

بله. شامل می شودLED های داخلیبانوع LED G/Gبرای نشان دادن پیوند/فعالیت.

4. آیا L834-1G1T-S7 محافظ است؟

بله. شامل می شودزبانه های EMIو یک ساختار محافظ برای کمک به کاهش تداخل الکترومغناطیسی.

5. سبک نصب L834-1G1T-S7 چگونه است؟

از a استفاده می کندنصب از طریق سوراخطراحی برای نصب پایدار PCB

6. آیا L834-1G1T-S7 RoHS سازگار است؟

بله. هستسازگار با RoHS.
