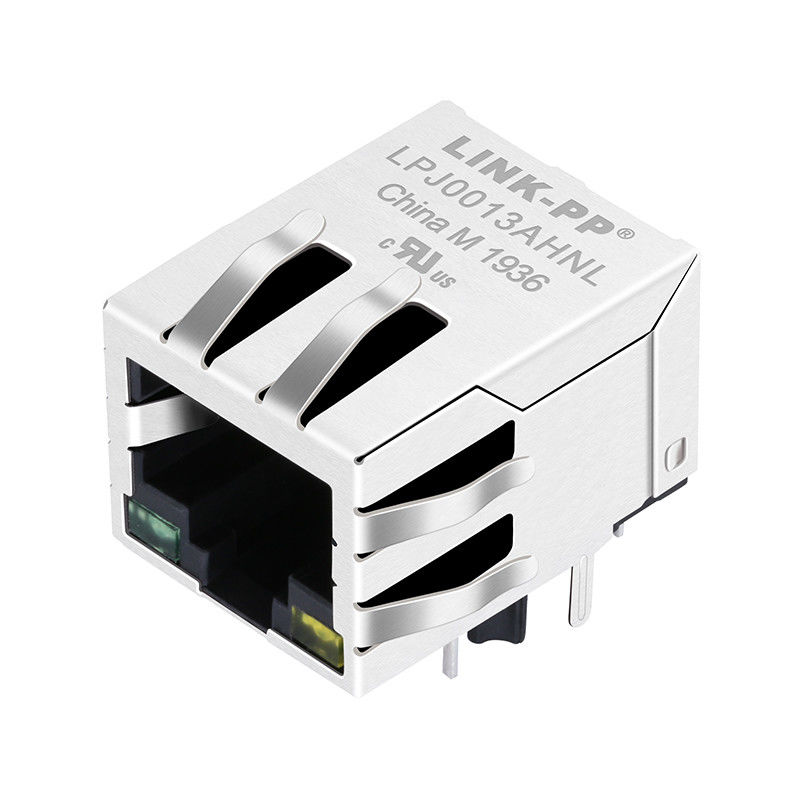

کانکتور RJ45 مغناطیسی LPJ0013AHNL 10/100 Base-T با LED

لینک-پی‌پی LPJ0013AHNL یک کانکتور RJ45 با درجه ممتاز است که دارای مغناطیس داخلی 10/100 بیس-تی است. این جک ماژولار که برای برآورده کردن مشخصات سختگیرانه IEEE 802.3 مهندسی شده است، یکپارچگی سیگنال و عملکرد شبکه برتر را ارائه می‌دهد. این دستگاه دارای یک شیلد EMI داخلی با انگشتان فنری برای کاهش عالی نویز، در کنار LED های دوگانه داخلی (سبز/زرد) برای نظارت بصری وضعیت پورت است. LPJ0013AHNL که کاملاً با RoHS (2011/65/EU) مطابقت دارد و دارای گواهینامه UL (پرونده شماره E484635) است، جزء ایده‌آل شبکه‌سازی برای تجهیزات مدرن مخابرات و محاسبات است.

مشخصات فنی کلیدی LPJ0013AHNL MagJack

عملکرد الکتریکی LPJ0013AHNL RJ45 با مغناطیس

• افت درج: -1.2 دسی بل حداکثر (1-100 مگاهرتز)
• افت بازگشت: حداقل -16 دسی بل (1-30 مگاهرتز)، حداقل -12 دسی بل (30-60 مگاهرتز)، حداقل -10 دسی بل (60-80 مگاهرتز)، حداقل -8 دسی بل (80-100 مگاهرتز)
• کراس‌تاک: حداقل -30 دسی بل (1-100 مگاهرتز)
• حذف حالت مشترک: حداقل -30 دسی بل (1-100 مگاهرتز)

خواص مواد و مکانیکی

LPJ0013AHNL برای دوام و تولید خودکار ساخته شده است و از مواد درجه یک استفاده می‌کند:

• محفظه: ترموپلاستیک PBT + 30% G.F (دارای رتبه UL94V-0 برای ایمنی در برابر آتش)
• جنس تماس: برنز فسفر (C5210R-EH)، ضخامت 0.35 میلی متر
• آبکاری تماس: حداقل 6 میکرو اینچ طلا در ناحیه تماس برای چرخه‌های جفت‌گیری قابل اعتماد
• شیلدینگ: فولاد ضد زنگ SUS 304-1/2H، ضخامت 0.2 میلی متر با انگشتان فنری EMI
• قابلیت لحیم‌کاری: سازگار با لحیم‌کاری موجی (دمای نوک: 250 درجه سانتیگراد به مدت 5 ثانیه)

کاربردهای کانکتور LPJ0013AHNL RJ45 با LED

این جک RJ45 مغناطیسی که برای کاربردهای شبکه‌سازی همه‌کاره طراحی شده است، کاملاً مناسب است برای:

• تجهیزات SOHO (مانند مودم‌های ADSL)
• پیکربندی‌های LAN روی مادربرد (LOM)
• هاب‌ها و سوئیچ‌های شبکه
• کامپیوترهای صنعتی و سیستم‌های تعبیه شده

دیتاشیت کانکتور LPJ0013AHNL RJ45 (طرح PCB و شماتیک)

برای طراحی دقیق PCB، از جمله پیکربندی‌های دقیق پین، ابعاد فوت‌پرینت و شماتیک‌های الکتریکی، لطفاً به دیتاشیت رسمی LINK-PP مراجعه کنید.

نیاز به قیمت یا پشتیبانی فنی دارید؟

به عنوان یک تولید کننده مجاز، LINK-PP قیمت‌های رقابتی عمده، حمل و نقل سریع جهانی و راه‌حل‌های سفارشی برایکانکتور RJ45 مغناطیسی LPJ0013AHNLرا ارائه می‌دهد.
