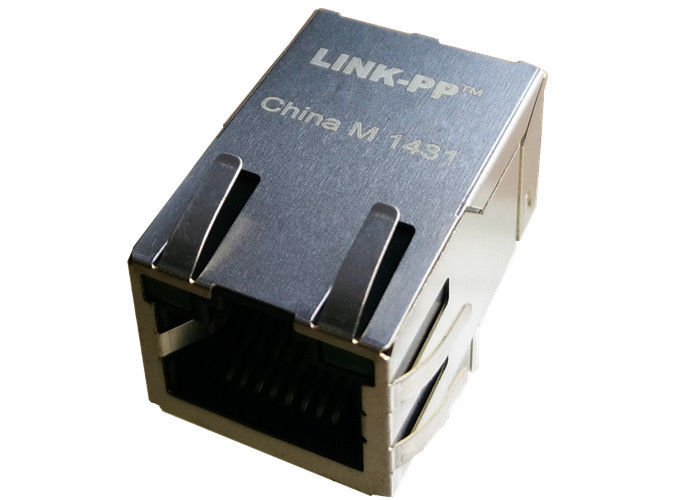

08B-11X1T-36-F MagJack محافظت شده RJ45 10/100BASE-T ICM Tab-Up

08B-11X1T-36-F MagJack ️ کانکتور محافظ RJ45 10/100BASE-T ، پورت 1 × 1 ، سوراخ ، تب اپ ، بدون LED ، -40 ° C تا +85 ° C ، RoHS و UL شناخته شده است. ایده آل برای برد های SMT صنعتی و شبکه ای است.

خلاصه ی محصول

08B-11X1T-36-Fیک بندر واحد است.کانکتور RJ45 محافظت شدهبا مغناطیس های متداول اترنت، برای10/100BASE-Tبرنامه ها

این سوراخ از طریق، زاویه راست (90 °) ویژگی های کانکتور RJ45جهت گیری تاب-اپ,بدون چراغ LEDودرجه حرارت کار صنعتی از -40°C تا +85°C، که آن را برای شبکه های قوی و طراحی های ایترنت جاسازی شده ایده آل می کند.

کانکتور شامل مغناطیس با عملکرد بالا است که باالزامات جداسازی IEEE 802.3، ارائه یکپارچگی سیگنال عالی، سرکوب EMI، و قابلیت اطمینان سیستم در حالی که کاهش تعداد اجزای خارجی.

ویژگی های کلیدی و مزایای آن

• مغناطیس یکپارچه (TX/RX 1CT:1)- ساده سازی مسیر PCB و کاهش هزینه BOM در مقایسه با ترانسفورماتورهای جداگانه.
• محافظ (انگشت EMI) و محفظه فلزیبهبود عملکرد EMI و تداوم زمین در محیط های سر و صدا.
• راهنمای تخته و پین های سوراخ- پشتیبانی مکانیکی قوی برای مجموعه های جوش موج و قابلیت اطمینان بالا.
• محدوده دمای صنعتی (−40°C تا +85°C)مناسب برای شبکه های صنعتی و محوطه های بیرونی.
• جداسازی بالا (HIPOT 1500 Vrms)️ مطابق با الزامات انزوا IEEE 802.3 برای طراحی های امن اترنت است.
• توصیه می شود به صورت موج جوش دهید.️ حداکثر 260 درجه سانتیگراد، حداکثر 10 ثانیه ️ برای فرآیندهای استاندارد جوش موج طراحی شده است.
• مطابق با RoHS و UL شناخته شده- از الزامات نظارتی و دادرسی پشتیبانی می کند (فایل #E196366 و E169987).

مشخصات مکانیکی

صفحه اطلاعات 08B-11X1T-36-F:

08B-11X1T-36-F ICM مشخصات الکتریکی @ 25°C

همه واحدها100٪ آزمایش در تولیدبراي انطباقالزامات جداسازی IEEE 802.3.

مواد و مشخصات پوشش

1. مسکن:ترموپلاستیک PBT، سیاه

• درجه قابل اشتعال: UL 94V-0

2تماس ها:آلیاژ مس

• پوشش تماس: 15 μin (0.38 μm) طلا سخت
• صفحه زیر: 30 μmin دقیقه. نیکل

3-پين ها:سیم مس با پوشش قلع

• قطر: 0.018 اینچ
• رنگ بندی: 100 μin دقیقه ای
• پین ها به صورت جوش خورده اند.

4سپر:نیکل از قبل بر روی آلیاژ مس

• تمام خطوط خاک جوش شده اند

انطباق، آزمایش و قابلیت اطمینان

• تطابق با RoHSمناسب برای تولید بدون سرب
• UL شناخته شدهپرونده #E196366 و E169987
• حفره جکبا قوانین و مقررات FCC مطابقت دارد (حداقل EMI).
• 100 درصد از تولید توسط HIPOT آزمایش شده استبرای پاسخگویی به الزامات انزوا IEEE 802.3
• روش تجمعی پیشنهاد شده:با جوش موج سازگار است؛ حداکثر حداکثر حداکثر 260°C، حداکثر 10 ثانیه توصیه می شود (با پنجره فرآیند و انتخاب جریان خود بررسی کنید).

توصیه های مونتاژ و جوش از THT RJ45 Magjacks

• توصیه شده برای جوشاندن:جوش موجی (از طریق سوراخ): از حداکثر 260 °C و ≤10 s به عنوان راهنمای عمومی استفاده کنید؛ با پلاگین و اجزای خود تأیید کنید.
• بازرسی قبل از جوش:اطمینان حاصل کنید که بازیهای تعریف شده توسط soldermask با پین ها و برگه های EMI هماهنگ می شوند؛ در صورت لزوم اجازه کمک های حرارتی برای برگه های زمین را می دهد.
• نکات طرح تخته:به اندازه کافی مس را روی پد های زمین برای تب های EMI قرار دهید و سوراخ های نصب یا سخت کننده ها را در صورت فشار مکانیکی بر روی تخته قرار دهید.نگه داشتن منطقه مغناطیسی دور از ردیاب های دیجیتال با سرعت بالا برای جلوگیری از اتصال crosstalk.
• تمیز کردن:استفاده از فلوکس و مواد تمیز کننده سازگار با PBT و پوشش های رنگی. اجتناب از مواد شیمیایی تهاجمی که ممکن است به خانه یا پوشش حمله کنند.
