جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: ISO9001,SGS,UL,CE,REACH
شماره مدل: 0826-1X2T-23-F
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000 / 25K
قیمت: $1.1-$5.19
جزئیات بسته بندی: سینی
زمان تحویل: در عرض 2-3 روز
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3000 هزار در ماه
شماره قطعه: |
0826-1X2T-23-F |
تعداد بنادر: |
دو پورت (1×2) |
نوع رابط: |
گيجابيت ماگ جک |
برنامه های کاربردی: |
10/100/1000 Base-T |
نوع نصب: |
از طریق سوراخ |
جهت گیری: |
زاویه 90 ～ (سمت راست) |
فسخ: |
لحیم کاری |
محافظ: |
محافظ ، انگشت EMI |
شماره قطعه: |
0826-1X2T-23-F |
تعداد بنادر: |
دو پورت (1×2) |
نوع رابط: |
گيجابيت ماگ جک |
برنامه های کاربردی: |
10/100/1000 Base-T |
نوع نصب: |
از طریق سوراخ |
جهت گیری: |
زاویه 90 ～ (سمت راست) |
فسخ: |
لحیم کاری |
محافظ: |
محافظ ، انگشت EMI |

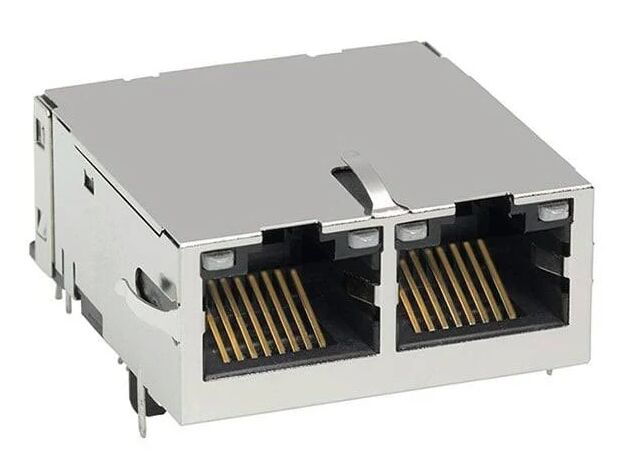

0826-1X2T-23-F Gigabit MagJack دو پورت RJ45 کنتاکتور با مغناطیس یکپارچه، 12 هسته، EMI محافظ، 1500Vrms انزوا، و LED شاخص برای 10/100/1000Base-T تجهیزات شبکه ای اترنت.
در0826-1X2T-23-F گیگابیت MagJackیکدو پورت (1 × 2) کانکتور RJ45 با مغناطیس ایترنت یکپارچهبرایبرنامه های 10/100/1000Base-T Gigabit Ethernet.
اينبا زاویه راست و سوراخ RJ45 MagJackیکپارچه می شودترانسفورماتورهای LAN، فیلتر کردن حالت مشترک و LED های دوگانه، امکان طراحی PCB ساده در حالی که اطمینان از عالییکپارچگی سیگنال، سرکوب EMI و عملکرد انزوا مطابق با IEEE 802.3.
با12 هسته در هر پورت و جهت گیری Tab-up،0826-1X2T-23-Fبه طور گسترده ای در تجهیزات شبکه مانند سوئیچ های اترنت، روترها، کارت های رابط شبکه (NIC ها) و دستگاه های صنعتی اترنت استفاده می شود.
| پارامتر | مشخصات |
|---|---|
| شماره بخش | 0826-1X2T-23-F |
| نوع کانکتور | RJ45 MagJack |
| پیکربندی پورت | 1 × 2 (دوباره بندر) |
| سرعت اترنت | 10/100/1000Base-T |
| درخواست ها | شبکه ی شبکه ای اترنت، Auto-MDIX |
| نوع نصب | از طریق سوراخ |
| جهت گیری | زاویه راست (90°) |
| پایان دادن | پمپ |
| ارتفاع بالای PCB | 13.59 میلی متر |
| رنگ LED | سبز / نارنجی / زرد |
| جهت برگه | بالا |
| تعداد هسته ها در هر جک | 12 |
| محافظ | با انگشت EMI محافظت شده |
| بسته بندی | سینی |
| دمای کار | 0°C تا +70°C |
| پارامتر | مشخصات |
|---|---|
| نسبت چرخش | 1CT: 1CT ±2٪ (TP1-TP4) |
| استحکام (OCL) | ≥350 μH @100kHz، 100mV RMS |
| فرکانس | حداکثر از دست دادن |
|---|---|
| 0.1 ٫1 مگاهرتز | -1.1 دی سی بی |
| ۱-۶۵ مگاهرتز | -0.5 دی سی بی |
| ۶۵-۱۰۰ مگاهرتز | -0.8 دی سی بی |
| 100-125 مگاهرتز | -1.2 دی سی بی |
| فرکانس | دقیقه |
|---|---|
| 0.540 مگاهرتز | -18 دی سی بی |
| ۴۰-۱۰۰ مگاهرتز | -12 + 20log ((f/80MHz) دبی |
| پارامتر | مشخصات |
|---|---|
| رد CM-CM | ≥ -30 دی بی (100kHz~100MHz) |
| رد CM-DM | ≥-35 dB (100kHz~100MHz) |
| پارامتر | مشخصات |
|---|---|
| هیپوت | 1500 ورمی |
| رعایت | IEEE 802.3 نیاز به انزوا |
همه واحدها100% تولید آزمایش شدهبرای اطمینان از انطباق با استانداردهای جداسازی اترنت.
| پارامتر | ارزش |
|---|---|
| ولتاژ جلو | 2.1 V typ @20mA |
| طول موج غالب | نوع 590 nm |
| رنگ | ولتاژ جلو | طول موج غالب |
|---|---|---|
| سبز | 2.2V | ۵۶۵ nm |
| نارنجی | 2.0 V نوع | 610 nm |
| اجزا | مواد |
|---|---|
| مسکن | ترموپلاستیک PBT |
| درجه قابل احتراق | UL94-V0 |
| تماس ها | آلیاژ مس |
| پوشش تماس | 30 μin طلا سخت |
| سپر | آلیاژ مس نیکل شده |
| سیم | سیم مس پوسته شده (0,018") |
Aگيجابيت ماگ جکیک کانکتور RJ45 است که مغناطیس های اترنت (ترانسفارمرها و خفه کننده های حالت مشترک) را در داخل خانه کانکتور ادغام می کند و طراحی PCB را برای دستگاه های اترنت ساده می کند.
کانکتور پشتیبانی می کند10Base-T، 100Base-TX و 1000Base-T اترنتبرنامه های کاربردی مطابق بااستانداردهای IEEE 802.3.
مغناطيس هاي متداولجداسازی 1500Vrms، که با الزامات ایمنی اترنت تعریف شده توسطIEEE 8023.
کانکتور برایدمای کار از 0°C تا +70°C، مناسب برای تجهیزات شبکه تجاری است.
