100B-1003X 10 / 100BASE-TX تک پورت ترانسفورماتور 100B-1003FNL، 100B-1003

راiNRCORE 100B-1003Xیک تک پورت درجه Mil-Aero استماژول ترانسفورماتور گسسته 10/100Base-TX Fast Ethernetدر یک بسته 16 پین روی سطح (SMT) (12.95 × 6.98 × 6.22 میلی متر). طراحی شده برای قابلیت اطمینان ماموریت حیاتی، دارای دمای عملیاتی بسیار بالا است-55 درجه سانتی گراد تا +125 درجه سانتی گراد،1500 Vrmsولتاژ مقاومت دی الکتریک (DWV)، حداقل اندوکتانس مدار باز (OCL)350 µH با بایاس DC 8mA، و یکMSL 3رتبه بندی برای از بین بردن رشد فاجعه بار سبیل حلبی در پرواز و سیستم های دفاعی، پایان ترمینال پیش فرض آن معتبر است.Sn63Pb37 (قلع/سرب)با حداکثر مقاومت پروفیل جریان مجدد از235 درجه سانتی گراد. هر دو کانال TX و RX دارای یک داخلی هستندچوک + ترانسفورماتور (C، T)توپولوژی

مشخصات فنی:

1. عملکرد الکتریکی (@ 25 درجه سانتیگراد)

2. رتبه بندی محیطی، مواد و مونتاژ

برگه اطلاعات ماژول ترانسفورماتور 100B-1003X 10/100 BASE-TX:

ویژگی های کلیدی 100B-1003X 16-Pin SMD Ehernet Magnetics:

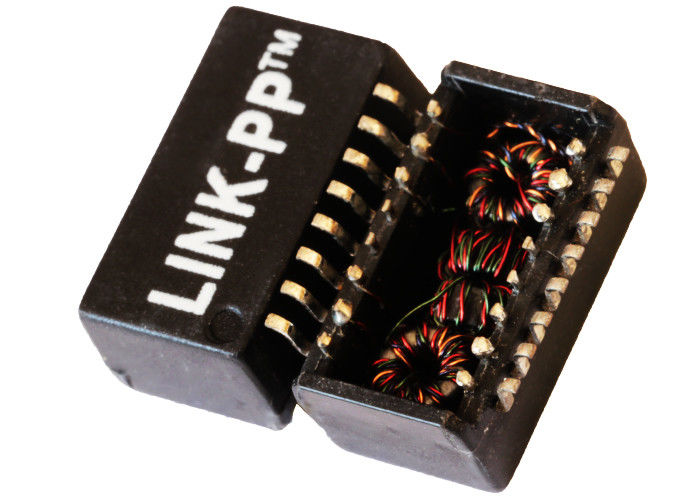

را100B-1003Xیک ماژول ترانسفورماتور اترنت گسسته تک پورت ناهموار است که برای ارائه شبکه‌های حیاتی ماموریتی در فضاهای شدید هوافضا، دفاعی و محیط‌های صنعتی خشن مهندسی شده است. کاملا مطابقت داردIEEE 802.3 10/100Base-TXطبق استانداردها، این ماژول بال مرغابی 16 پین روی سطح نصب می شود که کانال های انتقال دقیق 1CT:1CT (TX) و دریافت (RX) را ادغام می کند که هر کدام توسط یک کانال داخلی محافظت می شوند.چوک و ترانسفورماتور حالت مشترک (C, T)مرحله

بر خلاف مغناطیس های تجاری محدود به دمای استاندارد صنعتی، ردیف "X" برای عملکرد مداوم بدون خطر از-55 درجه سانتی گراد تا +125 درجه سانتی گراد. این ماژول در یک بسته محصور شده با اپوکسی قرار دارد که در برابر شوک مکانیکی شدید، لرزش مداوم و چرخه حرارتی مقاومت می کند. برای ارضای دستورات ضد قلع قلع هوافضا (مانند GEIA-STD-0005-2)، پایه 100B-1003X دارای یک دستگاه اختصاصی است.روکش سرب قلع یوتکتیک Sn63Pb37به طور کامل خطرات اتصال کوتاه مرتبط با آبکاری قلع خالص در تجهیزات اویونیک بدون فشار و تجهیزات میدان جنگ تاکتیکی را کاهش می دهد.

• طیف کامل درجه حرارت Mil-Aero: امتیاز از-55 درجه سانتی گراد تا +125 درجه سانتی گراد، اطمینان از عدم اشباع هسته مغناطیسی یا فروپاشی اندوکتانس در نوسانات شدید حرارتی.
• پایداری اندوکتانس بایاس DC: تحویل می دهدOCL ≥350 µH با بایاس DC پیوسته 8 میلی آمپر اعمال شده، از سرگردانی خط پایه در محیط های پر سر و صدا جلوگیری می کند.
• فینیش ضد ویسکر Sn63Pb37 معتبر: رشد سبیل قلع میکروسکوپی را در الکترونیک حیاتی پرواز حذف می کند (از RoHS برای دفاع معاف است؛ گزینه "NL" برای انطباق تجاری بدون سرب در دسترس است).
• بهبود عملکرد فرکانس بالا: به دست می آوردحداقل تلفات بازگشتی 20 دسی بلدر 2/30 مگاهرتز وحداقل رد DM-to-CM 35 دسی بلتا 100 مگاهرتز، بهتر از ماژول های سری 100B-1001 استاندارد.
• بسته SMT 16 پین مقاوم: ابعاد 12.95 × 6.98 × 6.22 میلی متر; سرنخ های بال مرغان در هنگام شوک حرارتی باعث کاهش فشار سازگار در برابر عدم تطابق PCB CTE می شوند.

رهنمودهای مونتاژ ترانسفورماتور 100B-1003X Mil-Aero:

1. سقف نمایه جریان مجدد (پیک 235 درجه سانتیگراد):
   طبق برگه اطلاعات رسمی، بدنه استاندارد Sn63Pb37 محصور شده با اپوکسی در برابرمشخصات دمای اوج 235 درجه سانتیگراد(مایع در 183 درجه سانتیگراد).قطعات پایه SnPb را تحت پروفیل های استاندارد SAC305 بدون سرب (245-260 درجه سانتی گراد) پردازش نکنید.، زیرا گرمای اضافی می تواند باعث جریان مجدد لحیم داخلی و لایه برداری بسته شود.
2. MSL 3 Floor Life & Baking:
   رتبه درMSL 3، ماژول دارای عمر کف است168 ساعتدر ≤30 درجه سانتی گراد / 60٪ RH. اگر قطعات از این پنجره فراتر رفت یا مهر و موم کیسه مانع رطوبت (MBB) در معرض خطر قرار گرفت، طبقIPC/JEDEC J-STD-033قبل از جریان مجدد

سایر مشخصات اقلام:

سوالات متداول فنی:

Q1: چرا 100B-1003X حداکثر تلفات درج 1.2 دسی بل را در مقایسه با 1.0 دسی بل در استاندارد 100B-1003 مشخص می کند؟

الف: نسخه "X" بیش از یک پنجره دمای طولانی واجد شرایط است-55 درجه سانتی گراد تا +125 درجه سانتی گراد(در مقابل -40 درجه سانتیگراد تا +85 درجه سانتیگراد برای 100B-1003). میزان تلفات درج کمی بالاتر (1.2 دسی بل) باعث مقاومت حرارتی بالاتر و حاشیه پایداری هسته مورد نیاز در 180 درجه سانتیگراد از بازه دمایی کل می شود.

Q2: چرا Sn63Pb37 بر آبکاری بدون سرب در سخت افزار درجه Mil-Aero ترجیح داده می شود؟

الف: آبکاری قلع خالص (بیش از 97 درصد Sn) می تواند به طور خود به خود سبیل های رسانای میکروسکوپی را در طول زمان رشد دهد و باعث ایجاد شورت های فاز به فاز متناوب یا فاجعه آمیز شود. تحت GEIA-STD-0005-2 و قوانین تدارکات دفاعی، Sn63Pb37 به شدت برای جلوگیری از رشد سبیل قلع مورد نیاز است.

Q3: آیا می توان 100B-1003X را با اتصالات دایره ای (مانند MIL-DTL-38999) استفاده کرد؟

الف: بله در سیستم های اویونیک حیاتی و نیروی دریایی، جک های پلاستیکی RJ45 به ندرت به صورت خارجی استفاده می شوند. ترانسفورماتور گسسته 100B-1003X مستقیماً روی PCB نصب می شود و خطوط دیفرانسیل را قبل از اینکه به کانکتور D38999 دایره ای مستقر روی شاسی برسند فیلتر می کند.
