جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: GST5009 LF
سند: LP82440ANL.pdf
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$0.5
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مشخصات: |
GST5009 LF |
جایگزین: |

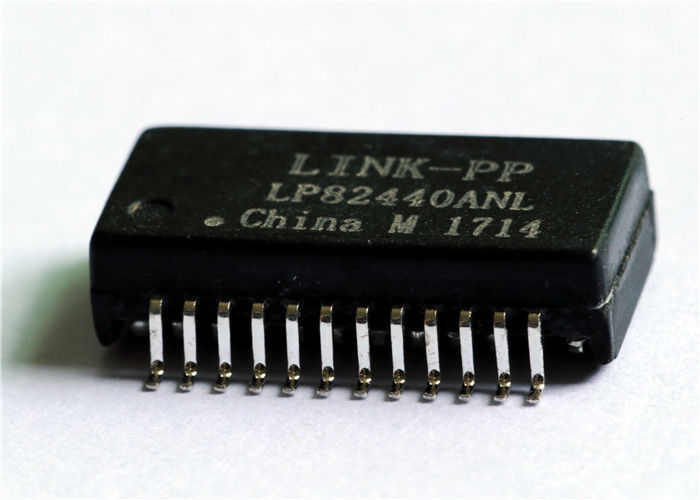

LP82440ANL |
نسبت چرخش: |
1CT : 1CT |
اندازه / ابعاد: |
15.10 میلی متر طول x 7.10 میلی متر عرض |
هیپوت: |
1500 ولت |
نمونه ها: |
رایگان در دسترس است |
بسته: |
24 پین SOP / SMD |
محدوده دمای عملیاتی: |
0 ℃ تا +70 |
فعلی: |
350 میلی متر |
بدون ROHS و هالوژن: |
بله |
مشخصات: |
GST5009 LF |
جایگزین: |
LP82440ANL |
نسبت چرخش: |
1CT : 1CT |
اندازه / ابعاد: |
15.10 میلی متر طول x 7.10 میلی متر عرض |
هیپوت: |
1500 ولت |
نمونه ها: |
رایگان در دسترس است |
بسته: |
24 پین SOP / SMD |
محدوده دمای عملیاتی: |
0 ℃ تا +70 |
فعلی: |
350 میلی متر |
بدون ROHS و هالوژن: |
بله |
| پارامتر | مشخصات | اهمیت مهندسی |
|---|---|---|
| سرعت اترنت | 100/1000 BASE-T (گیگابیت) | انطباق فول-دوبلکس مطابق با IEEE 802.3af و ANSI X3.263 |
| سازگاری PoE | IEEE 802.3af (جریان 350 میلی‌آمپر) | شیرهای مرکزی اختصاصی سمت خط (MCT1–MCT4) برای تزریق توان DC |
| ارتفاع بسته | 4.00 میلی‌متر [0.157 اینچ] (فوق‌العاده کم) | مناسب برای سرورهای تیغه 1U، روترهای باریک و کارت‌های توسعه PCIe |
| بسته / پین‌بندی | نصب سطحی SOP 24 پین (SMD) | گام پین استاندارد 1.00 میلی‌متر برای انتخاب و قرارگیری خودکار SMT با بازده بالا |
| نسبت دور | 1CT : 1CT (±5%) (تمام 4 جفت) | توپولوژی متقارن سازگار با PHY های حالت ولتاژ و حالت جریان |
| اندوکتانس (OCL) | 350 میکروهانری حداقل. (@ 100 کیلوهرتز، 0.1 ولت، 8 میلی‌آمپر DC) | مقاومت اشباع بالا تحت جریان نامتعادل DC پیوسته |
| افت درج | حداکثر 1.0- دسی‌بل (1 ~ 100 مگاهرتز) | راندمان انتقال استثنایی با حداقل تضعیف سیگنال |
| افت بازگشت (100 اهم) | حداقل 18.0- دسی‌بل (1 ~ 30 مگاهرتز) | استانداردهای صنعتی را برای به حداقل رساندن بازتاب‌های فرکانس بالا برآورده می‌کند |
| تضعیف کراس تاک | حداقل 45- دسی‌بل (@ 30 مگاهرتز) | ایزولاسیون برتر کانال به کانال که از جفت شدن متقابل بسته‌ها جلوگیری می‌کند |
| ایزولاسیون Hi-Pot | حداقل 1500 ولت RMS | مرز گالوانیکی تایید شده که سیلیکون هسته را از گذراهای کابل محافظت می‌کند |
| پارامتر | شرایط تست | حد مشخصات |
|---|---|---|
| نسبت دور (TX و RX) | 100 کیلوهرتز، 0.1 ولت | 1CT : 1CT (±5%) |
| اندوکتانس مدار باز (OCL) | 100 کیلوهرتز، 0.1 ولت، بایاس 8 میلی‌آمپر DC | حداقل 350 میکروهانری |
| قابلیت جریان | جریان پیوسته سمت خط | 350 میلی‌آمپر (IEEE 802.3af PoE) |
| افت درج | 1 ~ 100 مگاهرتز | حداکثر 1.0- دسی‌بل |
| افت بازگشت (بار 100 اهم) | 1 ~ 30 مگاهرتز | حداقل 18.0- دسی‌بل |
| افت بازگشت (بار 100 اهم) | 40 مگاهرتز | حداقل 14.4- دسی‌بل |
| افت بازگشت (بار 100 اهم) | 50 مگاهرتز | حداقل 13.1- دسی‌بل |
| افت بازگشت (بار 100 اهم) | 60 ~ 80 مگاهرتز | حداقل 12.0- دسی‌بل |
| افت بازگشت (بار 100 اهم) | 100 مگاهرتز | حداقل 10.0- دسی‌بل |
| تضعیف کراس تاک | 30 مگاهرتز | حداقل 45.0- دسی‌بل |
| تضعیف کراس تاک | 60 مگاهرتز | حداقل 40.0- دسی‌بل |
| تضعیف کراس تاک | 100 مگاهرتز | حداقل 35.0- دسی‌بل |
| حالت دیفرانسیل به حالت مشترک (DCMR) | 30 مگاهرتز | حداقل 40.0- دسی‌بل |
| حالت دیفرانسیل به حالت مشترک (DCMR) | 60 مگاهرتز | حداقل 35.0- دسی‌بل |
| حالت دیفرانسیل به حالت مشترک (DCMR) | 100 مگاهرتز | حداقل 30.0- دسی‌بل |
| های-پات دی‌الکتریک (ایزولاسیون) | 60 ثانیه (اولیه به ثانویه) | حداقل 1500 ولت RMS |
| محدوده دمای عملیاتی | محیط | 0 درجه سانتی‌گراد تا +70 درجه سانتی‌گراد |
| محدوده دمای ذخیره‌سازی | غیر عملیاتی | -25 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد |
| پارامتر | مشخصات |
|---|---|
| ابعاد بدنه | 15.10 میلی‌متر [0.594 اینچ] × 7.10 میلی‌متر [0.280 اینچ] |
| عرض کل خارجی | 10.00 میلی‌متر [0.394 اینچ] |
| ارتفاع ماژول | حداکثر 4.00 میلی‌متر [0.157 اینچ] |
| گام پین | 1.00 میلی‌متر [0.039 اینچ] |
| فاصله بین 12 پین | 11.00 میلی‌متر [0.433 اینچ] |
| هم‌صفحگی | ≤0.10 میلی‌متر [0.004 اینچ] |
| الگوی لحیم‌کاری پیشنهادی PCB — عرض پد | 0.60 میلی‌متر [0.024 اینچ] |
| الگوی لحیم‌کاری پیشنهادی PCB — طول پد | 1.35 میلی‌متر [0.053 اینچ] |
| فاصله ردیف پد داخلی | 8.00 میلی‌متر [0.315 اینچ] |
| فاصله ردیف پد خارجی | 10.70 میلی‌متر [0.421 اینچ] |
پاسخ: بله. GST5009 LF کاملاً با استانداردهای IEEE 802.3af مطابقت دارد و از طریق شیرهای مرکزی اختصاصی (پین‌های 15، 18، 21 و 24) تا 350 میلی‌آمپر جریان DC متعادل پیوسته را پشتیبانی می‌کند. این ماژول برای دستگاه‌های تغذیه شده (PD) و تجهیزات منبع تغذیه (PSE) PoE که تا 15.4 وات کار می‌کنند، مهندسی شده است.
پاسخ: جایگزین‌های مستقیم 100% پین به پین شامل LINK-PP LP82440ANL (که محدوده دمای صنعتی ارتقا یافته -40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد را ارائه می‌دهد)، Pulse Electronics H5008NL / HX5008NL، و Würth Elektronik 749020011 می‌باشند. همه آنها از طرح 24 پین SOP، ارتفاع 4.0 میلی‌متر و نسبت دور 1CT:1CT برخوردارند.
پاسخ: کانکتورهای یکپارچه استاندارد RJ45 (Magjacks) به 13.5 میلی‌متر تا 16 میلی‌متر فضای عمودی نیاز دارند. ارتفاع 4.00 میلی‌متری GST5009 LF به مهندسان سخت‌افزار شبکه اجازه می‌دهد تا مغناطیس‌های گیگابیت اترنت با چگالی بالا را در رک‌های مخابراتی فشرده 1U، کارت‌های PCIe کم‌ارتفاع و محفظه‌های فوق‌العاده باریک IoT تعبیه شده قرار دهند.
