جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO

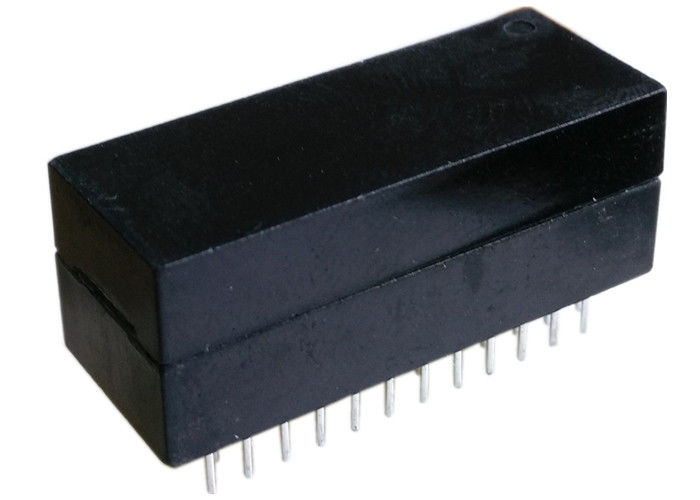

شماره مدل: H4P041NX LF
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
PN: |
H4P041NX LF |
نوع ترانسفورماتور: |
جداسازی و رابط داده |
تبدیل نسبت می دهد: |
1CT: 1CT |
اندازه / بعد: |
37.8mm L x7.8mm W |
هیپوت: |
1500V |
تولید انبوه: |
LP40453PNL |
مورد: |
HN4264VG |
بندر: |
4 |
PN: |
H4P041NX LF |
نوع ترانسفورماتور: |
جداسازی و رابط داده |
تبدیل نسبت می دهد: |
1CT: 1CT |
اندازه / بعد: |
37.8mm L x7.8mm W |
هیپوت: |
1500V |
تولید انبوه: |
LP40453PNL |
مورد: |
HN4264VG |
بندر: |
4 |
هر دو H4P041NX LF | صلیب LP40453PNL | HN4264VG | Datasheet / قیمت / مشخصات / 3D |
ویژگی
H4P041NX LF طرح های مغناطیسی برای حمایت از هر PHY. HN4264VG
مطابق با استانداردهای IEEE 802.3 از جمله 350 OH MIN OCL با تعویض 8mA.
مطابق با الزامات RoHS-کل قسمت No Cd، No Hg،
بدون Cr6 +، بدون PBB و PBDE و بدون Pb در پین های خارجی.
مشخصات برق @ 25 درجه سانتی گراد
نسبت 1.Turns:
@ TX = 1CT: 1CT ± 3٪ RX = 1CT: 1CT ± 3٪ P2.Inductance OCL:
@ 350uH Min 100KHz 0.1V 8mA DC
افت 3.Insertion: @ 1-100MHz: -1.2dB حداکثر
از دست دادن 4:
@ 30 مگاهرتز: -15dB حداقل، 50 مگاهرتز: -13dB حداقل
80 مگاهرتز: -11dB حداقل
بحث 5.Cross:
@ 0.3-30 مگاهرتز: -40dB حداقل، 30-60 مگاهرتز: -35dB حداقل
60-100 مگاهرتز: -30dB حداقل
حالت 6.Common حالت رد:
@ 1-30MHz: -30dB حداقل، 30-60 مگاهرتز: -25dB حداقل
60-125 مگاهرتز: -20dB حداقل
7. انحلال HI-POT:
@ 1500Vrms (ورودی به خروجی)
دمای عملیاتی: 0 ~ 70 ℃
محدوده دما ذخیره سازی: -25 ℃ ~ + 125 ℃
| هر دو مدل H4P041NX LF چهار پورت ماژول 10 / 100Base-TX Lane Magnetic به همه PHY | |||
|---|---|---|---|
| H4P041NX LF | C855-2B4R-54 | H4P041NX LF | 0879-2C6R-54 |
| HX1225FNL | H4P041NX LF | H4P041NX LF | H4P041NX LF |
| 0826-1X4T-43-F | 0810-2H6R-28-F | 0811-2X4R-28-F | 0854-2X8R-GK-F |
| HX2326NL | 20PT1024X LF | H4P041NX LF | 0895-2X6R-GK |
| 13F-2010CNL | H4P041NX LF | S560-6600-GG | HN4264VG |
| 7490101120 | H2001DG | H4P041NX LF | S553-6500-44 |
| H2001DG | S553-6500-E2 | HN4264VG | H4P041NX LF |
| S553-1084-11 | LP41654ANL | S560-6600-GM | S553-6500-55 |
| HN4264VG | S553-6500-E4 | S560-6600-GV | HN4264VG |
| LP41654ANL | H4P041NX LF | H2001DG | 7490101120 |
یادداشت:
1. همه استانداردهای IEEE از جمله OCL 350uH با تعصب 8mA است
کانال های TX و RX نامتقارن برای قابلیت MDI / MDIX خودکار
3.For RoHS سازگار با قطعات افزودنی پسوند NL
4.RoHS "NL" اوج لحیم درجه 235 ℃.
