جزئیات محصول:
پرداخت:
|
| شماره قطعه: | ARJE-0031 | LED ها: | GY |
|---|---|---|---|
| منفعل اصلی: | LINK-PP | درخواست: | 10 / 100Base-TX |
| خاتمه دادن: | لحیم کاری | سلام گلدان: | 1500V |
| برجسته: | ,,rj45 magnetic jack |
||
| ARJE-0031 | پورت شبکه Rj45 | 10 / 100Base-T | اتصال دهنده های Rj45 مدولار |
• پشتیبانی از 10/100 Base-Tapplications
• فراهم می کند تهویه سیگنال، سرکوب EMI و انزوا سیگنال.
• مطابق استاندارد IEEE802.3U
• حداقل 350 کیلو وات OCL با جریان 8mA تعادلی
• عملکرد بالا برای سرکوب حداکثر EMI
• قابلیت اطمینان بالا - 750 چرخه جفتگیری / قطع کردن
• طراحی شده برای بسیاری از محصولات پیشرو PHY IC مانند Broadcom، Marvell، Microsemi.
مشخصات الکتریکی: @ 25 ℃
1.Inductance: 350uH Min
@ 100KHz، 0.1V، 8mA DC BIAS
نسبت 2.Turns (± 2٪):
TX = 1CT: 1 RX = 1CT: 1
افت 3.Insertion:
1-100 مگاهرتز: -1.0dB حداکثر
افت بازده (بار 100Ω):
1-30 مگاهرتز: -18dB حداقل
30-60 مگاهرتز: -16dB حداقل
60-80 مگاهرتز: -12dB حداقل
80-100 مگاهرتز: -10 دسی بل Min
5.Crosstalk:
1-100 مگاهرتز: -30dB حداقل
حالت 6.Common حالت رد:
1-100 مگاهرتز: -30dB حداقل
7.HI-POT: 1500Vrms Min @ 60Hz
محدوده دما 8.Operating: 0 ℃ تا 70 ℃ / -40 ℃ تا 85 ℃
| ARJE-0031 Rj45 با مگنتیت ترانسفورماتور 10 / 100M PCB مونتاژ رابط اترنت | ||
|---|---|---|
| ARJ11B-MASAM-MU2 | ARJ12A-MASD-AB-EMU2 | ARJ11D-MASB-BA-GMU2 |
| ARJ11B-MASAN-LU2 | ARJ12A-MASD-AB-FMU2 | ARJ11D-MCSC-LU2 |
| ARJE-0031 | ARJ12A-MCSD-MU2 | ARJ11D-MDSD-AB-ELT2 |
| ARJ11B-MESCB-AB-ELT2 | ARJ14A-MASA-MU2 | ARJ11D-MDSD-AB-FLT2 |
| ARJ11B-MASCB-LT2 | ARJE-0031 | ARJ11D-MDSD-AB-GLT2 |
| ARJ11B-MBSCB-AB-ELT2 | ARJ14A-MASC-MU2 | ARJ11D-MCSD-LT2 |
| ARJ11B-MDSBQ-MU2 | ARJ14A-MASD-AB-EMU2 | ARJ11D-MDSE-AB-EMU2 |
| ARJ11B-MESBQ-AB-EMU2 | ARJ14A-MASD-AB-FMU2 | ARJ11D-MDSE-AB-FMU2 |
| ARJ11B-MASBQ-MU2 | ARJ14A-MASD-MU2 | ARJ11D-MDSE-AB-GMU2 |
| ARJ11B-MBSBQ-AB-EMU2 | ARJ14A-MBSA-MU2 | ARJ11D-MASE-AB-EMU2 |
| ARJ11B-MFSBQ-AA-EMU2 | ARJ14A-MBSB-MU2 | ARJE-0031 |
| ARJE-0031 | ARJ14A-MBSC-MU2 | ARJ11D-MASE-AB-GMU2 |
| ARJ11B-MASBR-QU2 | ARJ14A-MBSD-AB-EMU2 | ARJ11D-MDSG-BA-EMU2 |
| ARJ11B-MFSBR-AA-EQU2 | ARJ14A-MBSD-AB-FMU2 | ARJ11D-MDSG-BA-FMU2 |
| ARJ11B-MDSAO-LU2 | ARJE-0031 | ARJ11D-MDSG-BA-GMU2 |
| RJ11B-MESAO-AB-ELU2 | ARJ14A-MBSD-AB-EMU2 | ARJ11D-MASG-BA-EMU2 |
| ARJ11B-MESAO-AA-ELU2 | ARJ21A-MCSA-LU2 | ARJ11D-MASG-BA-FMU2 |
| ARJ11B-MASAO-LU2 | ARJ21A-MCSB-MU2 | ARJ11D-MASG-BA-GMU2 |
| RJ11B-MBSAO-AB-ELU2 | ARJ21A-MCSC-MU2 | ARJE-0031 |
| ARJE-0031 | ARJ21A-MCSD-MU2 | ARJ11D-MASG-AA-FMU2 |
| ARJ11B-MFSAO-BA-A-GLU2 | ARJ21A-MBSD-AB-EMU2 | ARJ11D-MASG-AA-GMU2 |

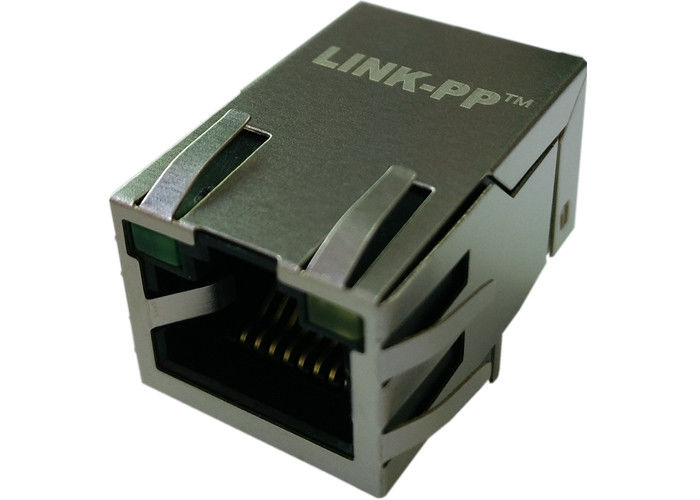

ARJE-0031 Rj45 با مگنتیت ترانسفورماتور 10 / 100M PCB مونتاژ رابط اترنت
ARJE-0031 Rj45 با Magnetics
