جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: ISO9001,SGS,UL,CE,REACH163
شماره مدل: J3006G21DNL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 200 PCS
قیمت: قابل مذاکره
جزئیات بسته بندی: 50 عدد / سینی، 24 توری / کارتن / 32 * 30 * 31، 9 کیلوگرم / 1200 پیک / کارتن
زمان تحویل: در مدت 3 روز در سهام
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3000000/ماه
شماره قطعه: |
J3006G21DNL |
ساخت چین: |
LPJ3094ABNL |
برنامه: |
10/100 Base-TX ، Automdix |
نوع نصب: |
نصب سطحی |
پیکربندی بندری: |
1×1 |
هیپوت: |
1500 ولت |
شماره قطعه: |
J3006G21DNL |
ساخت چین: |
LPJ3094ABNL |
برنامه: |
10/100 Base-TX ، Automdix |
نوع نصب: |
نصب سطحی |
پیکربندی بندری: |
1×1 |
هیپوت: |
1500 ولت |

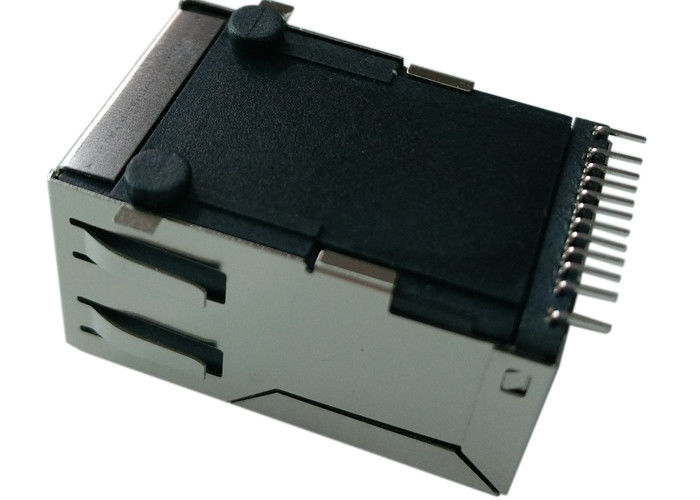

J3006G21DNL PulseJack RJ45 MagJack 1x1 Surface Mount با مغناطیسی یکپارچه، LED های سبز/زرد، پشتیبانی از Auto-MDIX، محافظ EMI و ایزوله 1500Vrms برای برنامه های اترنت 10/100Base-TX.
راکانکتور J3006G21DNL PulseJack RJ45یک است1×1 مغناطیسی یکپارچه RJ45 (MagJack)طراحی شده برایبرنامه های شبکه اترنت 10/100Base-TX.
اینکانکتور RJ45 روی سطح (SMT).ادغام می کندمغناطیسی LAN، محافظ EMI و LED های دوگانهدر یک بسته جمع و جور، اتصال اترنت قابل اعتماد را قادر می سازد در حالی که فضای PCB و پیچیدگی مونتاژ را کاهش می دهد.
راJ3006G21DNLپشتیبانی می کندقابلیت خودکار MDIX، مطابقت دارداستانداردهای اترنت IEEE 802.3، و فراهم می کندایزولاسیون 1500Vrmsتضمین یکپارچگی سیگنال قوی و سرکوب عالی EMI در تجهیزات شبکه مانند روترها، سوئیچ ها و سیستم های اترنت تعبیه شده.
| پارامتر | مشخصات |
|---|---|
| شماره قطعه | J3006G21DNL |
| نوع رابط | RJ45 MagJack |
| پیکربندی پورت | 1×1 |
| سرعت اترنت | 10/100Base-TX |
| نوع نصب | نصب سطحی (SMT) |
| جهت گیری | زاویه راست (90 درجه) |
| جهت برگه | بالا |
| LED | سبز / زرد |
| محافظ | محافظت شده با انگشتان EMI |
| ارتفاع بالاتر از PCB | 13.61 میلی متر |
| تعداد هسته ها | 4 |
| دمای عملیاتی | 0 درجه سانتی گراد تا +70 درجه سانتی گراد |
| پارامتر | مشخصات |
|---|---|
| نسبت چرخش | 1CT:1CT (TX/RX) |
| از دست دادن درج | ≤ -1.0 دسی بل (1 تا 65 مگاهرتز) |
| ضرر برگشتی | ≥ -20 دسی بل (1-10 مگاهرتز) |
| ≥ -16 دسی بل (30 مگاهرتز) | |
| ≥ -12 دسی بل (60 تا 80 مگاهرتز) | |
| متقاطع | ≥ -40 دسی بل (1-10 مگاهرتز) |
| ≥ -35 دسی بل (30 تا 60 مگاهرتز) | |
| ≥ -30 دسی بل (60 تا 100 مگاهرتز) | |
| رد حالت رایج | ≥ -30 دسی بل (1 تا 50 مگاهرتز) |
| ≥ -20 دسی بل (50 تا 130 مگاهرتز) | |
| ولتاژ جداسازی | حداقل 1500 Vrms @ 60 هرتز |
| جزء | مواد |
|---|---|
| مسکن | ترموپلاستیک با دمای بالا |
| قابلیت اشتعال | UL94-V0 |
| سپر | برنج با آبکاری نیکل |
| مواد تماس | فسفر برنز |
| تماس با آبکاری | طلا بیش از نیکل |
| ضخامت تماس | 15 میکرون طلا |
| مورد آزمایشی | مشخصات |
|---|---|
| ماندگاری | 750 چرخه جفت گیری |
| نیروی جفت گیری | ≤ 5 پوند (2.27 کیلوگرم) |
| نیروی بی همتا | ≤ 5 پوند (2.27 کیلوگرم) |
| حفظ دوشاخه | ≥ 20 پوند (9.07 کیلوگرم) |
| پارامتر | مشخصات |
|---|---|
| دمای عملیاتی | 0 درجه سانتی گراد تا +70 درجه سانتی گراد |
| حداکثر دمای جریان مجدد | 245 درجه سانتی گراد |
| انطباق با RoHS | بله |
| امتیاز MSL | سطح 1 |
راJ3006G21DNL PulseJack MagJackبرای مطابقت با استانداردهای اصلی اترنت و نظارتی طراحی شده است:
راکانکتور J3006G21DNL RJ45 MagJackبه طور گسترده در تجهیزات شبکه اترنت استفاده می شود از جمله:
راJ3006G21DNLارائه می دهد aجایگزین SMT فشرده و بهینه شدهبه کانکتورهای RJ45 یکپارچه بزرگتر در حالی که عملکرد سیگنال و حفاظت EMI را حفظ می کند.
مزایای کلیدی عبارتند از:
الفپالس جکیک کانکتور RJ45 است که مغناطیسی اترنت (ترانسفورماتورها و چوک های حالت معمول) را مستقیماً در محفظه کانکتور ادغام می کند. این طراحی چیدمان PCB را ساده می کند و عملکرد EMI را بهبود می بخشد.
راJ3006G21DNLپشتیبانی می کنداترنت 10Base-T و 100Base-TXبرنامه های کاربردی مطابق بااستانداردهای IEEE 802.3.
بله. کانکتور برای رابط های اترنت PHY که پشتیبانی می کنند طراحی شده استخودکار MDIX، امکان تشخیص متقاطع خودکار بین دستگاه های شبکه را فراهم می کند.
مغناطیسی یکپارچه فراهم می کندحداقل 1500Vrms ایزوله، الزامات ایمنی اترنت و یکپارچگی سیگنال را برآورده می کند.
