جزئیات محصول
محل منبع: چين
نام تجاری: LINK-PP
گواهی: UL,ROHS,Reach,ISO

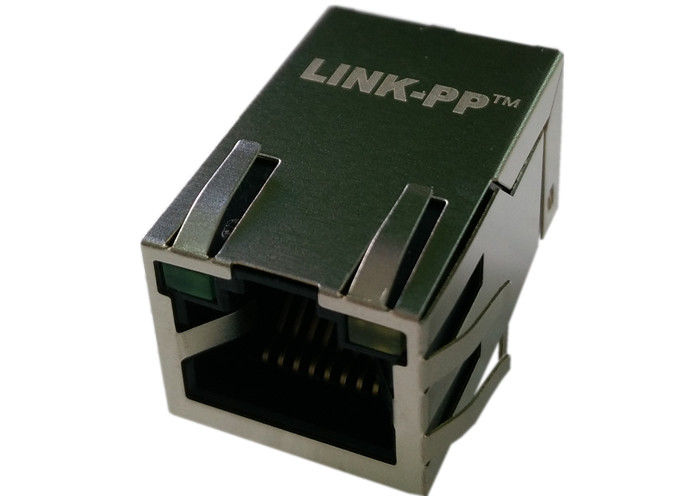

شماره مدل: JX10-0061NL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000
قیمت: Supportive
جزئیات بسته بندی: 50 پیکسل / سینی، 1200pcs / carton
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 4600K.PCS / ماه
Midcom PN: |
JX10-0061NL |
ساخته شده در چین: |
SM-LPJ6011BBNL |
کاربرد: |
محاسبات جاسازی شده |
رده: |
سریع Rj45 Magjack |
بندر: |
تنها |
هیپوت: |
1500V |
Midcom PN: |
JX10-0061NL |
ساخته شده در چین: |
SM-LPJ6011BBNL |
کاربرد: |
محاسبات جاسازی شده |
رده: |
سریع Rj45 Magjack |
بندر: |
تنها |
هیپوت: |
1500V |
JX10-0061NL پالس | ||||||||||||||||||||||||||||||||
شماره قطعه معامله گر | JX10-0061NL |
| ||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ساخت چین | SM-LPJ6011BBNL | |||||||||||||||||||||||||||||||
سازنده | LINK-PP چین | |||||||||||||||||||||||||||||||
شرح | Rj45 Magnetics Integrated | |||||||||||||||||||||||||||||||
اسناد موجود | PDF / 3D / Step / IGS / Price / Cross | |||||||||||||||||||||||||||||||
مقدار موجود | 2000 PCS یا 4 هفته | |||||||||||||||||||||||||||||||
JX10-0061NL NOTES TEST (25 ± 5 ℃)
1.TR:(100KHz،0.1V)؛
TX = 1CT: 1CT ± 3٪ RX = 1CT: 1CT ± 3٪ P2.OCL: (100KHz، 100mV، 8mA، DC اختلال)
PINS: (P1، P2)، (P7، P8) = 350UH MIN
3.HIPOT:
PINS (P1، P3، P2) TO (J1، J2) = 1500VAC برای 60 ثانیه
PINS (P7، P6، P8) TO (J3، J6) = 1500VAC برای 60 ثانیه
4.INSERTION LOSS:
-1.0dB MAX @ 0.3MHz تا 100MHz
خرابی 5.RETURN:
-20dB MIN @ 1 مگاهرتز تا 10 مگاهرتز
-16dB مینی 10 مگاهرتز تا 30 مگاهرتز
-12dB MIN @ 30 مگاهرتز تا 60 مگاهرتز
-10dB MIN @ 60 مگاهرتز تا 100 مگاهرتز
6.CROSS TALK:
-40dB MIN @ 1 مگاهرتز تا 30 مگاهرتز
-35dB مینی 30 تا 60 مگاهرتز
-30dB MIN @ 60 مگاهرتز تا 100 مگاهرتز
7.COMMON TO REJECTION OF COMMON MODE:
-30dB MIN @ 1MHz تا 50MHz
-20dB مینی 50 مگاهرتز تا 150 مگاهرتز
دمای 8.PERERATING: -40 ℃ ~ + 85 ℃.
