جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: ISO 9001,ISO 14001,UL,SGS,REACH168
شماره مدل: LPJ19911ADNL
سند: LPJ19911ADNL.pdf
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 60 عدد
قیمت: $0.75
جزئیات بسته بندی: 60 پیکسل / سینی یا بسته بندی رول
زمان تحویل: امروز کشتی سهام
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 50 میلیون عدد در ماه
مارک های سازگار: |
ورث |
تعداد بنادر: |
1x1 |
چفت کردن: |
بالا |
نرخ داده: |
100Base-T |
PoE: |
نه |
گزینه LED: |
با |
زبانه های EMl: |
با |
نوع نصب: |
smt |
نوع لحیم کاری: |
جریان مجدد |
محدوده دمای عملیاتی: |
-40 درجه سانتی گراد تا +85 درجه سانتی گراد |
مارک های سازگار: |
ورث |
تعداد بنادر: |
1x1 |
چفت کردن: |
بالا |
نرخ داده: |
100Base-T |
PoE: |
نه |
گزینه LED: |
با |
زبانه های EMl: |
با |
نوع نصب: |
smt |
نوع لحیم کاری: |
جریان مجدد |
محدوده دمای عملیاتی: |
-40 درجه سانتی گراد تا +85 درجه سانتی گراد |

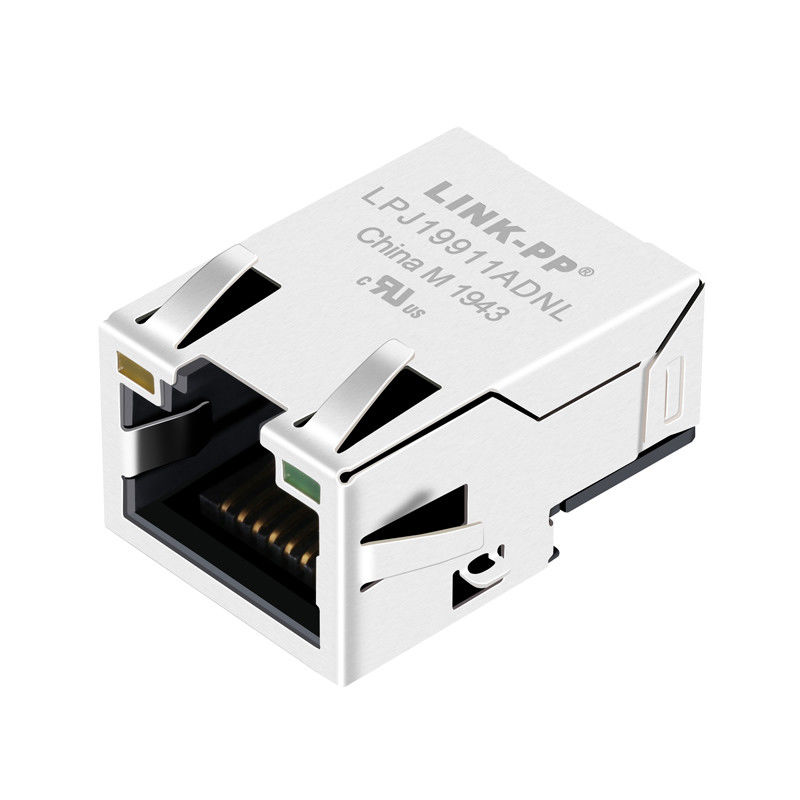

LPJ19911ADNL SMT RJ45 با مغناطیس یکپارچه 10/100BASE-T، انگشت بهار EMI، گزینه LED، سازگار با جریان مجدد، -40 ′′ + 85 ° C. صفحه داده و مرجع متقاطع.
درLPJ19911ADNLیک کانکتور SMT RJ45 با پروفایل پایین و یک پورت با مغناطیس 10/100BASE-T و شاخص های LED داخلی است. این کانکتور شامل پیچ های خنک کننده حالت مشترک و ترانسفورماتور (نسبت چرخش 1CT:1CT) با نیازهای متداول جداسازی و اتصال Fast Ethernet، در حالی که برگه های محافظ انگشت بهار EMI گزینه های زمین گیری شاسی را برای کاهش انتشار تابش فراهم می کنند.کانکتور برای مجموعه SMT با مشخصات IR توصیه شده بهینه شده است و برای کار از-40 °C تا +85 °C، که آن را برای کاربردهای صنعتی، مخابراتی و شبکه های جاسازی شده مناسب می کند که در آن عملکرد حرارتی قوی و تولید خودکار مورد نیاز است.
| پارامتر | مشخصات |
|---|---|
| شماره بخش | LPJ19911ADNL |
| نوع کانکتور | اتصال SMT RJ45 با مغناطیس یکپارچه |
| تعداد بنادر | 1 × 1 |
| جهت گیری قفل | بالا (تاب بالا) |
| نوع نصب | نصب سطح (SMT) |
| نوع جوش | جریان مجدد |
| نرخ داده | 10/100BASE-T |
| پشتیبانی PoE | غیر PoE |
| گزینه LED | بله (لینک / فعالیت) |
| محافظت از EMI | انگشت ام اي اسپرينگ / تاب EMI |
| دمای کار | -40 °C تا +85 °C |
| رعایت | تطابق با RoHS |
| ابعاد | اندازه |
|---|---|
| طول | 21.60 ± 0.5 میلی متر |
| عرض | 15.6 میلی متر |
| ارتفاع (پیش) | 11.35 میلی متر |
| ارتفاع (پشت) | 8.9 میلی متر |
| پارامتر | مشخصات |
|---|---|
| نسبت چرخش | 1CT: 1CT ± 5٪ |
| محرک مدار باز (OCL) | ≥ 350 μH @ 100 kHz، 0.1 V، 8 mA DC Bias |
| از دست دادن ورودی | ≤ 1.2 دی سی بی (1100 مگاهرتز) |
| خسارت بازده* | برگه ی داده ها را ببینید (معتمد به فرکانس) |
| صداي متقابل | ≤ -30 دبیل (۱۱۰۰ مگاهرتز) |
| رد حالت مشترک (CMR) | ≤ -30 دبیل (۱۱۰۰ مگاهرتز) |
| جداسازی (PHY تا خط) | 1500 ورمی |
| دمای کار (برقی) | -40 °C تا +85 °C |
*مقادیر ضایعات بازده به فرکانس بستگی دارد؛ لطفاً برای جدول کامل ضایعات بازده به ورق رسمی مراجعه کنید.
| ماده | مشخصات |
|---|---|
| دمای پیش گرم کردن | ۱۵۰ ۰۲۰۰ درجه سانتیگراد |
| زمان گرم کردن | 60 180 s |
| دمای نگه داشتن / خیس کردن | ۲۱۷ °C |
| زمان بالاتر از ۲۱۷ درجه سانتیگراد | 60 150 s |
| دمای اوج | 250 °C (+0 / -5 °C) |
| زمان اوج | حداکثر 5 ثانیه |
| نرخ گرمایش | ≤ 3 °C/s |
| نرخ خنک کننده | ≤ 6 °C/s |
| کل زمان جریان مجدد | ≤ 6 دقیقه |
| تولید کننده | شماره قطعات سازگار |
|---|---|
| "ورث الکترونيک" | 7498011122AR |
| "ورث الکترونيک" | 7498011122 |
LPJ19911ADNL یک کانکتور SMT RJ45 تک پورت با مغناطیس 10/100BASE-T یکپارچه ، وضعیت LED ، انگشتان یدکی EMI (تب های محافظ) و یک ردپای سازگار با SMT است.طراحی شده برای فضای صرفه جویی در رابط های LAN در مصرف کننده، PCB های صنعتی و جاسازی شده، این قطعه برای یکپارچگی قابل اعتماد سیگنال، عملکرد در دمای وسیع (-40 °C تا +85 °C) و مونتاژ SMT خودکار طراحی شده است.
A: 10/100BASE-T (Fast Ethernet). این نوع برای PoE رتبه بندی نشده است.
A: بله برای مونتاژ بازپرداخت SMT طراحی شده است. از مشخصات بازپرداخت IR ارائه شده پیروی کنید و با مونتاژر خود تأیید کنید.
الف:-40 °C تا +85 °C(بر اساس مشخصات ارائه شده)
ج: بله شامل یک لینک به ورق اطلاعات رسمی/pdf در صفحه محصول و فایل های CAD STEP / 2D قابل دانلود اگر در دسترس باشد.
