شماره مدل: J0C-0003NL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 720 عدد
قیمت: $0.85
جزئیات بسته بندی: 120pcs / reel، 6Reel = 35 * 35 * 35cm = 9KGS (720pcs) / کارتن
زمان تحویل: 3-5 روز
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3000000/ماه
مشخصات: |
J0C-0003NL |
قسمت شماره: |
LPJ19113DNL |
سری: |
کانکتور RJ45 با مغناطیسی یکپارچه |
اترنت: |
10/100BASE-TX |
نصب: |
سوار بر سطح (SMT) |
ولتاژ جداسازی: |
1500 Vrms |
نسبت چرخش: |
TX:1CT:1 / RX:1CT:1 |
OCL: |
≥350 µH |
مشخصات: |
J0C-0003NL |
قسمت شماره: |
LPJ19113DNL |
سری: |
کانکتور RJ45 با مغناطیسی یکپارچه |
اترنت: |
10/100BASE-TX |
نصب: |
سوار بر سطح (SMT) |
ولتاژ جداسازی: |
1500 Vrms |
نسبت چرخش: |
TX:1CT:1 / RX:1CT:1 |
OCL: |
≥350 µH |

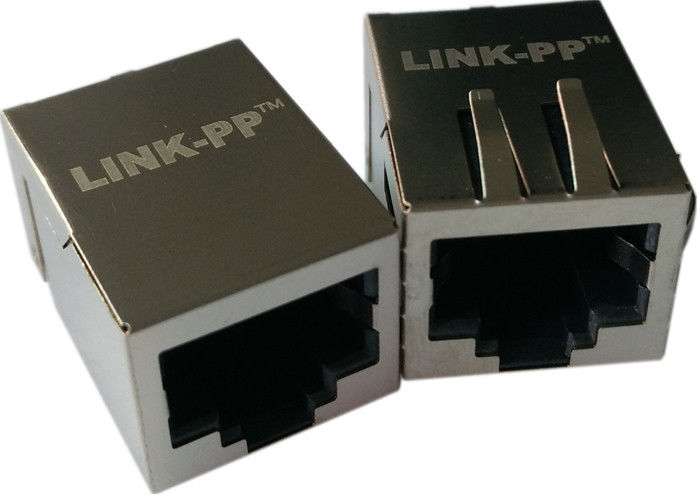

J0C-0003NLیکیک کانکتور RJ45 تک پورت با مغناطیس یکپارچه (MagJack)برایبرنامه های 10/100Base-TX Ethernet.
متعلق بهسری PulseJack J0Cو تبدیل کننده های جداسازی اترنت و فیلتر کردن حالت مشترک را در داخل خانه کانکتور ادغام می کند، طراحی PCB را ساده می کند و عملکرد EMI را بهبود می بخشد.
دستگاه ازردپای نصب روی سطح (SMT)وساختار کم پروفایل، که آن را برای دستگاه های شبکه فشرده مانند روترها، جعبه های بالا و کنترل کننده های صنعتی مناسب می کند.
| پارامتر | مشخصات |
|---|---|
| نسبت چرخش | 1CT:1 (TX) ، 1CT:1 (RX) |
| جهت گیری کانکتور | تاب بالا |
| شاخص های LED | سبز / زرد |
| انگشت EMI | آره |
| مدار BST | نه |
| فرکانس | ضایعات ورودی (حداکثر) |
|---|---|
| 1 ¢ 65 مگاهرتز | -1.0 دسیبل |
| فرکانس | ضایعات بازگشت (دقیقه) |
|---|---|
| 1 ️ 10 مگاهرتز | -20 دی سی بی |
| 30 مگاهرتز | -16 ديسيبل |
| ۶۰٫۸۰ مگاهرتز | -12 ديسيبل |
| فرکانس | صدای عبور (دقیقه) |
|---|---|
| 1 ️ 10 مگاهرتز | -40 ديسيبل |
| 30 ️ 60 مگاهرتز | -35 ديسيبل |
| ۶۰ ۰۱۰ مگاهرتز | -30 دی سی |
| فرکانس | CMR (Min) |
|---|---|
| 1 ️ 50 مگاهرتز | -30 دی سی |
| 50 ️ 130 مگاهرتز | -20 دی سی بی |
| پارامتر | مشخصات |
|---|---|
| ولتاژ عایق کن هاپ | 1500 Vrms @ 60 Hz |
| پارامتر | مشخصات |
|---|---|
| نوع کانکتور | RJ45 با مغناطیس یکپارچه |
| پیکربندی پورت | 1 × 1 |
| تعداد تماس ها | 8P8C |
| نوع نصب | نصب سطح (SMT) |
| جهت گیری | زاویه راست (90°) |
| محافظ | محافظت شده |
| مواد مسکن | ترموپلاستیک با دمای بالا |
| مواد تماس | فوسفور برنز |
| پوشش تماس | طلا بر نیکل |
| ارتفاع بالای PCB | ~ 13.6 میلی متر |
درJ0C-0003NLدررابط های 10/100Base-TX Ethernetدر صورتی که یک کانکتور RJ45 فشرده با مغناطیس یکپارچه مورد نیاز باشد.
کاربردهای معمول شامل روترها، سوئیچ ها و دستگاه های شبکه ای جاسازی شده است.
-آره.
کانکتور ادغام می کنهترانسفورماتورهای منزوی LAN و فیلتر کردن حالت مشترککه نیاز به مغناطیس خارجی را از بین می برد.
کانکتور پشتیبانی می کند10 Mbps و 100 Mbps Ethernet (10/100Base-TX)شبکه ها
دستگاه برایمجموعه PCB نصب سطح (SMT)، که باعث می شود برای تولید خودکار مناسب باشد.
در مقایسه با ترانسفورماتور جدا + RJ45 راه حل، اتصال MagJack یکپارچه مانندJ0C-0003NLمزایای متعددی دارند:
ترانسفورماتورهای اترنت در داخل محفظه کانکتور یکپارچه شده اند و نیاز به سطح صفحه را کاهش می دهند.
طراحان می توانند مستقیماً Ethernet PHY را به رابط MagJack بدون مسیریابی پیچیده ترانسفورماتور متصل کنند.
فیلتر کردن حالت مشترک یکپارچه باعث بهبود سرکوب تداخل الکترومغناطیسی می شود.
اجزای خارجی کمتر پیچیدگی تولید و هزینه مونتاژ را کاهش می دهد.
درJ0C-0003NL اتصال MagJack یکپارچهارائه یک راه حل جمع و جور و قابل اعتماد برایرابط های 10/100Base-TX Ethernet.
با مغناطیس داخلی ، عملکرد EMI قوی و اتصال استاندارد RJ45 ، طراحی سخت افزار اترنت را ساده می کند در حالی که مطابق با استانداردهای شبکه IEEE است.
این باعث می شود که این یک انتخاب عالی برایسیستم های شبکه ای جاسازی شده، روترها، سوئیچ ها و تجهیزات صنعتی اترنت.
