جزئیات محصول
محل منبع: چين
نام تجاری: LINK-PP
گواهی: ISO9001,SGS,REACH,UL,RoHS

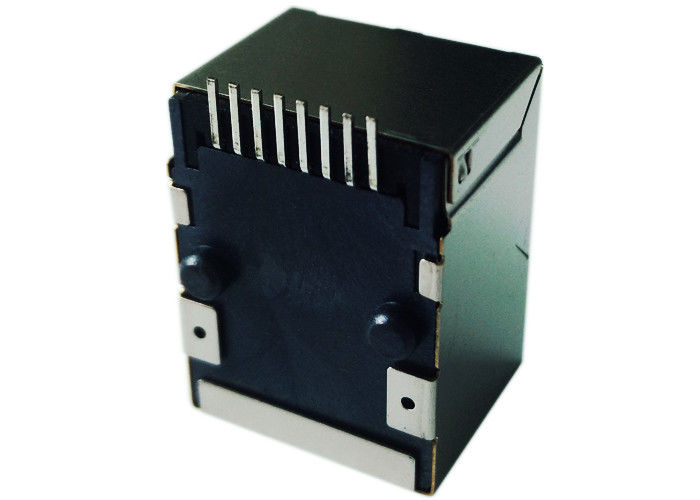

شماره مدل: JX0C-0005NL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 720
قیمت: Supportive
جزئیات بسته بندی: 120pcs / reel، 6Reel = 35 * 35 * 35cm = 9KGS (720pcs) / کارتن
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 6000 کیلوگرم در ماه
مشخصات: |
JX0C-0005NL |
بخش شماره: |
LPJ19411DNL |
اترنت: |
1x 10 / 100Mbps |
نصب و استقرار: |
180 درجه |
شاخص ها: |
هیچ LEDs |
نمونه: |
در دسترس |
مشخصات: |
JX0C-0005NL |
بخش شماره: |
LPJ19411DNL |
اترنت: |
1x 10 / 100Mbps |
نصب و استقرار: |
180 درجه |
شاخص ها: |
هیچ LEDs |
نمونه: |
در دسترس |
 |  |
مشخصات برق @ 25 ℃
نسبت 1.Turns (± 2٪):
TX = 1CT: 1CT RX = 1CT: 1CT
2.OCL: 350uH Min
@ 100KHz، 0.1V، 8mA DC اختلال
افت 3.Insertion:
1 ~ 100MHz: -1.0dB حداکثر
افت بازده (dB Min):
1 ~ 30 مگاهرتز: -16 30 ~ 60 مگاهرتز: -12
60 ~ 80 مگاهرتز: -10
5.Crosstalk (dB Min):
1 ~ 30 مگاهرتز: -40 30 ~ 60 مگاهرتز: -35
60 ~ 100 مگاهرتز: -30
6.CMR (dB Min):
1 ~ 50 مگاهرتز: -40 50 ~ 150MHz: -30
7.Hipot: 1500V AC 6S 1mA
دمای عملیاتی: -40 ℃ ~ + 85 ℃.
| شرح تست | SPEC | 1 | 2 | 3 | 4 | 5 | آزمون FREQ. | |||||||
| تگزاس | RX | تگزاس | RX | تگزاس | RX | تگزاس | RX | تگزاس | RX | |||||
| OCL | حداقل 350UH دقیقه | 575 | 570 | 563 | 561 | 580 | 578 | 612 | 609 | 588 | 576 | 100KHz 0.1V 8mA | ||
| نرخ چرخش (± 2٪) | تگزاس | 1CT: 1CT | خوب | خوب | خوب | خوب | خوب | خوب | خوب | خوب | خوب | خوب | --- | |
| RX | 1CT: 1CT | |||||||||||||
| از دست دادن درج | -1.0dB MAX | -0.23 | -0.22 | -0.21 | -0.20 | -0.28 | -0.22 | -0.23 | -0.24 | -0.27 | -0.22 | 1-65 مگاهرتز | ||
| برگشت ضرر | -18dB MIN | -35.5 | -33.1 | -36.7 | -37.6 | -31.5 | -30.4 | -34.3 | -31.1 | -36.2 | -33.6 | 1 تا 10 مگاهرتز | ||
| -14dB MIN | -28.2 | -27.8 | -29.2 | -28.8 | -28.5 | -29.3 | -28.8 | -27.6 | -26.9 | -27.5 | 30 مگاهرتز | |||
| -10dB MIN | -15.7 | -14.9 | -14.5 | -14.1 | -13.8 | -14.7 | -15.2 | -14.5 | -16.2 | -14.8 | 60-100 مگاهرتز | |||
| تداخل | -35dB MIN | -42.4 | -40.7 | -38.1 | -40.4 | -38.6 | 1-60 مگاهرتز | |||||||
| -30dB MIN | -36.4 | -34.0 | -33.6 | -37.1 | -33.9 | 60-100 مگاهرتز | ||||||||
| رد حالت معمول | -20dB MIN | -38.1 | -35.6 | -39.5 | -37.1 | -37.1 | -33.7 | -36.7 | -38.3 | -33.6 | -35.8 | 1-130 مگاهرتز | ||
| جداسازی Hipot | 1500Vrms MIN | خوب | خوب | خوب | خوب | خوب | خوب | خوب | خوب | خوب | خوب | PRI به SEC | ||
