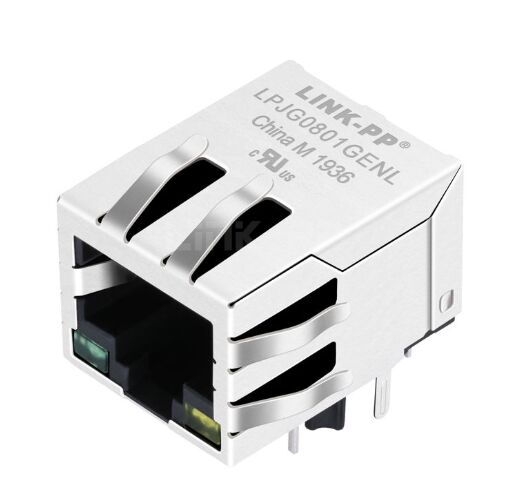

48F-01GYD2NL 1000BASE-T RJ45 جک مغناطیسی تک پورت از طریق سوراخ

48F-01GYD2NL یک درگاه 1000BASE-T RJ45 MagJack با مغناطیسی یکپارچه، بسته سوراخ، مطابقت با RoHS و روکش طلای 6u اینچی برای اتصال اترنت قابل اعتماد است.

48F-01GYD2NL 1000BASE-T RJ45 MagJack نمای کلی

راMagJack 48F-01GYD2NL RJ45 1000BASE-Tیک استکانکتور اترنت مدولار تک پورت با مغناطیسی یکپارچهبرای عملکرد پایدار شبکه گیگابیت طراحی شده است. اینجک RJ45 از طریق سوراخبرای برنامه های LAN خواستار ساخته شده است که در آن یکپارچگی سیگنال، عملکرد EMI و دوام طولانی مدت اهمیت دارد.

باانطباق با RoHS،آبکاری طلا 6u، و قوی استطراحی نصب از طریق سوراخ،48F-01GYD2NLبرای تجهیزات شبکه ای که نیاز به تجهیزات قابل اعتماد دارند مناسب استاتصال اترنت 1000BASE-Tدر قالبی فشرده و سازگار با تولید.

چرا 48F-01GYD2NL RJ45 MagJack را انتخاب کنید؟

را48F-01GYD2NL 1000 BASE-T RJ45 MagJackجک مدولار و عملکرد ترانسفورماتور مغناطیسی را در یک جزء یکپارچه ترکیب می کند. این به ساده سازی طراحی PCB، کاهش فضای برد و بهبود کارایی مونتاژ کمک می کند.

مزایای کلیدی عبارتند از:

• مغناطیسی یکپارچه برایاترنت 1000BASE-T
• تک پورت RJ45طراحی برای چیدمان های فشرده
• بسته از طریق سوراخبرای نصب ایمن PCB
• نسخه RoHSبرای طراحی های سازگار با محیط زیست
• آبکاری طلا 6uبرای بهبود قابلیت اطمینان تماس
• پشتیبانی از LED برای نشانگر پیوند/فعالیت
• طراحی شده برای عملکرد پایدار در محیط های صنعتی و شبکه

48F-01GYD2NL RJ45 با مغناطیسی مشخصات

مشخصات فنی

مشخصات الکتریکی در دمای 25 درجه سانتی گراد

طراحی شده برای انتقال قابل اعتماد Gigabit Ethernet،کانکتور 48F-01GYD2NL RJ45 با مغناطیسیعملکرد الکتریکی قوی را در محدوده فرکانس مورد نیاز ارائه می دهد.

1. نسبت چرخش:1CT:1CT (±5%)

2. اندوکتانس:حداقل 350 μH در 100 کیلوهرتز، 0.1 ولت، 8 میلی آمپر

3. از دست دادن درج:حداکثر 1.2 دسی بل (0.3 تا 100 مگاهرتز)

4. ضرر برگشتی:

• -16 دسی بل در دقیقه (1 تا 30 مگاهرتز)
• -13.5 دسی بل دقیقه (40 مگاهرتز)
• -11.5 دسی بل دقیقه (50 مگاهرتز)
• -10 دسی بل در دقیقه (60 تا 80 مگاهرتز)

5. بحث متقابل:

• -40 دسی بل در دقیقه (30 مگاهرتز)
• -36 دسی بل دقیقه (60 مگاهرتز)
• -30 دسی بل در دقیقه (100 مگاهرتز)

6. رد حالت معمول:

• -35 دسی بل در دقیقه (30 مگاهرتز)
• -32 دسی بل دقیقه (60 مگاهرتز)
• -30 دسی بل در دقیقه (100 مگاهرتز)

7. Hi-Pot / ولتاژ جداسازی:1500 Vrms / 0.5 میلی آمپر / 60 ثانیه یا 1650 Vrms / 0.5 میلی آمپر / 2 ثانیه

برگه داده 48F-01GYD2NL

برگه اطلاعات 48F-01GYD2NL RJ45 - مکانیکال

برگه داده کانکتور 48F-01GYD2NL RJ45 - شماتیک

48F-01GYD2NL مواد و ساخت و ساز جزئیات

را48F-01GYD2NL MagJackبا مواد بادوام برای پشتیبانی از عمر طولانی و عملکرد الکتریکی ثابت ساخته شده است.

مواد اصلی

• مواد مسکن:نایلون 66، UL94V-0، مشکی
• درج مواد:فسفر برنز C5210 EH ضخامت 0.35 میلی متر
• درج پایه:PBT GF، UL94V-0
• مواد تخته:PBT GF، UL94V-0
• مواد تماس:فسفر برنز C5210 EH ضخامت 0.35 میلی متر
• سپر فلزی:برنج C2680 با آبکاری نیکل

آبکاری

• نیکل
• 100% قلع
• آبکاری طلا موجود از3u" تا 50u"، با6u”برای این نسخه مشخص شده است

چیدمان LED و پین

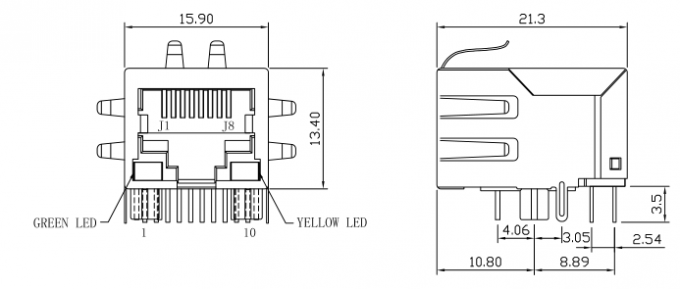

اینتک پورت RJ45 MagJackشامل پشتیبانی LED برای نشان دادن وضعیت شبکه است. نقاشی نشان می دهدLED سمت چپوLED سمت راستموقعیت‌ها، آن را برای طرح‌هایی که نیاز به بازخورد بصری/پیوند بصری واضح دارند، مناسب می‌کند.

این شماتیک همچنین اتصالات یکپارچه ترانسفورماتور و اتصال زمین محافظ را نشان می دهد که از اجرای عملی PCB برای رابط های اترنت گیگابیتی پشتیبانی می کند.

نمایه لحیم کاری موج پیشنهادی

برای مونتاژ، شرایط لحیم کاری موجی توصیه می شود:

• پیک دما (TP):250 ± 10 درجه سانتیگراد
• زمان پیک دما:حداکثر 5 ثانیه

این شرایط به پشتیبانی از عملکرد لحیم کاری قابل اعتماد در طول تولید کمک می کند.

سوالات متداول درباره 48F-01GYD2NL Through Hole RJ45 MagJack

اگر به دنبال یکقابل اعتماد 1000BASE-T RJ45 MagJack،48F-01GYD2NLترکیبی قوی از مغناطیسی یکپارچه، پایداری در سوراخ، انطباق با RoHS و آبکاری تماس بادوام را ارائه می دهد. این یک انتخاب عملی برای طرح های اترنت گیگابیتی است که به عملکرد سیگنال قابل اعتماد، نشانگر LED واضح و عمر طولانی نیاز دارند.

1. 48F-01GYD2NL چیست؟

را48F-01GYD2NLیک استتک پورت RJ45 MagJackبا مغناطیسی یکپارچه برایاترنت 1000BASE-Tبرنامه های کاربردی

2. آیا 48F-01GYD2NL برای اترنت گیگابیتی مناسب است؟

بله. برای طراحی شده است1000BASE-Tعملکرد، آن را برای طرح های اترنت گیگابیتی مناسب می کند.

3. آیا این کانکتور RJ45 از LED پشتیبانی می کند؟

بله. نقشه مکانیکی نشان می دهدLED چپ و راستپشتیبانی از نشانگر وضعیت شبکه

4. آیا 48F-01GYD2NL RoHS سازگار است؟

بله. این نسخه به صورت a مشخص شده استنسخه RoHS.

5. نوع نصب چیست؟

را48F-01GYD2NL MagJackاز a استفاده می کنداز طریق سوراخبسته ای برای اتصال ایمن PCB
