جزئیات محصول:
پرداخت:
|
| مشخصات: | ARV11-3689 | مورد شماره: | LPJD0696B9NL |
|---|---|---|---|
| فایل ها: | گام / 3D IGS PDF Datasheet | کاربرد: | 100 / 1000Base-T |
| خاتمه دادن: | لحیم کاری | ماتینینگ: | ورودی DIP / بالا |
| صلیب روبرو: | LPJD0696B9NL = ARV11-3689 | ||
| برجسته: | ,,multi port connector |
||

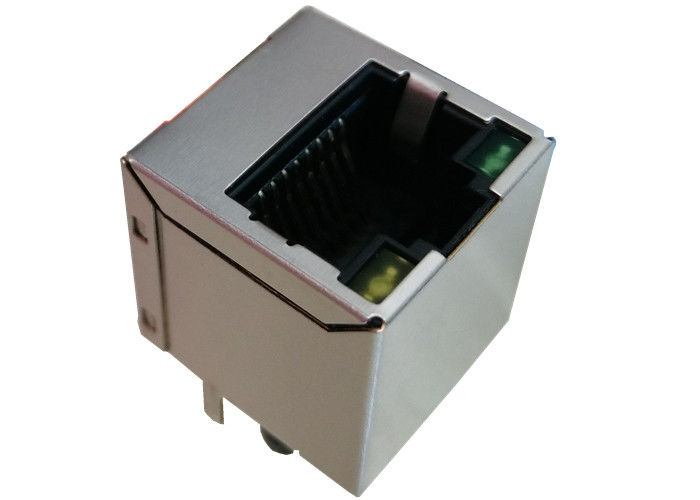

| ARV11-3689 | عمودی Mount Rj45 Jack | ورودی Rj45 Gigabit بالا | ورودی عمودی Rj45 |
ARV11-3689 ALLIED Cross / PDF / datasheet / قیمت / 3D / Cross10 / 100 BaseT، LED G / Y، بدون انگشتان EMI
1. سپر 0.20mm THICKNESS BRASS C2680 H. PLICKING NICKEL 20U "دقیقه
2. مسکن استاندارد مواد PA66، شیشه ای پر پلی استر UL94V-0 استاندارد رنگ زرد
3. RJ ترمینال- پلاستیک: PA66، UL94V-0، استاندارد رنگ زرد.
پین: 0.35mm ضخامت فسفر برنز C5210 EH.
پوشش: نیکل 40u "-60u" برای همه و Sn 100٪، و
6u "، 15u"، 30u "، 50u" طلاکاری.
4. پایانه ورودی: پلاستیک PA66، شیشه ای پر شده، UL94V-0، استاندارد رنگ زرد.
پین: 0.35mm ضخامت C5191-H
پوشش: نیکل 40u "-60u" برای همه و Sn 100٪.
مشخصات الکتریکی: @ 25 ℃
1.Inductance: 350uH Min
@ 100KHz، 0.1V، 8mA DC BIAS
نسبت 2.Turns (± 2٪):
TX = 1CT: 1 RX = 1CT: 1
افت 3.Insertion:
1-100 مگاهرتز: -1.0dB حداکثر
افت بازده (بار 100Ω):
1-30 مگاهرتز: -18dB حداقل
30-60 مگاهرتز: -16dB حداقل
60-80 مگاهرتز: -12dB حداقل
80-100 مگاهرتز: -10 دسی بل Min
5.Crosstalk:
1-100 مگاهرتز: -30dB حداقل
حالت 6.Common حالت رد:
1-100 مگاهرتز: -30dB حداقل
7.HI-POT: 1500Vrms Min @ 60Hz
محدوده دما 8.Operating: 0 ℃ تا 70 ℃ / -40 ℃ تا 85 ℃
| پورت Gigabit تنها کوه عمودی Mount RJ45 ARV11-3689 ALLIED COMPONENTS Cross | ||
|---|---|---|
| ARV11-3689 | ARJC02-111008B | ARV11-3689 |
| ARJ11A-MASL-QU2 | ARJC07-111071A | ARJ11C-MCSAT- AB-xMU2 |
| ARJC07-111071A | ARV11-3868I | ARJ11C-MASAA- BA-xLU2 |
| ARJ11A-MDSN-MU2 | ARJC02-111006K | ARJ11C-MASAB- BA-xMU2 |
| ARJC07-111071A | ARV11-3689 | ARJ11C-MASAD- AA-xMU2 |
| ARJ11B-MASAA-MU2 | ARJC02-111006K | ARJC01-111002AR |
| ARJ11B-MASAI-MU2 | ARJC01-111002AR | ARJ11D-MASB-BA-XMU2 |
| ARJ11B-MASAJ-MU2 | ARJC01-111002T | ARJ11D-MCSC-LU2 |
| ARV11-3689 | ARJC02-111006K | ARJ11D-MDSD-AB-XLT2 |
| ARJ11B-MASAN-LU2 | ARV11-3832 | ARV11-3689 |
| ARJ11B-MASBF-LU2 | ARJC01-111002AR | ARJ11D-MDSE-AB-XMU2 |
| ARV11-3832 | ARV11-3689 | ARJ11D-MASE-AB-XMU2 |
| ARJ11B-MASCB-LT2 | ARJP11A-MASA-BA-EMU2 | ARJ11D-MDSG-BA-XMU2 |
| ARJ11B-MBSCB-AB-ELT2 | ARV11-3689 | ARJ11D-MASG-BA-XMU2 |
| ARJC01-111002AR | ARJP11A-MBSB-AB-EMU2 | ARJ11D-MASG-AA-XMU2 |
| ARJ11B-MESBQ-AB-EMU2 | ARJC02-111006E | ARJC01-111002AR |
| ARJ11B-MASBQ-MU2 | ARJP11B-MASA-BA-EMU2 | ARJ11D-MDSH-AB-XLU2 |
| ARJC07-111071A | ARJP11B-MBSB-AB-EMU2 | ARJ11D-MASH-BA-XLU2 |
| ARJ11B-MFSBQ-AA-EMU2 | ARJC07-111071A | ARJ11D-MBSJ-A-DA-HLT2 |
| ARV11-3689 | ARJP11C-MASB-AB-A-FMU2 | ARJ11D-MBSK-A-DA-HMU2 |
| ARJ11B-MASBR-QU2 | ARV11-3832 | ARJ11D-MBSL-A-DA-HLU2 |
پورت Gigabit تنها کوه عمودی Mount RJ45 ARV11-3689 ALLIED COMPONENTS Cross
