جزئیات محصول:
پرداخت:
|
شماره قطعه: | 48025-1090 | ساخته شده در چین: | SM-LPJ6014AWNL |
---|---|---|---|
تقلید: | RJ45 با Magnetics مجتمع | منفعل اصلی: | LINK-PP |
خانواده محصول: | جکهای مدولار / شاخه | نمونه: | رایگان در دسترس است |
برجسته: | ,,rj45 with magnetics |
شماره قطعه | ساخت چین | سازنده | شرح |

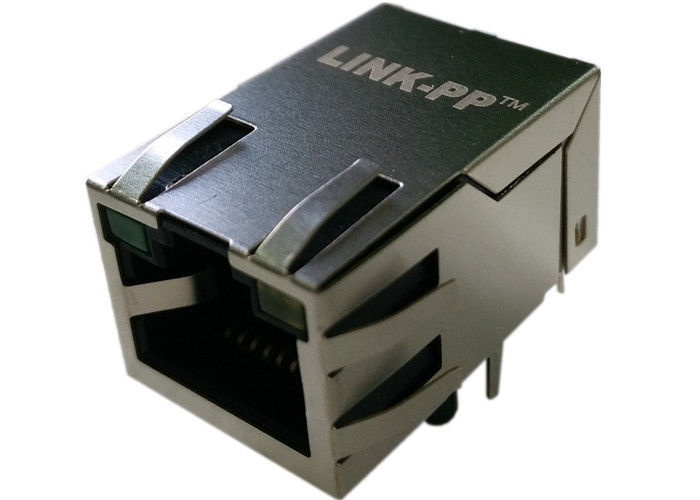

48025-1090 | SM-LPJ6014AWNL | LINK-PP | جک مدولار با Magnetics مجتمع با LEDS |
سلسله | نوع اتصال | برنامه های کاربردی | نوع نصب |
اتصالات، اتصالات | LINK-PP Rj45 | 10/100 مگابیت در ثانیه | سوراخ سوراخ |
گرایش | خاتمه دادن | رنگ LED | محافظ |
زاویه 90 درجه (راست) | لحیم کاری | G / G | محافظت شده |
48025-1090 نکات آزمون (25 ± 5 ℃) 1.TR:(100KHz، 100mV)؛ TX = 1CT: 1CT ± 3٪ RX = 1CT: 1CT ± 3٪ P2.LX: (100KHz، 100mV، 8mA، DC اختلال) PINS: (P1، P3)، (P4، P6) = 350UH MIN 3.HIPOT: PINS (P1، P2، P3) TO (J1، J2) = 1500VAC PINS (P4، P5، P6) TO (J3، J6) = 1500VAC 4.INSERTION LOSS: -1.0dB MAX @ 1.0MHz تا 65MHz خرابی 5.RETURN: -20dB MIN @ 1 مگاهرتز تا 10 مگاهرتز -16dB مینی 10 مگاهرتز تا 30 مگاهرتز -12dB MIN @ 30 مگاهرتز تا 60 مگاهرتز -10dB MIN @ 60 مگاهرتز تا 100 مگاهرتز 6.CROSS TALK: -40dB MIN @ 1 مگاهرتز تا 30 مگاهرتز -35dB مینی 30 تا 60 مگاهرتز -30dB MIN @ 60 مگاهرتز تا 100 مگاهرتز 7.COMMON TO REJECTION OF COMMON MODE: -30dB MIN @ 1MHz تا 50MHz -20dB مینی 50 مگاهرتز تا 150 مگاهرتز دمای عملیاتی: -40 ℃ ~ + 85 ℃. |
