جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: LP5014ANL / LP5014NL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
شماره قطعه: |
LP5014ANL / LP5014NL |
نوع محصولات: |
پورت دوگانه 1000Base-T ماژول مغناطیسی |
پین: |
48 |
بی حسی: |
درگاه گیگابیت اترنت 2 |
Munafactuer اصلی: |
لینک |
نمونه های رایگان: |
موجود |
شماره قطعه: |
LP5014ANL / LP5014NL |
نوع محصولات: |
پورت دوگانه 1000Base-T ماژول مغناطیسی |
پین: |
48 |
بی حسی: |
درگاه گیگابیت اترنت 2 |
Munafactuer اصلی: |
لینک |
نمونه های رایگان: |
موجود |

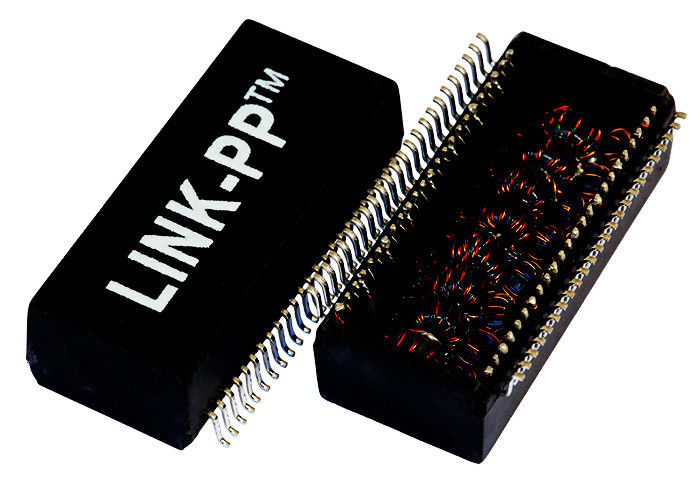

The LP5014ANL / LP5014NL یک Gigabit Ethernet Transformer با کارایی بالا است که برای 1000Base-T applications طراحی شده است. با ماژول‌های مغناطیسی دو پورت، ایزولاسیون، یکپارچگی سیگنال و سرکوب EMI را برای اتصال اترنت قابل اعتماد فراهم می‌کند.
این قطعه به طور گسترده در LAN-on-Motherboard (LOM), switches, hubs, SOHO ADSL modems, and network interface cards استفاده می‌شود.
|
Trader PN |
Manufacturer PN |
سازنده | شرح |
| LP5014ANL / LP5014NL | LP5014ANL / LP5014NL | LINK-PP |
ماژول های مغناطیسی 1000Base-T |
| سری | نوع ترانسفورماتور | کاربردها | نسبت تبدیل |
| ترانسفورماتور LAN | ایزولاسیون و رابط داده | 1000 Base-T | 1:1 |
| نوع نصب | اندازه / ابعاد | ارتفاع - نشسته (حداکثر) | قیمت واحد |
| نصب سطحی | 28.00mm x 15.40 mm | 7mm | قابل مذاکره |
1. افت درج (1–100 مگاهرتز): حداکثر -1.4 دسی بل
2. افت بازگشت (حداقل دسی بل):
• 1–30 مگاهرتز: -16
• 40 مگاهرتز: -14.4
• 50 مگاهرتز: -13.1
• 60–80 مگاهرتز: -12
• 100 مگاهرتز: -10
3. تداخل (حداقل دسی بل):
• 30 مگاهرتز: -43.5
• 60 مگاهرتز: -37.5
• 100 مگاهرتز: -33
4. DCMR (حداقل دسی بل):
• 30 مگاهرتز: -45
• 60 مگاهرتز: -40
• 100 مگاهرتز: -35
