جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,ROHS,Reach,ISO

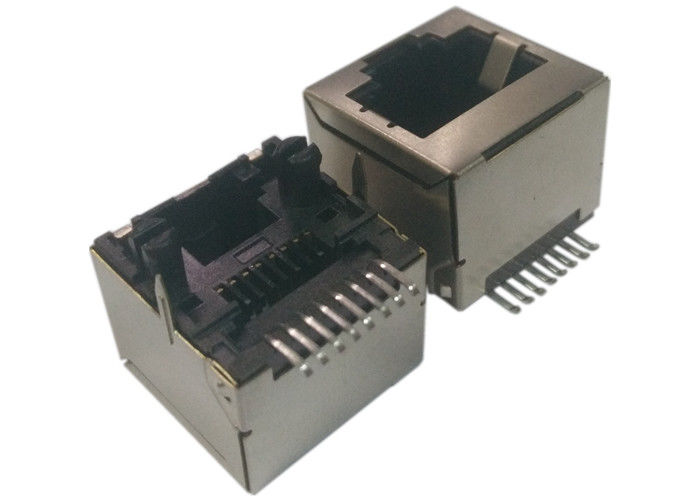

شماره مدل: LPJE660DNL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000 / 25K
قیمت: $0.09-$1.85
جزئیات بسته بندی: زبانه و حلقه
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3000000/ماه
مشخصات: |
LPJE660DNL |
معادل: |
LPJE660DNL |
نصب و استقرار: |
SMD، عمودی |
کاربرد: |
Cat5 |
خاتمه دادن: |
لحیم کاری |
LED ها: |
هیچ کدام |
مشخصات: |
LPJE660DNL |
معادل: |
LPJE660DNL |
نصب و استقرار: |
SMD، عمودی |
کاربرد: |
Cat5 |
خاتمه دادن: |
لحیم کاری |
LED ها: |
هیچ کدام |
1. مواد:
مسکن - TEMP بزرگ. THERMOPLASTIC - LCP، رنگ: نگاه کنید به جدول، UL94V-0.
TERMINALS - 0.30 PHOS BRONZE THICK PHOTO PLATED
2.03μm MIN THICK MATTE TIN در منطقه پر کننده.
طلا (جدول را ببینید) در منطقه مساحت محلی
1.27μm MIN THICK NICKEL.
SHIELD - (نگاه کنید به جدول) 0.196 THK BRASS ساخته شده با 2.03μm-3.81μm
قلع MATTE THICK بیش از 0.76μm-2.03μm نیکل
UNDERPLATE OR 0.76-2.03μm NICKEL WITH SELECTIVE
TIN PLATED SOLDER TABS
2. JACK CAVITY مطابق با قوانین FCC و
مقررات بخش 68، بخش F.
ابعاد باز کردن پانل پیشنهاد شده. دیدن
APPLICATION SPEC 114-2154 برای ضخامت PANEL
توصیه های موقعیتی
تصویب پیشنهاد شده در بالای اتصال دهنده
و باز کردن پانل بالا
بسته بندی شده: TAPE POCKET & REEL (از طریق مشخصات EIA 481)
عرض نوار POCKET - 44mm
POCKET PITCH - 24mm
DEPTH POCKET - 16.7 میلی متر
پوشش محافظ، PSA
تریل TAPE COVER را پوشش می دهد - 1220 میلیمتر، بر روی حوضچه رول قرار گرفته است
پلاستیک ریل - دیامتر 381 میلی متر
مقدار محصول - 200 قطعه در هر ریل
پس از نصب مجدد ZERO POST با طرح توصیه شده PCB
DATUM ایجاد شده توسط مشتری.
اتصال دهنده باید به عنوان پانل THRU قرار می گیرد
نشان داده شده برای حمایت از TOP JACK MODULAR FOR RELIEF STRAIN.
CODE DATE OF PRODUCTION که تقریبا به صورت نشان داده شده است.
اولین شماره 2 سال، دومین شماره دو هفته است،
آخرین دیجیتال روز آخر هفته است
