جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO

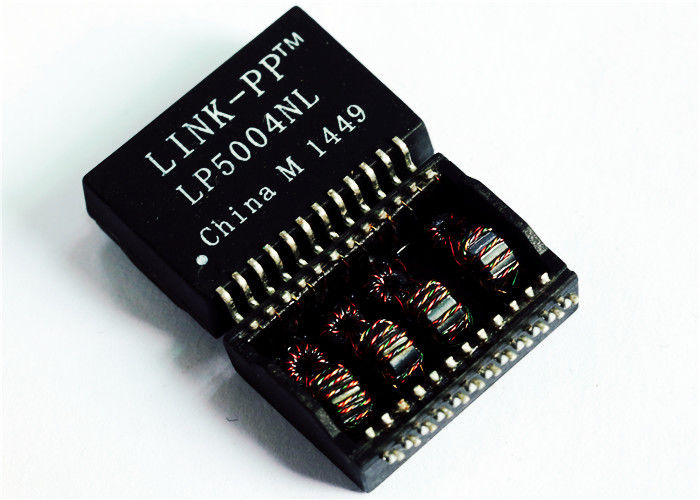

شماره مدل: LP5004NL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مورد: |
G24102MKG |
صلیب PN: |
LP5004NL |
شماره پین: |
24 پین |
سلسله: |
ترانسفورماتور GigE تنها بندر |
سبک ترك كردن: |
SMD / SMT |
ولتاژ جداسازی:: |
1500V |
نمونه: |
پیشنهاد رایگان |
بخش صلیب: |
G24102MKG = LP5004NL |
مورد: |
G24102MKG |
صلیب PN: |
LP5004NL |
شماره پین: |
24 پین |
سلسله: |
ترانسفورماتور GigE تنها بندر |
سبک ترك كردن: |
SMD / SMT |
ولتاژ جداسازی:: |
1500V |
نمونه: |
پیشنهاد رایگان |
بخش صلیب: |
G24102MKG = LP5004NL |
مشخصات الکتریکی @ 25 ° C
القاء القاء 350 μH دقیقه
با DC 8 mA DC @ 100 کیلوهرتز، 0.2 V
انسداد نشت .......... 0.50 μH حداکثر
@ 100 کیلوهرتز، 0.2 V
ظرفیت تعویض ........ 25 pF نوع.
@ 100 کیلوهرتز، 0.2 V
مقاومت DC .................... 0.90 Ω حداکثر
افت محرک 0.3-100 مگاهرتز
-1.1 dB حداکثر
افت بازده (dB min.)
0.3-30 مگاهرتز ..................................... 18
40 مگاهرتز .......................................... 14.4
50 مگاهرتز .......................................... 13.1
60-80 مگاهرتز ..................................... 12
بحث صلیبی (دبیان دقیقه)
0.3-30 مگاهرتز ..................................... 35
60-100 مگاهرتز .................................... 28
رد حالت معمول (dB min.)
0.3-30 مگاهرتز ..................................... 40
60 مگاهرتز ............................................. 35
80-100 مگاهرتز .................................... 30
نرخ تبدیل ........................... 1 CT: 1 ± 5٪
جداسازی Hi-Pot .... 1500 VAC 1 میلی آمپر 1 ثانیه.
دمای عملیاتی
.............................. -40 ° C تا +85 ° C
توضیحات بسته بندی Mfr | موافق ROHS |
REACH مطابق با | بله |
EU RoHS مطابق با | بله |
وضعیت | فعال بیش از 20 سال |
نوع ترانسفورماتور | ترانسفورماتور DATACOM |
کاربرد | LAN؛ 10/100/1000 BASE-T؛ ETHERNET |
ولتاژ جداسازی | 1500.0 V |
LINK-PP Cross | صلیب معادل سری سری LP5007NL |
پرونده موجود است | Datasheet / PDF، 3D Step / IGS |
سری تولید کننده | پین سوراخ PT61020EL به پین آنالوگ |
ویژگی نصب | MOUNT SURFACE |
تعداد توابع | 4 |
دمای کار حداقل | -40.0 سل |
دمای عملیاتی حداکثر | 85.0 سل |
روش بسته بندی | TAPE & REEL 350pcs / Reel |
ابعاد فیزیکی | L17.62XB12.2XH6.0 (میلی متر) |
القاء اولیه | μM 350 |
پایان ترمینال | TIN |
تبدیل نسبت (Np: Ns) | 1CT: 1؛ 1CT: 1 |
ارتفاع | 6.0 میلیمتر |
طول | 17.62 میلی متر |
عرض | 12.2 میلی متر |
ویژگی های اضافی | ابعاد ارتفاع شامل تینال نیز می باشد |
