جزئیات محصول
محل منبع: چين
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: L18N003-0
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
P / N: |
L18N003-0 |
سلسله: |
چهار پورت GigE ترانسفورماتور |
نصب و استقرار: |
دمیدن |
اسناد: |
PDF / Datasheet / 3D / IGS / Step / Stp |
متناوب: |
L18N003-0 => LPxxxNL |
نمونه: |
موجود 6 عدد |
P / N: |
L18N003-0 |
سلسله: |
چهار پورت GigE ترانسفورماتور |
نصب و استقرار: |
دمیدن |
اسناد: |
PDF / Datasheet / 3D / IGS / Step / Stp |
متناوب: |
L18N003-0 => LPxxxNL |
نمونه: |
موجود 6 عدد |
یادداشت:

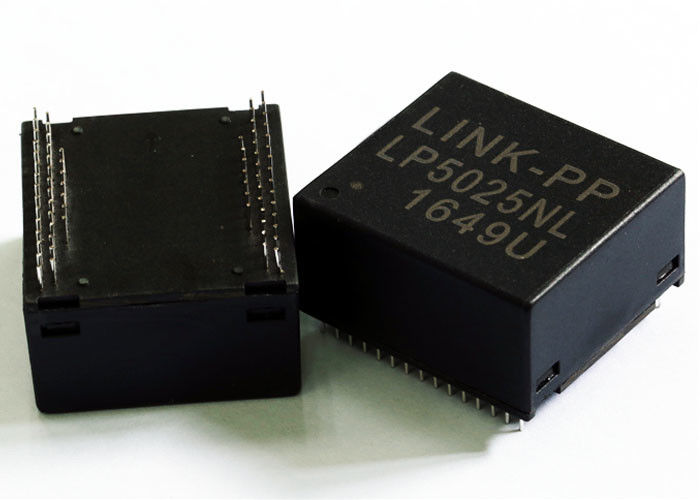

1 Lan Isolation Transformer L18N003-0
2 1000 Base -T Magnetics ماژول برنامه اترنت
3 پین برای پین سازگار با LINK-PP LPXXXNL
4 طراحی شده برای پشتیبانی از چهار گیگابیت اترنت
امکانات:
رابط کابل برای انزوا و انتشارات کم حالت معمولی. مطابق استاندارد IEEE 802.3ab برای 1000 BASE-T. مطابقت با الزامات ROHS
کاربرد:
xDSL / محصولات بی سیم / EPON / GPON / دوربین IP / NAS / STB / پزشکی
| مشخصات برق @ 25 ℃ | نوع: مقاومت کم 100Ω امپدانس |
| از دست دادن درج: | 1-50MHz -0.5 dB حداکثر 50-125 مگاهرتز -1.0 دسی بل حداکثر 125-200MHz -2.0 dB Max |
| برگشت ضرر : | 1 ~ 40MHz -20 dB Minload 100Ω 40-200MHz -20 + 15 * log (Freq مگاهرتز / 40 مگاهرتز) dB Minload 100Ω |
| بازتاب CM به تغییر تبدیل (REF) | 1 مگاهرتز -30 دسی بل Min 50 مگاهرتز -30 دسی بل Min 100 مگاهرتز -27 دسی بل Min 200 مگاهرتز -24 دسی بل Min |
| CM به DM تبدیل (REF) | 1-125 مگاهرتز -35 دسی بل Min |
| تفکیک پذیری به تبدیل CM (REF) | 1-10 مگاهرتز -48 دسی بل 10-200MHz -48 + 19 * log (Freq MHz / 10MHz) dB Min |
| CM به CM تضعیف (REF) | 1-200 مگاهرتز -25 دسی بل Min |
| بحث صلیبی (REF) | 1-125 مگاهرتز -30 دسی بل Min 125-200 مگاهرتز -25 دسی بل Min |
| القایی | @ 100KHz، 0.1V، 8mA DC BIAS 180uHMin |
| آزمون HiPot | @ 1500 Vrs |
| تبدیل نسبت می دهد | @ 1: 1 ± 5٪ |
| محدوده دمای کاری | 0 ° C تا + 70 ° C / -25 ° C تا + 105 ° C |
برچسب: 1000Base-T LAN Filter، Gigabit Ethernet Transformer
