جزئیات محصول
محل منبع: چين
نام تجاری: LINK-PP
گواهی: UL,ROHS,Reach,ISO
شماره مدل: HY911130AE
سند: LPJG0806FBNL.pdf
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000 / 25K
قیمت: $0.05-$1.28
جزئیات بسته بندی: 50 پیکسل / سینی، 1200pcs / carton
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 4500K-PCS / ماه
تعداد بنادر: |
درگاه 1x1 |
چفت کردن: |
پایین |
نرخ داده: |
1000 Base-T |
رنگ LED: |
سبز / زرد |
دمای نوک لحیم کاری موجی: |
حداکثر 260 ℃ |
زمان دمای نوک لحیم کاری موج: |
حداکثر 5 ثانیه |
شماره قطعه: |
HY911130AE |
سبک نصب: |
از طریق سوراخ (THT)، زاویه راست |
تعداد بنادر: |
درگاه 1x1 |
چفت کردن: |
پایین |
نرخ داده: |
1000 Base-T |
رنگ LED: |
سبز / زرد |
دمای نوک لحیم کاری موجی: |
حداکثر 260 ℃ |
زمان دمای نوک لحیم کاری موج: |
حداکثر 5 ثانیه |
شماره قطعه: |
HY911130AE |
سبک نصب: |
از طریق سوراخ (THT)، زاویه راست |

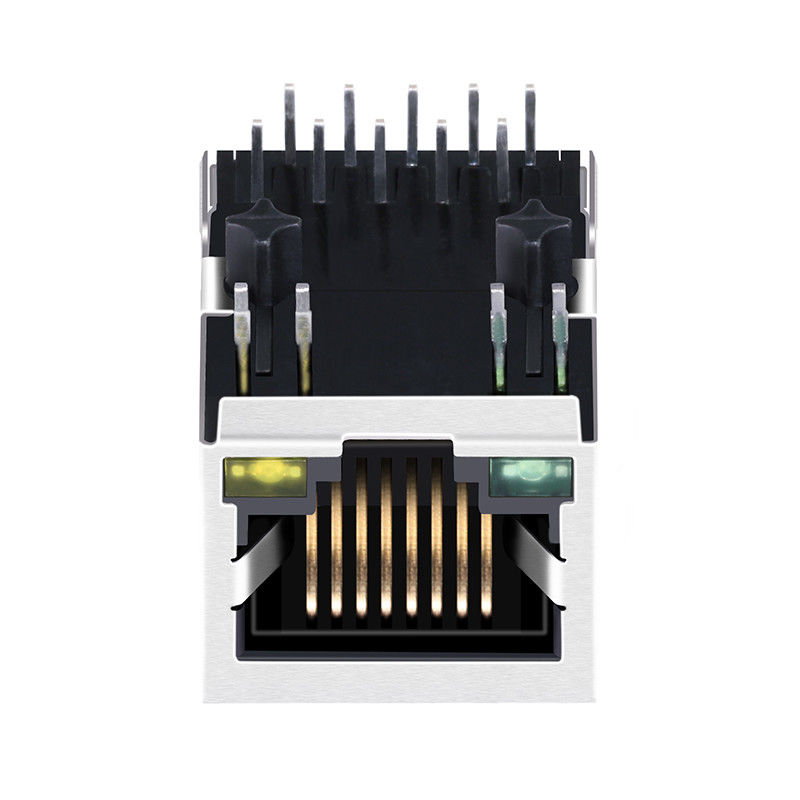

HY911130AE یک جک مغناطیسی گیگابیت RJ45 ممتاز است که برای ارائه اتصال شبکه قوی و پرسرعت برای تجهیزات ارتباطی مدرن طراحی شده است. این MagJack تک پورت 1x1، مغناطیس اترنت را در کانکتور RJ45 ادغام می کند و فضای PCB را کاهش می دهد و طراحی رابط شبکه را ساده می کند.
این کانکتور RJ45 که از برنامه های اترنت 10/100/1000Base-T پشتیبانی می کند، دارای ماژول های ترانسفورماتور یکپارچه، نشانگرهای LED سبز/زرد و طراحی نصب PCB با ورودی جانبی و زبانه پایین است. این محصول برای سوئیچ های اترنت، روترها، کنترلرهای صنعتی، کارت های رابط شبکه و دستگاه های ارتباطی تعبیه شده مناسب است.
| پارامتر | مشخصات |
|---|---|
| نوع محصول | جک مغناطیسی RJ45 |
| شماره قطعه LINK-PP | LPJG0806FBNL |
| مدل سازگار | HY911130AE |
| نوع کانکتور | جک RJ45 با مغناطیس یکپارچه |
| پیکربندی پورت | تک پورت 1x1 |
| سرعت اترنت | 10/100/1000 Base-T |
| تعداد موقعیت ها | 10P8C |
| نوع نصب | از طریق سوراخ |
| سبک نصب PCB | زاویه راست / ورودی جانبی |
| نشانگر LED | سبز / زرد |
| محافظت | بدون زبانه های محافظ EMI |
| موقعیت قفل | زبانه پایین |
| محدوده دما | 0 درجه سانتیگراد تا +70 درجه سانتیگراد |
| جنس PCB | FR4 |
| آبکاری تماس | طلا 6u"/15u"/30u" |
| نسبت دور RX/TX | 1CT:1CT |
| پشتیبانی PoE | غیر PoE |
| کاربرد | اترنت LAN |
| مورد | مقدار |
|---|---|
| نوع پورت | 1x1 RJ45 |
| جهت گیری | زاویه راست |
| نصب | PCB از طریق سوراخ |
| طول | 21.30 میلی متر |
| عرض | 15.90 میلی متر |
| ارتفاع | 13.40 میلی متر |
| رنگ LED | سبز / زرد |
1. نسبت دور (±2%)
1CT:1CT
3. HIPOT:1500Vrms حداقل
4. افت درج:
-1.0dB حداکثر @ 1.0MHz تا 65MHz
5. افت بازگشت:
-20dB حداقل @ 1MHz تا 10MHz
-16dB حداقل @ 10MHz تا 30MHz
-12dB حداقل @ 30MHz تا 60MHz
-10dB حداقل @ 60MHz تا 100MHz
6. تداخل متقابل:
-40dB حداقل @ 1MHz تا 30MHz
-35dB حداقل @ 30MHz تا 60MHz
-30dB حداقل @ 60MHz تا 100MHz
7. سرکوب حالت مشترک به مشترک:
-30dB حداقل @1MHz تا 50MHz
-20dB حداقل @50MHz تا 150MHz
8. دمای عملیاتی: 0 درجه سانتیگراد تا 70 درجه سانتیگراد.
جک مغناطیسی HY911130AE RJ45 بسیار همه کاره است. این کانکتور انتخابی برای طیف گسترده ای از برنامه های شبکه است، از جمله:
- سوئیچ ها و روترهای گیگابیت اترنت
- مادربردهای سرور و کارت های رابط شبکه (NIC)
- کامپیوترهای صنعتی (IPC) و کنترلرهای اتوماسیون
- گیت وی های خانه هوشمند و هاب های IoT
- ست تاپ باکس ها و تلویزیون های هوشمند
به دنبال یک کانکتور RJ45 سازگار با HY911130AE 1000Base-T با LEDهستید؟
برای موارد زیر با LINK-PP تماس بگیرید:
پیش فاکتور خود را دریافت کنیدو دیتاشیت امروز.
