جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: S558-5999-BD-F
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
P / N: |
S558-5999-BD-F |
پین به پین: |
LP41626NL |
پین ها: |
16 |
Baza: |
100 م |
درجه حرارت: |
0 تا 70 |
بندر: |
ترانسفورماتور تک پورت |
P / N: |
S558-5999-BD-F |
پین به پین: |
LP41626NL |
پین ها: |
16 |
Baza: |
100 م |
درجه حرارت: |
0 تا 70 |
بندر: |
ترانسفورماتور تک پورت |

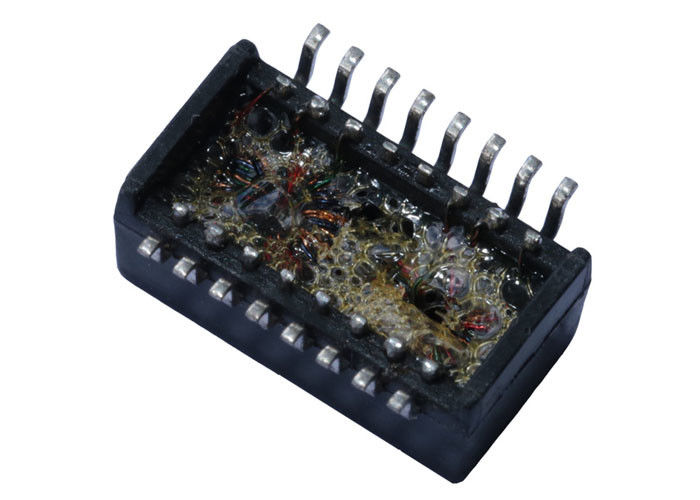

1. ترانسفورماتور تنها یک بندر بندر
2. ColiStructure: Toroidal
3. ترانسفورماتور 100base-t
4 SMD، 16 پین
5. دمای عملیاتی (° C) = 0 تا 70
6. فایل ها: PDF / 3D / ISG / Stp / Step / Datasheet
شرح:
پورت 100 Base-t مبدل های مغناطیسی ETHERNET
| کاربرد | شبکه اترنت (PoE و NON PoE) |
| AutomDX | بله |
| اظهار نظر | RoHS مطابق LP41626NL |
| پیکربندی RX | T، C |
| پیکربندی TX | T، C |
| ساخت و ساز | انتقال روغن |
| هسته در هر بندر | 4 |
| تعداد بنادر | تنها |
| PCB | NO PCB |
| بسته بندی | SMT |
| ارتفاع بسته (میلی متر) | 6.20 |
| طول بسته بندی (میلی متر) | 12.70 |
| عرض بسته (میلی متر) | 7.15 |
| سازگار با RoHS | YES-RoHS-6 |
| سرعت | 100BASE-TX |
| درجه حرارت | 0 تا 70 |
| تبدیل نسبت RX | 1CT: 1CT |
| تبدیل نسبت TX | 1CT: 1CT |
مشخصات برق (25):
1. تبدیل نسبت 50KHz، 0.5V
طرف چپ: سمت خط = 1CT: 1CT + _2٪
2. القایی (لس) 100KHz، 0.1V، 12mA DC تقارن:
طرف تراشه: حداقل
3. Insertion Loss1-100MHz: -1.4dB Max
4. افت بازده
1-30 مگاهرتز: -16dB حداقل
40 مگاهرتز: -14.4dB حداقل
50 مگاهرتز: -13.1dB حداقل
60-80 مگاهرتز: -12dB حداقل
100 مگاهرتز: -10dB حداقل
5. تفکیک پذیری به حالت عمومی:
30 مگاهرتز: -45dB حداقل
60 مگاهرتز: -40 دسی بل Min
100 مگاهرتز: -35dB حداقل
6. تداخل
30 مگاهرتز: -40 دسی بل Min
60 مگاهرتز: -35dB حداقل
100 مگاهرتز: -30dB حداقل
7. سلام پورت: 1500 وات حداقل
برنامه های کاربردی:
1. GPIB Expanders و Isibilators GPIB
2. ماژول های کریستال مایع (ال سی دی)
3. اطلاعات جمع آوری داده های کامپیوتر
4. نقطه فروش و کیوسک کامپیوتر
مزیت رقابتی:
16 سال تجربه تولید
2600 کارمند
تست 100٪
زمان تحویل انعطاف پذیر
