جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: RM5-1SSA9V1F
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000 / 60K
قیمت: $0.11-$24
جزئیات بسته بندی: سینی
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 180K / ماه
شماره قطعه: |
RM5-1SSA9V1F |
تولید انبوه: |
LPJG47542A47NL |
نوع اتصال: |
RJ45 |
برنامه های کاربردی: |
10/100/1000 Base-T |
نوع نصب: |
از طریق سوراخ |
محافظ: |
محافظ، EMI انگشت |
شماره قطعه: |
RM5-1SSA9V1F |
تولید انبوه: |
LPJG47542A47NL |
نوع اتصال: |
RJ45 |
برنامه های کاربردی: |
10/100/1000 Base-T |
نوع نصب: |
از طریق سوراخ |
محافظ: |
محافظ، EMI انگشت |
مدل طراحی : RM5-1SSA9V1F
1 برای برنامه کارت گرافیک شبکه طراحی شده است.
2 طراحی شده برای دیدار IEEE802.3u مورد نیاز است.
3 در همه نرخهای نوبت استفاده شده توسط LAN ICmanufactures قابل استفاده است.
4 ساده ترین اجزای مغناطیسی برای قرار دادن و راه انداز در PCB.
5 حفظ حداقل فضای PCB را حفظ می کند.
6 مدل تولید توده : LPJG47542A47NL
7 10/100/1000 گیگابیت اترنت
8 Magnetics Rj45
9 آهنربا یکپارچه Rj45
10 LED اختیاری، EMI-انگشت اختیاری

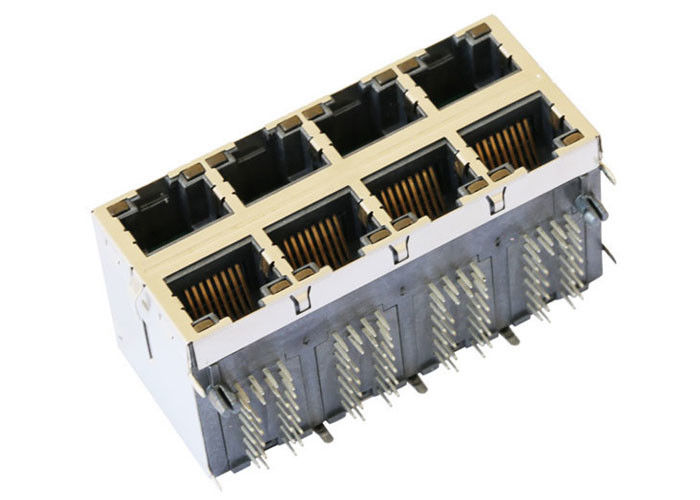

شماره قطعه LINK-PP | LPJG47542A47NL |
مدل طراحی | RM5-1SSA9V1F |
برنامه لان | ETHERNET |
تماس با جابجایی منطقه | GOLD 6u "/ 15u" / 30u " |
هسته در هر بندر | 12 |
گزینه ی LED | یخ زده، سبز / یخ زده، سبز |
چفت | TAB UP / DOWN |
تعداد بنادر | 2X4 |
PCB Mount Angle | ورود به سیستم |
ارتفاع بسته (میلی متر) | 25.79 |
طول بسته بندی (میلی متر) | 59.18 |
عرض بسته (میلی متر) | 28.35 |
سپر EMI زبانه ها | با |
سرعت | 10/100/1000 BASE-T |
درجه حرارت | 0 تا 70 ℃ |
تبدیل نسبت RX | 1CT: 1CT |
تبدیل نسبت TX | 1CT: 1CT |
شرح
1. نوع محصول ویژگی ها:
1) نوع محصول = اتصال دهنده
2) Jack Type = RJ45
3) مشخصات = استاندارد
4) PCB mounting orientation = ورودی جانبی (زاویه راست)
2. مکانیکی پیوست:
1) Jack Configuration = 2 x 4
3. مشخصات برق:
1) محافظت شده = بله
4. ویژگی های مربوط به خاتمه دادن
1) EMI Finger - Bottom = بدون
2) Termination Method = Solder
5. ویژگی های بدن:
1) Port Configuration = Multi
2) EMI Fingers -Top and Sides = With / Without
3) Latch Orientation = Standard - لکه پایین
4) PCB Tail Length
6. ارتباط ویژگی های مرتبط:
1) قبل از بارگذاری = بله
2) نوع اتصال فیکسچر = از طریق سوراخ
7. ویژگی های مرتبط با مسکن:
1) اتصال سبک = جک
8. استانداردهای صنعت:
1) RoHS / ELV Compliance = سازگار با RoHS، ELV سازگار است
2) پروسس سرب آزاد بدون جوش = جوش لحیم کاری تا 240 درجه سانتیگراد،
لحیم موج قادر به 260 درجه سانتی گراد، لحیم موج قادر به 265 درجه سانتی گراد است
Reflow-لحیم کاری اختیاری
3) RoHS / ELV Compliance History = همیشه سازگار با RoHS بود
9. شناسایی علامت گذاری:
1) رنگ LED سمت چپ (موقعیت # 1) = سبز / زرد - مقاومت 250 اونس
2) رنگ LED راست (موقعیت # 2) = سبز، زرد - مقاومت 250 اونس
10. شرایط استفاده:
1) اعمال به = مدار چاپی چاپ شده
2) شرایط محیطی = دفتر / محل
3) دمای عملیاتی (° C) = 0 - 70
11.Hipot:
1500Vrms MIN
برنامه های کاربردی برای کاربر ترمینال
طراحی شده برای پشتیبانی از برنامه های کاربردی، مانند مودم های ADSL، شبکه در مادربرد. N شبکه و تجهیزات ارتباطی مانند HUB، کارت PC، سوئیچ، روتر، مادربرد PC، SDH، PDH، IP تلفن، مودم xDSL، راه حل های مرکز تماس، جعبه تنظیم مجتمع، راه اندازی VOIP دروازه، پروتکل مرز دروازه، سوئیچ اترنت سریع. .
مزیت رقابتی
1x4 rj-45 بندر لن
18 سال تجربه تولید
2600 کارمند
تست 100٪
زمان تحویل انعطاف پذیر
مشتری اصلی
طراحی برای Ti، اینتل، سامسونگ، Fluke، Jabil، Flextronics، Cypress، Freescale، EKF .......
برنامه EMS
ساخته شده در مجمع PCB انعطاف پذیر؛ مجمع PCB سفت و انعطاف پذیر؛ میکرو الکترونیک، چیپ تلنگر؛ میکرو الکترونیک، تراشه در هیئت مدیره؛ مجتمع اپتوالکترونیک؛ مجتمع RF / Wireless از طریق سوراخ مجمع؛ مونتاژ سطح کوه؛ مونتاژ سیستم؛ مجمع هیئت مدیره مدار چاپی
