جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: 7490100143
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مشخصات: |
7490100143 |
P / N: |
LP1197ANL |
اترنت: |
10 / 100Base-T SMD |
اندازه گرفتن: |
13.08x14.99x3.68mm |
نصب و استقرار: |
SMD |
نمونه: |
در دسترس |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
مشخصات: |
7490100143 |
P / N: |
LP1197ANL |
اترنت: |
10 / 100Base-T SMD |
اندازه گرفتن: |
13.08x14.99x3.68mm |
نصب و استقرار: |
SMD |
نمونه: |
در دسترس |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
1. ترانسفورماتور 10 / 100Base-T برای برنامه PoE
2. ماژول ترانسفورماتور گسسته
3. ساده ترین اجزای مغناطیسی برای قرار دادن و راه انداز در PCB
4. طراحی شده برای دیدار IEEE802.3u مورد نیاز است
5. ابعاد: 12.70x7.15x6.20mm
6. سند: PDF / Datasheet / 3D / IGS / Step / Stp

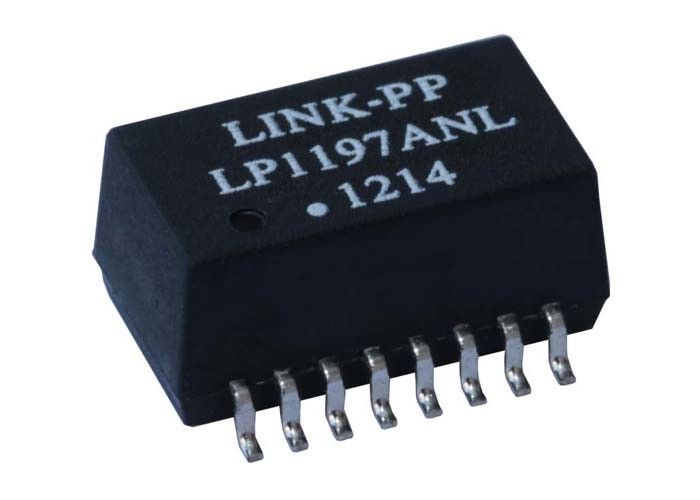

 | شماره قطعه LINK-PP | LP1197ANL |
| مدل طراحی | 7490100143 | |
| برنامه لان | ETHERNET (NoN PoE) | |
| هسته در هر بندر | 2 | |
| نوع ترانسفورماتور | ترانسفورماتور DATACOM | |
| ویژگی نصب | MOUNT SURFACE | |
| ارتفاع بسته (میلی متر) | 12.70 | |
| طول بسته بندی (میلی متر) | 9.30 | |
| عرض بسته (میلی متر) | 6.20 | |
| کاربرد | همه منظوره | |
| سرعت | 10/100 BASE-T | |
| درجه حرارت | 0 تا 70 ℃ | |
| تبدیل نسبت RX | 1CT: 1CT | |
| تبدیل نسبت TX | 1CT: 1CT |
مشخصات برق @ 25 ℃
1. تبدیل نسبت می دهد
TX = 1CT: 1CT RX = 1CT: 1CT
2. OCL: 350uH حداقل
@ 100KHz، 100mV، 8mADC تقاطع
افت 3.Insertion:
0.1-100 مگاهرتز: -1.2dB MAX
از دست دادن 4:
1-30 مگاهرتز: -16dB MIN
40 مگاهرتز: -14dB MIN
50 مگاهرتز: -13dB MIN
60-80 مگاهرتز: -12dB MIN
5.Crosstalk:
30 مگاهرتز: -45dB TYP
60 مگاهرتز: -40dB TYP
100 مگاهرتز: -35dB TYP
6. دیفرانسیل رد حالت معمول:
30 مگاهرتز: -43 دسی بل MIN
60 مگاهرتز: -37dB MIN
100 مگاهرتز: -33dB MIN
ولتاژ خروجی: 1500Vrms
دمای عملیاتی: -40 ℃ ~ 85 ℃.
برنامه های کاربردی:
1. آرایه های RAID دیسک
2. سوئیچ های CompactPCI و سوئیچ های PXI
3. نشانگر فلورسنت خلاء
4. جوهر و کارتریج تونر
مزیت رقابتی:
ارائه دهنده رهبر جهان از اتصال یکپارچه RJ45، ترانسفورماتورهای مغناطیسی گسسته و ماژول های فرستنده اپتیکال
1. تجربه تولید 16 ساله
2.1100 کارمند
3. آزمون 100٪
4. زمان تحویل انعطاف پذیر
