جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO

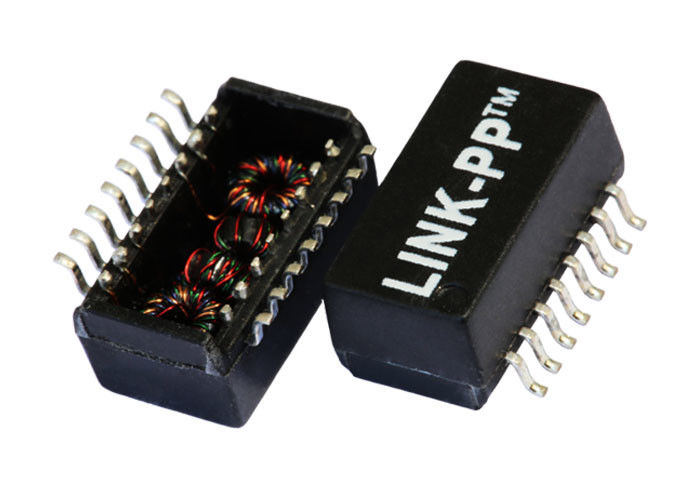

شماره مدل: 000-7421-30
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مشخصات: |
000-7421-30 |
صلیب سرخ: |
000-7421-30 => LP41640NL |
اندازه گرفتن: |
12.7x7.15x6.20mm |
نصب و استقرار: |
SMD |
اترنت: |
1x100Base-Tx |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
مشخصات: |
000-7421-30 |
صلیب سرخ: |
000-7421-30 => LP41640NL |
اندازه گرفتن: |
12.7x7.15x6.20mm |
نصب و استقرار: |
SMD |
اترنت: |
1x100Base-Tx |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
 |  |
| مشخصات فنی | 000-7421-30 |
| REACH مطابق با | بله |
| EU RoHS مطابق با | بله |
| صلیب سازگار | LP41640NL |
| نوع ترانسفورماتور | ترانسفورماتور DATACOM |
| کاربرد | همه منظوره |
| تائیدیه | UL |
| از دست دادن درج | 1.0 دسی بل |
| ولتاژ جداسازی | 1500.0 V |
| ویژگی نصب | MOUNT SURFACE |
| فرکانس کاری حداقل | 100.0 کیلوهرتز |
| فرکانس کاری حداکثر | 125000.0 کیلوهرتز |
| دمای کار حداقل | 0.0 Cel |
| دمای عملیاتی حداکثر | 70.0 سل |
| القاء اولیه | 350 |
| تبدیل نسبت (Np: Ns) | 1: 1؛ 1: 1 |
| ارتفاع (میلی متر) | 6.20 میلی متر |
| طول (میلی متر) | 12.70 میلیمتر |
| عرض (میلی متر) | 7.15 میلی متر |
مشخصات برق @ 25 ℃
نسبت 1.Turns (± 2٪):
(1-3): (16:14) = 1: 1
(6-8): (11-9) = 1: 1
2.Inductance OCL: 350uH Min
@ 100KHz، 0.1Vrms، 8mADC
3.Dielectic امتیاز:
1500VAC برای 1 دقیقه
افت 4.Insertion:
1-100 مگاهرتز: -1.2dB حداکثر
5. افت بازده (دسی بل):
1-30 مگاهرتز: -16
30-40 مگاهرتز: -14
40-50 مگاهرتز: -13
50-80 مگاهرتز: -12
6.Crosstalk:
1-100 مگاهرتز: -35dB حداقل
7.DCMR:
1-100 مگاهرتز: -35dB حداقل
8. طراحی شده برای رسیدگی به 350mADC و دیدار با 802.3af
محدوده دمای کاری: 0 ~ 70 ℃
