جزئیات محصول
محل منبع: چين
نام تجاری: LINK-PP
گواهی: UL,ROHS,Reach,ISO
شماره مدل: LMJ2058811001CNL (LPJ1011ABNL)
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000
قیمت: Supportive
جزئیات بسته بندی: سینی، نوار و حلقه
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3000K / month
انواع: |
اتصال مغناطیسی مجتمع RJ45 (ICM) |
طرح بندی پین کانکتور: |
8P8C |
سیستم قفل: |
چفت بالا |
سرعت: |
10/100 Base-tx |
نصب الکتریکی: |
THT |
درخواست: |
HUB، کارت PC، سوئیچ، روتر، PC Mainboard |
انواع: |
اتصال مغناطیسی مجتمع RJ45 (ICM) |
طرح بندی پین کانکتور: |
8P8C |
سیستم قفل: |
چفت بالا |
سرعت: |
10/100 Base-tx |
نصب الکتریکی: |
THT |
درخواست: |
HUB، کارت PC، سوئیچ، روتر، PC Mainboard |
| مرور کلی |
کانکتور RJ45 با مغناطیس یکپارچه 10/100 Base-T |
|---|---|
| TR (@100KHz، 0.1V) | TX =1CT:1CT ± 3٪ RX =1CT:1CT ± 3٪ |
| OCL (@100KHz، 100mV، 8mA، DC Bias) | PINS: (P1,P2), ((P7,P8) = 350uH MIN |
| هیپوت |
PINS (P1, P3, P2) TO (J1, J2) =1500VAC برای 60 ثانیه PINS (P7, P6, P8) TO (J3, J6) =1500VAC برای 60 ثانیه |
| ضایعات ورودی | -1.0dB MAX @1.0MHzبه۶۵ مگاهرتز |
| بازپرداخت خسارت | -20دبيMIN@1MHz تا 10MHz -16dB MIN @10MHz تا 30MHz -12دبيMIN@30MHzبه۶۰ مگاهرتز -10dB MIN @0MHzبه100 مگاهرتز |
| صحبت های متقابل | -40dB MIN @ 1MHzبه30MHz -35دبيMIN@30MHzبه۶۰ مگاهرتز -30dB MIN @60MHzبه100 مگاهرتز |
| رد از روش مشترک | -30 ديسيبلMIN@1MHz تا 50MHz -20دبيMIN@50MHz تا 150MHz |
| تهویه کننده | 1000pF ± 25٪ 2KV |
| مقاومت | 750HMS ± 20٪ |
| مقاومت کویل | 1.80HMS MAX، 0.250HMS MIN |
| رنگ LED سمت چپ | سبز |
| رنگ LED راست | زرد |
| دمای کار | 0-70°C |
کشف LINK-PP RJ45 با سری مغناطیس طراحی شده برای برآورده کردن بالاترین استانداردهای صنعت. جک های مغناطیسی RJ45 ما عملکرد الکتریکی عالی را ارائه می دهند و IEEE802 را برآورده می کنند.3 مشخصات و 350uH حداقل OCL با 8mA Bias Currentاعتماد به کانکتورهای LINK-PP RJ45 برای برتری در عملکرد الکتریکی، سرکوب EMI، مقاومت در برابر دما و ترکیب مواد برتر.

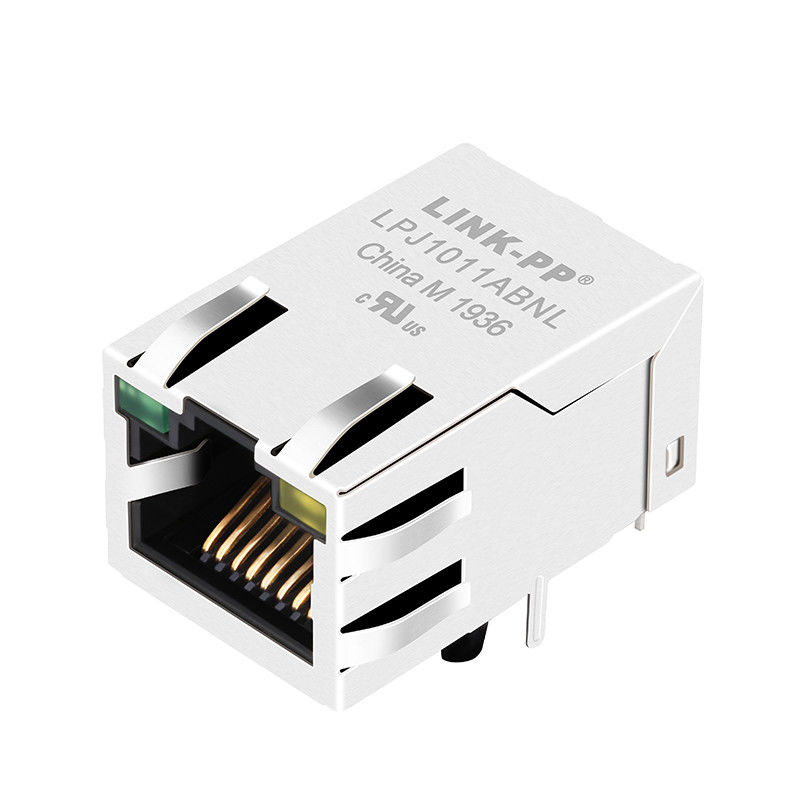

عملکرد بالا LMJ2058811001CNL (LPJ1011ABNL) حداکثر سرکوب EMI را برای یکپارچگی سیگنال بهینه فراهم می کند.
رابط مغناطیسی یکپارچه قابلیت انعطاف پذیری و قابلیت اطمینان در شرایط مختلف محیط زیست را دارد. محدوده دمای ذخیره سازی -25 °C تا +85 °C است.محدوده دمای عملیاتی 0°C تا +70°C است..
مشخصات مواد برتر:
1. سپر: ساخته شده از مس با ضخامت 0.2 میلی متر با کیفیت بالا. LMJ2058811001CNL Single Port RJ45 Connector دارای نیکل پوشش برای افزایش دوام و رسانایی است.
2. خانه: این خانه از PBT (پولی بوتلین ترفتالات) با محتوای فیبرگلاس 30٪ ساخته شده است و با استانداردهای ضد شعله UL94V-0 مطابقت دارد.
3تماس: تماس ها از برنز فسفری 0.35 میلی متر ساخته شده اند و به طور انتخابی طلا شده اند تا عملکرد الکتریکی برتر و مقاومت در برابر خوردگی را تضمین کنند.
