جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: LP5004NLE
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مشخصات: |
LP5004NLE |
اترنت: |
1000 BASE-T |
نصب و استقرار: |
SMD |
اندازه گرفتن: |
17.70x15.80x6.60mm |
نمونه: |
رایگان |
درجه حرارت: |
0 ℃ تا + 70 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
مشخصات: |
LP5004NLE |
اترنت: |
1000 BASE-T |
نصب و استقرار: |
SMD |
اندازه گرفتن: |
17.70x15.80x6.60mm |
نمونه: |
رایگان |
درجه حرارت: |
0 ℃ تا + 70 ℃ |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
اطلاعات مفصل:

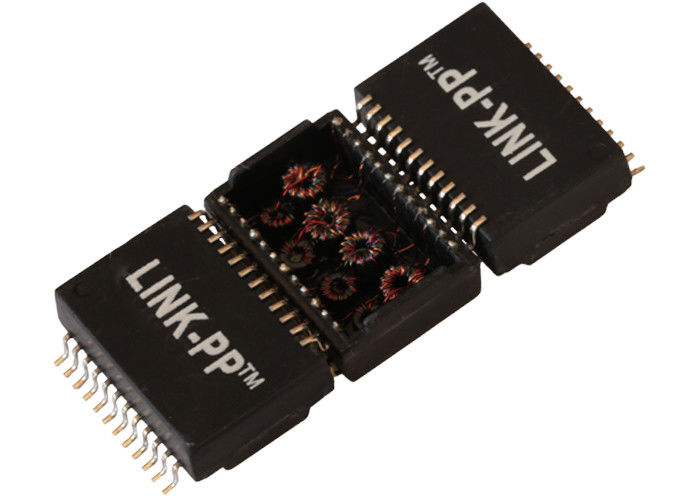

| LP5004NLE Gigabit Magnetics ترانسفورماتور 1 پورت سطح مونتاژ | |
| شماره قطعه LINK-PP | LP5004NLE |
| سرعت | 1000BASE-T |
| تعداد بنادر | تنها |
| برنامه - LAN | ETHERNET (NoN PoE) |
| بسته بندی | SMD |
| درجه حرارت | 0 ℃ تا + 70 ℃ |
| AutomDX | بله |
| اظهار نظر | همانند NL VERSION |
| پیکربندی RX | T، C، S |
| پیکربندی TX | T، C، S |
| ساخت و ساز | قاب را باز کنید |
| هسته در هر بندر | 8 |
| ارتفاع بسته (اینچ) | 0.260 |
| ارتفاع بسته (میلی متر) | 6.60 |
| طول بسته بندی (اینچ) | 0.697 |
| طول بسته بندی (میلی متر) | 17.7 |
| عرض بسته (اینچ) | 0.496 |
| عرض بسته (میلی متر) | 12.6 |
| تبدیل نسبت RX | 1CT: 1CT |
| تبدیل نسبت TX | 1CT: 1CT |
چرا ما را انتخاب کن
ارائه دهنده رهبر جهان از یک اتصال RJ45 مجتمع و ترانسفورماتورهای مغناطیسی گسسته
مدرک حرفه ای
• ایزو 9001: 2008
• گواهینامه UL
• رسیدن به تصحیح
• سازگاری RoHS
• سیاست های زیست محیطی فعال
100٪ گارانتی Qualtiy
• تحت کنترل شدید تولید می شود.
• 100٪ تست شده (نه فقط دسته ای تست شده)
• LINK-PP در حال ساخت TE (Tyco) برای 9 سال است
• مشتری موفقیت آمیز: Texas Instruments سامسونگ سیسکو زیمنس و اینتل
• LINK-PP آیا تامین کننده پیشنهادی TI (Texas Instruments)
• گارانتی کیفیت: 6 سال
قیمت رقابتی و خدمات
• قیمت رقابتی بیشتر از Pulse Tyco Halo و Amphenol
• زمان تحویل: 2-3 هفته پس از سفارشات
• نمونه های آزاد موجود است
• ارائه طراحی جدید برای شرایط مشتری
• هزینه حمل و نقل 90٪ توسط DHL UPS DEDEX یا TNT
خط مشی شرکت LINK-PP
• هدف شرکت برای دستیابی به بالاترین سطح رضایت مشتری است
از طریق بهبود مستمر در کیفیت، تحویل و خدمات
• LINK-PP متعهد است و انتظار می رود عملکرد کیفی از هر کارمند
• استاندارد شرکت دارای محصولات و خدمات بدون نقص می باشد
| شرح تست | SPEC | 1 | 2 | 3 | آزمون FREQ. | |||||||||||
| T1 | T2 | T3 | T4 | T1 | T2 | T3 | T4 | T1 | T2 | T3 | T4 | |||||
| OCL (تست توسط TH2818) | حداقل 350UH دقیقه | 620 | 609 | 580 | 594 | 602 | 597 | 605 | 600 | 576 | 563 | 578 | 580 | 100KHz 0.1V 8mA | ||
| تبدیل نسبت (تست توسط TH2818) | 1CT: 1CT | خوب | خوب | خوب | خوب | خوب | خوب | خوب | خوب | خوب | خوب | خوب | خوب | --- | ||
| از دست دادن درج (تست توسط HP8712ET) | -1.0dB MAX | -0.30 | -0.29 | -0.27 | -0.25 | -0.38 | -0.35 | -0.33 | -0.35 | -0.30 | -0.28 | -0.31 | -0.29 | 1-100 مگاهرتز | ||
| افت بازده (تست توسط HP8712ET) | -18dB MIN | -22.7 | -23.4 | -22.2 | -21.8 | -23.0 | -22.9 | -23.4 | -21.8 | -20.6 | -21.2 | -21.4 | -20.2 | 1-40 مگاهرتز | ||
| -16dB MIN | -19.4 | -17.9 | -18.6 | -19.3 | -17.9 | -17.8 | -18.3 | -18.5 | -18.7 | -18.0 | -18.4 | -18.0 | 50 مگاهرتز | |||
| -12dB MIN | -16.1 | -15.6 | -15.5 | -15.8 | -15.8 | -15.1 | -15.8 | -15.5 | -15.3 | -15.2 | -15.6 | -15.4 | 60 تا 80 مگاهرتز | |||
| -10dB MIN | -15.0 | -15.1 | -15.0 | -15.0 | -14.9 | -14.3 | -14.1 | -14.3 | -15.2 | -15.0 | -15.0 | -15.1 | 100 مگاهرتز | |||
| تداخل (تست توسط HP8712ET) | -45dB MIN | -52.1 | -50.3 | -49.8 | -48.9 | -49.3 | -50.3 | 30 مگاهرتز | ||||||||
| -40 دسی بل MIN | -44.7 | -43.9 | -44.0 | -42.9 | -43.4 | -44.2 | 60 مگاهرتز | |||||||||
| -35dB MIN | -39.8 | -38.6 | -38.1 | -38.7 | -39.5 | -38.9 | 100 مگاهرتز | |||||||||
| DCMR (تست توسط HP8712ET) | -43 دسی بل MIN | -58.3 | -57.6 | -56.4 | -56.0 | -58.7 | -56.9 | -57.2 | -56.7 | -50.2 | -51.6 | -50.9 | -51.3 | 30 مگاهرتز | ||
| -37dB MIN | -44.6 | -44.2 | -40.9 | -39.8 | -43.1 | -42.7 | -45.0 | -43.9 | -42.5 | -41.8 | -42.5 | -41.8 | 60 مگاهرتز | |||
| -33dB MIN | -38.2 | -37.5 | -35.9 | -35.6 | -37.3 | -36.0 | -38.7 | -38.3 | -37.9 | -37.6 | -38.2 | -37.9 | 100 مگاهرتز | |||
| هیپوت (آزمایش توسط WB2670A) | 1500Vrms | خوب | خوب | خوب | خوب | خوب | خوب | خوب | خوب | خوب | خوب | خوب | خوب | PRI به SEC | ||
