جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: LP44011NLE
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مشخصات: |
LP44011NLE |
P / N: |
LP44011NLE |
اترنت: |
2x10 / 100Base-Tx |
اندازه گرفتن: |
28.58x16.00x6.60mm |
نصب و استقرار: |
SMD |
نمونه: |
رایگان |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
مشخصات: |
LP44011NLE |
P / N: |
LP44011NLE |
اترنت: |
2x10 / 100Base-Tx |
اندازه گرفتن: |
28.58x16.00x6.60mm |
نصب و استقرار: |
SMD |
نمونه: |
رایگان |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
1. Magnetics: 2 پورت 10 / 100Mbps
2. ولتاژ جداسازی: 1500Vrms
نوع 3: SMT
4. ساختار کویل: Toroidal

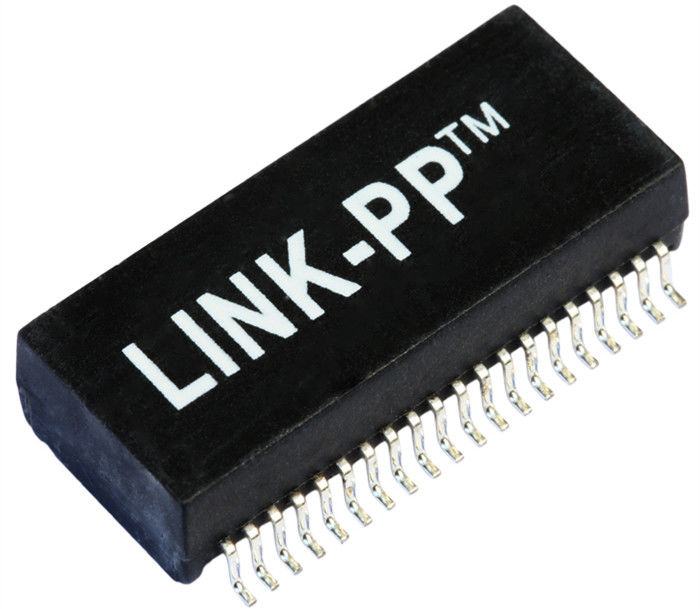

5. ترانسفورماتور جداسازی LP44011NLE
| 10/100 مبدل ترانسفورماتور پورت دوطرفه، SMD، Rohs | |
| شماره قطعه LINK-PP | LP44011NLE |
| شماره پالس | H1200NLT |
| سرعت | 10 / 100BASE-T |
| تعداد بنادر | دو طرفه |
| برنامه - LAN | اترنت (بدون پو) |
| بسته بندی | SMD |
| درجه حرارت | 0 تا 70 |
| AutomDX | بله |
| اظهار نظر | همانند NL VERSION |
| پیکربندی RX | T، C، S |
| پیکربندی TX | T، C، S |
| ساخت و ساز | قاب را باز کنید |
| هسته در هر بندر | 8 |
| تعداد بنادر | دو طرفه |
| ارتفاع بسته (اینچ) | 0.260 |
| ارتفاع بسته (میلی متر) | 6.60 |
| طول بسته بندی (اینچ) | 1.125 |
| طول بسته بندی (میلی متر) | 28.58 |
| عرض بسته (اینچ) | 0.490 |
| عرض بسته (میلی متر) | 12.45 |
| تبدیل نسبت RX | 1CT: 1CT |
| تبدیل نسبت TX | 1CT: 1CT |
مشخصات برق (25):
1. نرخ Ratio50KHz، 0.5V را می دهد
طرف چپ: سمت خط = 1CT: 1CT + _2٪
2. القایی (لس) 100KHz، 0.1V، 12mA DC تقلیل:
طرف چیپ: 350uH حداقل
3. Insertion Loss1-100MHz: -1.4dB Max
4. بازگشت Loss1-30MHz: -16dB حداقل
40 مگاهرتز: -14.4dB Min
50 مگاهرتز: -13.1dB حداقل
60-80 مگاهرتز: -12dB حداقل
100 مگاهرتز: -10dB حداقل
5. تنفر به حالت عادی:
30 مگاهرتز: -45dB Min
60 مگاهرتز: -40dB حداقل
100 مگاهرتز: -35dB حداقل
6. Crosstalk30MHz: -40dB Min
60 مگاهرتز: -35dB حداقل
100 مگاهرتز: -30dB حداقل
7. Hi-Pot: 1500Vrms، 0.5mA، 1Sec
طرف چپ به سمت خط
برنامه های کاربردی:
مورد استفاده برای تجهیزات شبکه و ارتباطی مانند HUB، کارت PC، سوئیچ، روتر،
مودم PC، SDH، PDH، IP تلفن، مودم xDSL
مزیت رقابتی:
1100 کارمند
تست 100٪
زمان تحویل انعطاف پذیر
