جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: LP44009NL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مشخصات: |
LP44009NL |
P / N: |
LP44009NL |
اترنت: |
4x 100Base-T |
اندازه گرفتن: |
28.58x16.26x5.84mm |
نصب و استقرار: |
SMT |
نمونه: |
رایگان |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
مشخصات: |
LP44009NL |
P / N: |
LP44009NL |
اترنت: |
4x 100Base-T |
اندازه گرفتن: |
28.58x16.26x5.84mm |
نصب و استقرار: |
SMT |
نمونه: |
رایگان |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
1. اترنت 4x10 / 100Mbps LP44009NL
2. ولتاژ جداسازی: 1500Vrms
نوع 3: SMT
4. ساختار کویل: Toroidal
ترانسفورماتور ترانزیستور اترنت 1500vrms با پورت تک برای آی پد

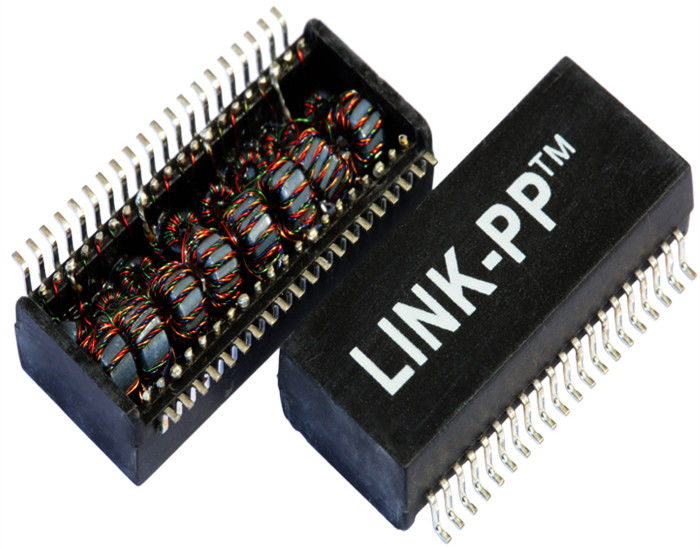

چهار پورت، ماژول ترانسفورماتور اترنت 10/100 BASE-T، SMD، Rohs | |
شماره قطعه LINK-PP | LP44009NL |
شماره دو طرف دو طرفه | 40SS1041RX HF |
سرعت | 10 / 100BASE-T |
تعداد بنادر | QUAD |
برنامه - LAN | اترنت (بدون پو) |
بسته بندی | SMD |
درجه حرارت | 0 تا + 70 |
AutomDX | بله |
اظهار نظر | همانند NL VERSION |
پیکربندی RX | T، C، S |
پیکربندی TX | T، C، S |
ساخت و ساز | قاب را باز کنید |
هسته در هر بندر | 16 |
ارتفاع بسته (اینچ) | 0.260 |
ارتفاع بسته (میلی متر) | 6.60 |
طول بسته بندی (اینچ) | 1.125 |
طول بسته بندی (میلی متر) | 28.58 |
عرض بسته (اینچ) | 0.63 |
عرض بسته (میلی متر) | 16.00 |
تبدیل نسبت RX | 1CT: 1CT |
تبدیل نسبت TX | 1CT: 1CT |
مشخصات برق (25):
1. نرخ Ratio50KHz، 0.5V را می دهد
طرف چپ: سمت خط = 1CT: 1CT + _2٪
2. القایی (لس) 100KHz، 0.1V، 12mA DC تقلیل:
طرف چیپ: 350uH حداقل
3. Insertion Loss1-100MHz: -1.4dB Max
4. بازگشت Loss1-30MHz: -16dB حداقل
40 مگاهرتز: -14.4dB Min
50 مگاهرتز: -13.1dB حداقل
60-80 مگاهرتز: -12dB حداقل
100 مگاهرتز: -10dB حداقل
5. تنفر به حالت عادی:
30 مگاهرتز: -45dB Min
60 مگاهرتز: -40dB حداقل
100 مگاهرتز: -35dB حداقل
6. Crosstalk30MHz: -40dB Min
60 مگاهرتز: -35dB حداقل
100 مگاهرتز: -30dB حداقل
7. Hi-Pot: 1500Vrms، 0.5mA، 1Sec
طرف چپ به سمت خط
برنامه های کاربردی:
مورد استفاده برای شبکه و تجهیزات ارتباطی مانند HUB، کارت PC، سوئیچ،
روتر، مادربرد PC، SDH، PDH، IP تلفن، مودم xDSL
مزیت رقابتی:
1100 کارمند
تست 100٪
زمان تحویل انعطاف پذیر
