جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: LP1260NL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مشخصات: |
LP1260NL |
P / N: |
LP1260NL |
نصب و استقرار: |
SMD |
اترنت: |
1x10 / 100Mbps |
اندازه گرفتن: |
12.70x9.40x5.97mm |
نمونه: |
رایگان |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
مشخصات: |
LP1260NL |
P / N: |
LP1260NL |
نصب و استقرار: |
SMD |
اترنت: |
1x10 / 100Mbps |
اندازه گرفتن: |
12.70x9.40x5.97mm |
نمونه: |
رایگان |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
1. شماره سیم پیچ: خودکار ترانسفورماتور
2. ولتاژ جداسازی: 1500Vrms
نوع 3: SMT
4. ساختار کویل: Toroidal

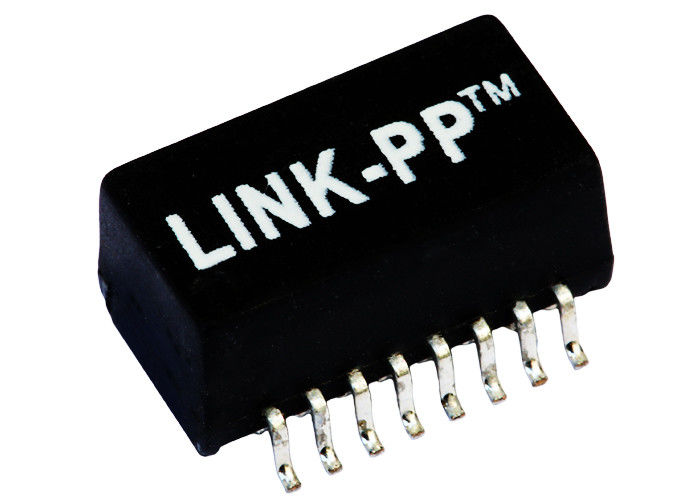

| پورت تک، ترانزیستور ترانسفورماتور اترنت 10/100 BASE-T، SMD، Rohs | |
| شماره قطعه LINK-PP | LP1260NL |
| شماره پالس | H1260 / H1260NL / HX1260NL |
| سرعت | 10 / 100BASE-T |
| تعداد بنادر | تنها |
| برنامه - LAN | اترنت (بدون پو) |
| بسته بندی | SMD |
| درجه حرارت | 0 تا 70 |
| AutomDX | بله |
| اظهار نظر | همانند NL VERSION |
| پیکربندی RX | T، C، S |
| پیکربندی TX | T، C، S |
| ساخت و ساز | قاب را باز کنید |
| هسته در هر بندر | 4 |
| ارتفاع بسته (اینچ) | 0.235 |
| ارتفاع بسته (میلی متر) | 5.97 |
| طول بسته بندی (اینچ) | 0.500 |
| طول بسته بندی (میلی متر) | 12.70 |
| عرض بسته (اینچ) | 0.37 |
| عرض بسته (میلی متر) | 9.40 |
| تبدیل نسبت RX | 1CT: 1CT |
| تبدیل نسبت TX | 1CT: 1CT |
مشخصات برق (25):
1. نرخ Ratio50KHz، 0.5V را می دهد
طرف چپ: سمت خط = 1CT: 1CT + _2٪
2. القایی (لس) 100KHz، 0.1V، 12mA DC تقلیل:
طرف چیپ: 350uH حداقل
3. Insertion Loss1-100MHz: -1.4dB Max
4. بازگشت Loss1-30MHz: -16dB حداقل
40 مگاهرتز: -14.4dB Min
50 مگاهرتز: -13.1dB حداقل
60-80 مگاهرتز: -12dB حداقل
100 مگاهرتز: -10dB حداقل
5. تنفر به حالت عادی:
30 مگاهرتز: -45dB Min
60 مگاهرتز: -40dB حداقل
100 مگاهرتز: -35dB حداقل
6. Crosstalk30MHz: -40dB Min
60 مگاهرتز: -35dB حداقل
100 مگاهرتز: -30dB حداقل
7. Hi-Pot: 1500Vrms، 0.5mA، 1Sec
طرف چپ به سمت خط
برنامه های کاربردی:
مورد استفاده برای شبکه و تجهیزات ارتباطی مانند HUB، کارت PC، سوئیچ، روتر، مادربرد PC، SDH، PDH، IP تلفن، مودم xDSL
مزیت رقابتی:
1100 کارمند
تست 100٪
زمان تحویل انعطاف پذیر
