جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,RoHS,Reach,ISO
شماره مدل: LP1101NL
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
مشخصات: |
LP1101NL |
P / N: |
LP1101NL |
نسبت: |
RX = 1CT: 1CT |
اترنت: |
1x10 / 100M |
نمونه: |
رایگان |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |
مشخصات: |
LP1101NL |
P / N: |
LP1101NL |
نسبت: |
RX = 1CT: 1CT |
اترنت: |
1x10 / 100M |
نمونه: |
رایگان |
Archivi Disponibili: |
PDF / 3D / ISG / Stp / Step / Datasheet |

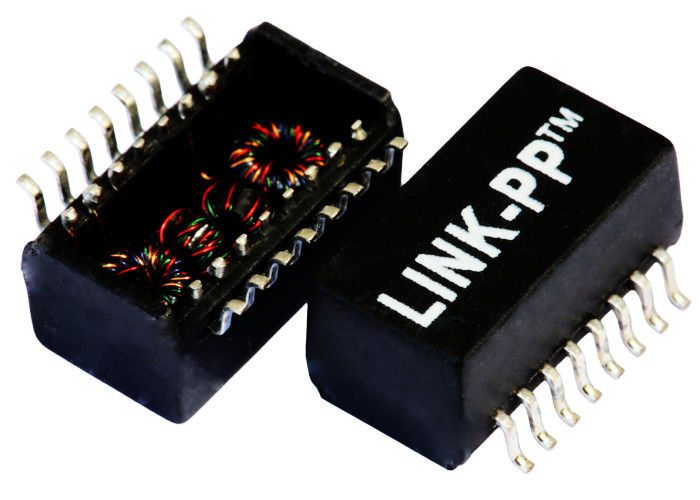

| پورت تک، ترانزیستور ترانسفورماتور اترنت 10/100 BASE-T، SMD، Rohs | |
| شماره قطعه LINK-PP | LP1101NL |
| شماره پالس | H1101NL |
| سرعت | 10 / 100BASE-T |
| تعداد بنادر | تنها |
| برنامه - LAN | اترنت (بدون پو) |
| بسته بندی | SMD |
| درجه حرارت | 0 تا 70 |
| AutomDX | بله |
| اظهار نظر | همانند NL VERSION |
| پیکربندی RX | T، C، S |
| پیکربندی TX | T، C، S |
| ساخت و ساز | قاب را باز کنید |
| هسته در هر بندر | 4 |
| ارتفاع بسته (اینچ) | 0.240 |
| ارتفاع بسته (میلی متر) | 6.20 |
| طول بسته بندی (اینچ) | 0.50 |
| طول بسته بندی (میلی متر) | 12.70 |
| عرض بسته (اینچ) | 0.366 |
| عرض بسته (میلی متر) | 9.30 |
| تبدیل نسبت RX | 1CT: 1CT |
| تبدیل نسبت TX | 1CT: 1CT |
مشخصات برق @ 25 ℃
1.OCL: 350UH MIN
@ 100KHz، 0.1Vrms، 8mADC تقاطع
نسبت 2.Turns:
TX = 1.25CT: 1CT RX = 1CT: 1CT
افت 3.Insertion:
0.1-100 مگاهرتز: -1.1dB MAX
افت بازده (dB TYP):
30 مگاهرتز: -20 60 مگاهرتز: -14
80 مگاهرتز: -11.5
5.Crosstalk (dB TYP):
30 مگاهرتز: -45 60 مگاهرتز: -40
100 مگاهرتز: -35
6.DCMR (dB TYP):
30 مگاهرتز: -42 50 مگاهرتز: -37
100 مگاهرتز: -33
7.Hipot: 1500Vrms MIN
دمای عملیاتی: 0 ℃ ~ 70 ℃.
