جزئیات محصول
محل منبع: گوانگدونگ چین
نام تجاری: LINK-PP
گواهی: UL,ROHS,REACH,ISO
شماره مدل: ETH1-460L
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 400/2000 / 10K / 25K
قیمت: $0.06-$3.2
جزئیات بسته بندی: T&R
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 3KK / ماه
نوع ترانسفورماتور: |
ETH1-460L ترانسفورمرهای مسیر سیگنال |
نسبت چرخش: |
1: 1 فرستنده، 1: 1 گیرنده |
استاندارد: |
IEEE 802.3at2009 و IEEE 802.3.bt |
محرک مدار باز: |
۳۵۰μH |
محدوده دمای محیط: |
-40 درجه سانتی گراد تا +85 درجه سانتی گراد |
جریان افست: |
35mA در 25°C |
جداسازی از پیچ به پیچ: |
1500 VRMS |
ولتاژ جداسازی: |
1.5 کیلو ولت |
نوع ترانسفورماتور: |
ETH1-460L ترانسفورمرهای مسیر سیگنال |
نسبت چرخش: |
1: 1 فرستنده، 1: 1 گیرنده |
استاندارد: |
IEEE 802.3at2009 و IEEE 802.3.bt |
محرک مدار باز: |
۳۵۰μH |
محدوده دمای محیط: |
-40 درجه سانتی گراد تا +85 درجه سانتی گراد |
جریان افست: |
35mA در 25°C |
جداسازی از پیچ به پیچ: |
1500 VRMS |
ولتاژ جداسازی: |
1.5 کیلو ولت |
ETH1-460L LAN Transformer برای پاسخگویی به خواسته های برنامه های PoE plus طراحی شده است. از فراتر رفتن از الزامات گیگابیت اترنت تا ارائه عملکرد قوی در سناریوهای PoE + و PoE ++,این ترانسفورماتورها کارایی طراحی شبکه های مدرن را افزایش می دهند..
1. طراحی قدرت بالا برای کارخانه های کابل کشی 4P در60/120 وات، اطمینان از تحویل قدرت قوی در برنامه های شبکه.
2بیش از حدگگابیت اترنتالزامات از دست دادن بازگشت برای انتقال سریع داده.
3. مطابق باIEEE 802.3at-2009وIEEE 8023.btاستاندارد های صنعتی نوع 4 برای برنامه های PoE+ و PoE++
4. می تواند حداقل 22.5 mA DC آفست را در 85 °C، با افزایش دمای معمولی 7 °C با 800 mA و 10 °C با 1000 mA DC اعمال شود، ثبات را در شرایط محیطی متفاوت حفظ کند.
5این راه حل تک قطعات را می توان به جای دو قطعه ETH1-230 استفاده کرد و فضای ارزشمند تخته را صرفه جویی کرد.
6. طیف گسترده ای از دمای محیط-40°C تا +85°Cمناسب برای شرایط مختلف محیط زیست است.
7. بافریتمواد هسته ای برای افزایش عملکرد وترمینال های سازگار با RoHSبرای پایداری زیست محیطی.
8تا سه بار 40 ثانيه به سرعت+260°C، اطمینان از دوام و قابلیت اطمینان در طول مونتاژ.
9. مطابق با802.3af مشخصاتبا حداقل از دست دادن ورودی و از دست دادن بازگشت عالی در کل محدوده فرکانس.
|

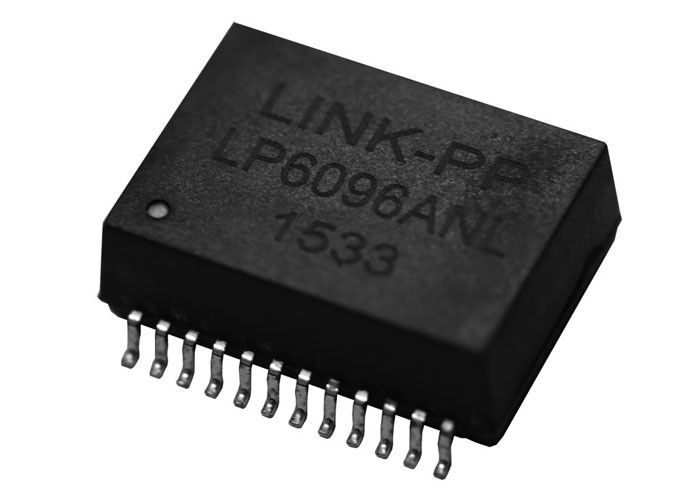

LINK-PP LP6096ANL برابر با ETH1-460L است |
|
|
شماره بخش LINK-PP |
LP6096ANL |
|
شماره قطعات کویل کرافت |
ETH1-460L |
|
سرعت |
1000BASE-T |
|
کاربرد - LAN |
اتیرنت (PoE+) |
|
مواد اصلی |
فرایت |
| نسبت RX را تغییر می دهد | 1CT:1CT |
| نسبت TX را می چرخاند | 1CT:1CT |
| از دست دادن ورودی |
1.0 دقیقه دی سی بی از 0.1 مگاهرتز تا 100 مگاهرتز 1.2 دقیقه دبیل در 125 مگاهرتز |
| بازده از دست دادن | 18 دبیل دقیقه از 1 مگاهرتز تا 40 مگاهرتز 16 دبیل دقیقه در 50 مگاهرتز 12 دبیل دقیقه در 80 مگاهرتز 10 دبیل دقیقه در 100 مگاهرتز |
| استحکام | ۳۵۰ uH |
| جداسازی از پیچ و تاب | 1500 ورمی |
| پایان دادن | تطابق با RoHS. تطابق با 260 درجه سانتیگراد. قلع-فضله-برنج بر روی قلع بر روی نیکل بر روی فوس برنز |
|
دمای کار |
-40°C تا +85°C |
| سطح حساسیت به رطوبت (MSL) | 1 |
|
وزن |
3.6 گرم |
|
بسته بندی |
50/13" ریل؛ نوار پلاستیکی: 32mm عرض، 0.5mm ضخامت، 24mm فاصله جیب، 10.6mm عمق جیب |
