جزئیات محصول
محل منبع: چين
نام تجاری: LINK-PP
گواهی: SGS, UL,CE,ISO9001:2008,Reach
شماره مدل: RTC-1QDBAM1A
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000 / 25K
قیمت: $0.11-$12
جزئیات بسته بندی: سینی
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 208K / ماه
موارد: |
RTC-1QDBAM1A |
دسته بندی: |
1x4 پورت RJ45 با مغناطیسی |
سرعت: |
10/100/1000BASE-T |
نصب: |
از طریق سوراخ |
شاخص: |
LED ها |
فایل: |
PDF/3D/ISG/Stp/Step/Datasheet |
موارد: |
RTC-1QDBAM1A |
دسته بندی: |
1x4 پورت RJ45 با مغناطیسی |
سرعت: |
10/100/1000BASE-T |
نصب: |
از طریق سوراخ |
شاخص: |
LED ها |
فایل: |
PDF/3D/ISG/Stp/Step/Datasheet |
درRTC-1QDBAM1Aیک جک ماژولار RJ45 با 4 پورت (1x4) با چگالی بالا با مغناطیس 10/100/1000Base-T یکپارچه است. برای برنامه های شبکه ای با عملکرد بالا طراحی شده است، پوشش EMI برتر را ترکیب می کند،لامپ های حالت یکپارچهاین دستگاه برای سوئیچ ها، روترها و تجهیزات محاسباتی صنعتی که نیاز به چندین پورت اترنت با سرعت بالا دارند، ایده آل است.
| دسته بندی | پارامتر | مشخصات فنی / ارزش |
|---|---|---|
| عمومی | نوع محصول | جک ماژولار 1 × 4 پورت RJ45 با مغناطیس یکپارچه (Tab-Up) |
| درخواست | 10/100/1000 Base-T (Gigabit Ethernet) | |
| نوع نصب | تکنولوژی سوراخ (THT) | |

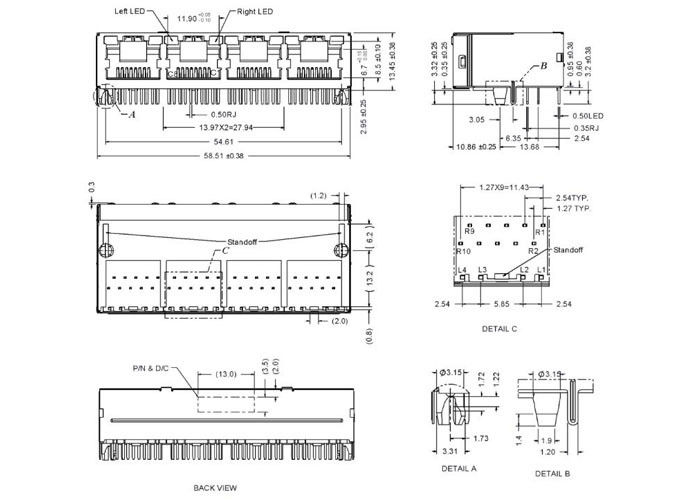

| ماشین آلات | طول کلی | 58.51 ± 0.38 میلی متر |
| ارتفاع کلی | 13.45 ± 0.38 میلی متر | |
| بازتاب از بندر به بندر | 13.97 میلی متر | |
| طول دم پلت | 3.2 ± 0.38 میلی متر | |
| محافظ | محافظ فلزی کامل با تب های زمین گیری EMI (تفصیلی B) | |
| برق | نسبت چرخش | 1:1 برای هر 4 کانال (ادخال به خروجی) |
| ولتاژ عایق | جداسازی AC 2kV (پین های سیگنال به سپر) | |
| مقاومت های پایان | مقاومت های یکپارچه 75Ω (کم کردن سر و صدا در حالت مشترک) | |
| پیکربندی پین | 10 پین سیگنال (R1R10) + 4 پین LED (L1L4) در هر پورت | |
| جدا شدن | خازن ولتاژ بالا 1000 pF برای محافظت از زمین | |
| مشخصات LED | چراغ LED چپ (L3L4) | رنگ تک رنگ: سبز (λp = 565 nm) |
| LED سمت راست (L1 L2) | دو رنگ: نارنجی (λp = 610 nm) / سبز (λp = 565 nm) | |
| ولتاژ جلو (Vf) | 1.7 V 2.6 V (@ 20 mA) | |
| جریان معکوس (Ir) | حداکثر 10 μA (@ Vr = 5 V) |
1عملکرد انتقال:پشتیبانی از 10/100/1000Base-T (گیگابیت اترنت).
2. نسبت برگشت:1:1 (اولی تا ثانویه) برای تمام 4 کانال.
3جداسازی ولتاژ بالا:جداسازی AC 2kV بین سیگنال و سپر، با 1000 pF جدا کردن خازن به زمین سپر.
4. خاتمه ي داخلي:مقاومت های یکپارچه 75 Ω برای سرکوب سر و صدا در حالت مشترک.
5مشخصات LED:
