جزئیات محصول
محل منبع: چين
نام تجاری: LINK-PP
گواهی: ISO 9001,ISO 14001,UL,SGS,REACH168

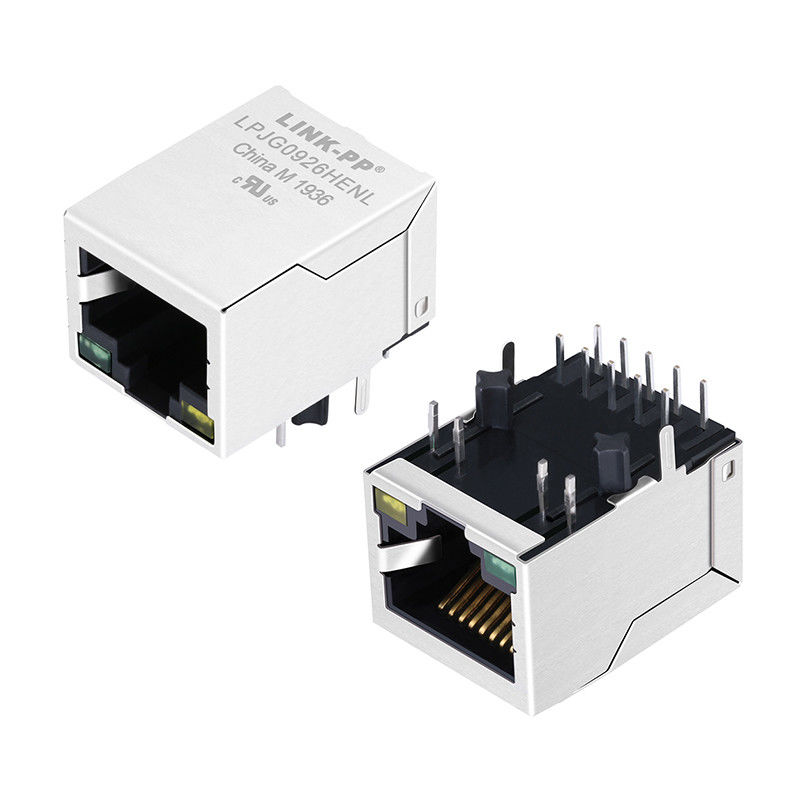

شماره مدل: LPJG0926HENL
سند: LPJG0926HENL.pdf
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50pcs، نمونه رایگان در دسترس است
قیمت: $0.09-$1.85
جزئیات بسته بندی: 50 عدد / 1 ظرف ، 20 سینی / 1 کارتن ، 32 * 30 * 31 سانتی متر ، 8 کیلوگرم (1000 عدد) / 1 کارتن
زمان تحویل: در اسرع وقت
شرایط پرداخت: TT،NET30/60/90 روز، L/C
قابلیت ارائه: 6000 هزار PCS در ماه
رابطه جنسیتی: |
جک زن RJ45 |
سرعت: |
1000 Base-T |
PoE+: |
حمایت |
نوع شاخص وضعیت: |
هدایت شده |
قفل مکانیکی: |
برگه پایین |
نوع رابط ماژولار جک و پلاگ: |
RJ45 با مغناطیسی یکپارچه |
پیکربندی پورت: |
تک پورت |
پیکربندی ماتریس پورت: |
1×1 |
حداقل دمای عملیاتی: |
0 ℃ |
حداکثر دمای عملیاتی: |
70 درجه سانتیگراد |
گرایش: |
90° زاویه (در راست) |
نوع نصب PCB: |
ورودی جانبی |
رابطه جنسیتی: |
جک زن RJ45 |
سرعت: |
1000 Base-T |
PoE+: |
حمایت |
نوع شاخص وضعیت: |
هدایت شده |
قفل مکانیکی: |
برگه پایین |
نوع رابط ماژولار جک و پلاگ: |
RJ45 با مغناطیسی یکپارچه |
پیکربندی پورت: |
تک پورت |
پیکربندی ماتریس پورت: |
1×1 |
حداقل دمای عملیاتی: |
0 ℃ |
حداکثر دمای عملیاتی: |
70 درجه سانتیگراد |
گرایش: |
90° زاویه (در راست) |
نوع نصب PCB: |
ورودی جانبی |
با ساختار مستحکم و ویژگی‌های پیشرفته، LPJG0926HENL قابلیت اطمینان و انتقال داده کارآمد را ارائه می‌دهد:
1. Magjack یک جک RJ45 ماده است که اتصال قابل اعتماد و ایمن را فراهم می‌کند.
2. از انتقال داده با سرعت 1000 Base-T برای محیط‌های شبکه پرسرعت پشتیبانی می‌کند.
3. با PoE+ سازگار است و به آن اجازه می‌دهد هم داده و هم برق را به دستگاه‌های متصل ارائه دهد.
4. این کانکتور مجهز به LED است که نشانگرهای وضعیت بصری را ارائه می‌دهد.
5. طراحی قفل زبانه رو به پایین، نصب و نگهداری را ساده می‌کند.
6. این کانکتور دارای مغناطیس‌های یکپارچه است که به فیلتر و ایزوله کردن سیگنال‌ها کمک می‌کند.
7. با پیکربندی ماتریس پورت 1 X 1، برای یک نقطه اتصال واحد طراحی شده است.
8. LPJG0926HENL از 0 درجه سانتیگراد تا 70 درجه سانتیگراد کار می‌کند و آن را برای انواع محیط‌ها مناسب می‌کند.
کانکتورهای RJ45 با ترانسفورماتور نقش مهمی در انتقال داده ایفا می‌کنند. این کانکتورها در هاب‌ها، کارت‌های PC، سوئیچ‌ها، روترها، مادربردهای PC، SDH، PDH، تلفن‌های IP و مودم‌های xDSL استفاده می‌شوند.
این کانکتورها انتقال داده را در سیستم‌های ارتباطی مدرن تسهیل می‌کنند. به عنوان مثال، به چندین دستگاه اجازه می‌دهد به سوئیچ‌های شبکه متصل شوند. در مادربردهای کامپیوتر، LPJG0926HENL اتصالات اینترنت سیمی را فعال می‌کند. SDH و PDH صدا و داده را از طریق شبکه با RJ45 Mag Jack منتقل می‌کنند. علاوه بر این، ارتباطات Voice over IP (VoIP) تضمین می‌شود که واضح و بدون وقفه باشد. مودم‌های xDSL خدمات اینترنت پرسرعت را از طریق Magjacks ارائه می‌دهند. این کانکتورها برای حفظ یک اتصال اینترنتی پایدار و سریع ضروری هستند.
| بررسی اجمالی | کانکتور RJ45 با مغناطیس برای کاربرد PoE+ |
|---|---|
| شماره قطعه Link-pp | LPJG0926HENL |
| نسبت چرخش (TX) | 1CT:1CT |
| نسبت چرخش (RX) | 1CT:1CT |
| اندوکتانس OCL |
350uH MIN در 100KHz/0.1V، 8mA DC Bias |
| افت درج |
-1.0 dB MAX در 1-100MHz |
| افت بازگشت |
- 16dB MIN در 1-40MHz |
| Cross talk | - 30dB MIN در 1-100MHz |
| رد حالت مشترک | - 30dB MIN در 1-100MHz |
| تست Hipot | 1500Vrms MIN |
| DCR | 1.2Ω MAX |
| طول کانکتور | 21.25mm/0.8inch |
| عرض کانکتور | 15.93mm/0.627inch |
| ارتفاع کانکتور |
13.30mm/0.524inch |
| دمای اوج | 260±5℃ |
| آبکاری تماس | طلا 6 "u"، طلا 15 "u" |
| زبانه های EMI | بدون |
| رده عملکرد | Cat 5 |
| سبک خاتمه | لحیم کاری |
| رتبه بندی جریان | 8 میلی آمپر |
| رنگ های نشانگر LED | سبز (چپ) و زرد (راست) |
| بسته بندی | سینی |
| آبکاری تماس | طلا 6 میکرو اینچ حداقل. در ناحیه تماس. |
Link-PP انطباق با استانداردها را در هر مرحله از تولید تضمین می‌کند. این کار با بازرسی مواد اولیه، به دنبال آن برش و فرو بردن قلع، و ارزیابی مقاومت لحیم کاری و ظرفیت خازنی شروع می‌شود. بازرسی‌های بیشتر شامل کیفیت سیم پیچ جوش، آزمایش نیمه تمام، پین‌ها، چسب‌ها و غیره است.
این فرآیند با آزمایش LED، ارزیابی زمین لحیم کاری و آزمایش ولتاژ مقاومت و ظرفیت خازنی زمین ادامه دارد. آزمایش فرکانس بالا عملکرد بهینه را تضمین می‌کند. در نهایت، بازرسی محصول نهایی بهترین کیفیت را قبل از بسته‌بندی دقیق برای تحویل تضمین می‌کند.
