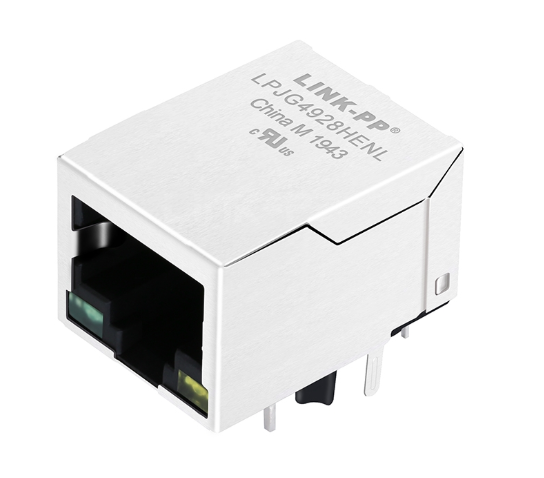

کانکتور LPJG4928HENL 1000 Base-T PoE+ RJ45 با پورت LED 1x1

LPJG4928HENL یک کانکتور تک پورت 1000 Base-T RJ45 با مغناطیس یکپارچه برای کاربردهای PoE + است. سوراخ ، زاویه راست ، 10P8C ، LED سبز / زرد ، محدوده دمای صنعتی.

ویژگی های اصلیLPJG4928HENLPoE+ RJ45

1. عملکرد گیگابیت: از سرعت 10/100/1000 Base-T Ethernet برای برنامه های پهنای باند بالا پشتیبانی می کند.
2. قابلیت پیشرفته PoE+:IEEE 802.3at سازگار، کنترل تا 720mA @ 57VDC جریان مداوم در پین های PSE.
3. قابلیت اطمینان صنعتی: در دمای شدید از -40 درجه سانتیگراد تا +85 درجه سانتیگراد به خوبی کار می کند.
4. طراحی یکپارچه: مغناطیس داخلی (نسبت چرخش 1CT: 1CT) اثر PCB را کاهش می دهد و مسیر را ساده می کند.
5. شاخص های وضعیت بصری:لامپ های LED چپ (سبز) و راست (سفید) برای نظارت آسان بر وضعیت شبکه.
6. ساخت و ساز قوی:* سپر EMI فولاد ضد زنگ و خانه PBT UL94V-0 تضمین دوام و ایمنی.

مشخصاتLPJG4928HENL RJ45 کانکتور با LED

1مشخصات کلی محصول

2مشخصات الکتریکی (@25°C)

3مشخصات مواد و محیط زیست

1. دمای کار:-40°C تا +85°C (درجه صنعتی)
2. مواد محوطه سازی:PBT ترموپلاستیک + 30٪ فیبر شیشه ای (UL94V-0)
3. مواد تماس:فوسفور برنز (C5210R-EH) ، ضخامت 0.35mm
4. پوشش تماس:حداقل 6μ "طلای بیش از منطقه جفت گیری
5. مواد پین:مس (C2680R-H) ، ضخامت 0.35mm
6. دمای جوش موج:** 265°C MAX برای 5 ثانیه

ورق داده های کانکتور LPJG4928HENL 1000 Base-T RJ45

مشخصات شاخص LED LPJG4928HENL

LPJG4928HENL شاملشاخص های LED دوگانهبرای پشتیبانی از نظارت بصری وضعیت بصری.

LED سمت چپ

• رنگ:سبز
• طول موج اوج:565nm
• ولتاژ جلو:1.8 ٫2.6V @ 20mA
• جریان معکوس:حداکثر 10μA @ 5V

لامپ LED راست

• رنگ:زرد
• طول موج اوج:585nm
• ولتاژ جلو:1.8 ٫2.6V @ 20mA
• جریان معکوس:حداکثر 10μA @ 5V

این ال ای دی ها کمک می کنند تا در طراحی تجهیزات اترنت، قابلیت مشاهده لینک، فعالیت یا وضعیت را فراهم کنند.

کاربردهای PoE Magjack

LPJG4928HENL برای مخابرات، سخت افزار شبکه و تجهیزات ارتباطی صنعتی طراحی شده است، از جمله:

• تجهیزات سوهو:مودم های ADSL، روترها و دروازه ها
• شبکه سازي شرکت:سوئيچ هاي شبکه، هاب ها و تزريق كننده هاي PoE
• سیستم های جاسازی شده:طرح های LAN-on-Motherboard (LOM)
• اینترنت اشیا صنعتی: کنترل کننده های ساختمان هوشمند و دوربین های IP / نقاط دسترسی PoE +.

چرا کانکتورهای LINK-PP RJ45 را انتخاب می کنیم؟

LINK-PP یک تولید کننده قابل اعتماد جهانی از اجزای شبکه است که عملکرد برتر، عرضه پایدار و ارزش استثنایی را ارائه می دهد.کانکتورهای LINK-PP RJ45 برای اتصال قابل اعتماد اترنت در شبکه طراحی شده اندبا مغناطیس یکپارچه، عملکرد الکتریکی پایدار و ساخت با دوام، آنها به ساده سازی طراحی PCB کمک می کنند در حالی که اطمینان از قابلیت اطمینان شبکه در دراز مدت.

مزایای اصلی LINK-PP RJ45

1. مغناطیس یکپارچه صرفه جویی در فضا: ترانسفورماتورهای داخلی BOM شما را ساده می کنند، فضای PCB حیاتی را ذخیره می کنند و عملکرد EMI / crosstalk را به طور قابل توجهی بهبود می بخشند.
2. دامنه گسترده:از استاندارد 10/100M تا سرعت بالا 10G Base-T، با پشتیبانی کامل از PoE، PoE + و PoE ++(تا 90W) برنامه های کاربردی.
3. جایگزینی بدون درز: جایگزین های دقیق پین به پین برای مارک های بزرگ قدیمی (پالس، هالو، ورث و غیره) ، به شما کمک می کند تا کمبود زنجیره تامین را بدون طراحی مجدد PCB از بین ببرید.
4. قابلیت اطمینان گواهی شده: با مواد برتر ساخته شده است (رابطه های طلا، محافظ های فولاد ضد زنگ) و با گواهینامه UL، RoHS و REACH پشتیبانی می شود.
5. ارزش مستقیم کارخانه: به عنوان تولید کننده اصلی، ما قیمت رقابتی، کنترل کیفیت خودکار و زمان تحویل سریع را ارائه می دهیم.
6. سازگاری PHY متخصص: پشتیبانی FAE رایگان برای اطمینان از مطابقت کامل RJ45s با تراشه های PHY انتخاب شده شما (Realtek، Broadcom، TI، Marvell، و غیره).
