جزئیات محصول
محل منبع: چين
نام تجاری: LINK-PP
گواهی: UL,ROHS,Reach,ISO
شماره مدل: HR911157C
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000 / 25K
قیمت: $0.05-$1.28
جزئیات بسته بندی: 50 پیکسل / سینی، 1200pcs / carton
زمان تحویل: ۳ تا ۵ روز
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 4200K-PCS / ماه
نوع محصول: |
اتصال HR911157C 8P8C RJ45 |
تعداد پورت ها: |
1x1 |
سرعت: |
10BASE-T، 100BASE-TX |
جهت گیر: |
پایین |
نوع نصب: |
از طریق سوراخ (tht) |
گزینه LED: |
سبز / زرد |
نوع محصول: |
اتصال HR911157C 8P8C RJ45 |
تعداد پورت ها: |
1x1 |
سرعت: |
10BASE-T، 100BASE-TX |
جهت گیر: |
پایین |
نوع نصب: |
از طریق سوراخ (tht) |
گزینه LED: |
سبز / زرد |

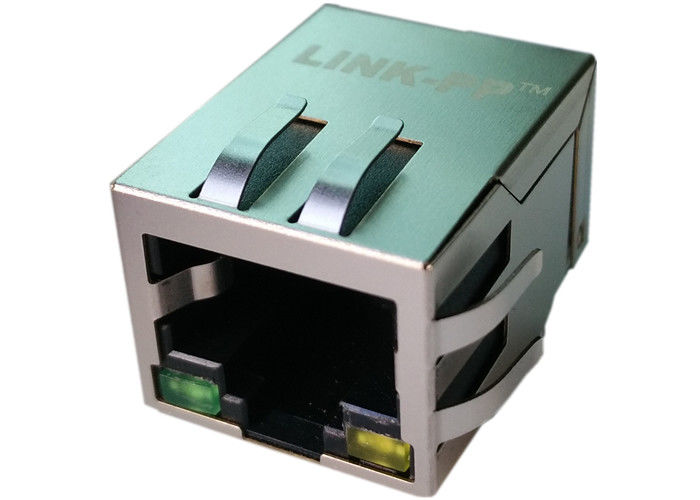

LPJ0017GENL یک کانکتور 8P8C RJ45 تک پورت با مغناطیس 10/100 Base-T یکپارچه است که توسط LINK-PP International Technology Co., Limited تولید می شود.این کانکتور جک فیزیکی RJ45 را با اجزای مغناطیسی یکپارچه (ترانسفورماتورها) که برای تنظیم و جداسازی سیگنال اترنت لازم است ترکیب می کنداین دستگاه دارای شاخص های LED دوگانه (سبز و زرد) است و برای برنامه های مختلف شبکه طراحی شده است، از جمله دستگاه های SOHO (دفتر کوچک / دفتر خانگی) ، پیاده سازی های LAN در Motherboard، هاب ها،و سوئیچ ها.
طراحی مغناطیس یکپارچه با حذف نیاز به اجزای جدا از ترانسفورم، کاهش تعداد اجزای، ساده سازی طرح PCB و صرفه جویی در فضای بوردی ارزشمند، مزایای زیادی را ارائه می دهد.این باعث می شود که LPJ0017GENL یک راه حل کارآمد برای طراحی های محدود فضایی که نیاز به اتصال اترنت دارند.
|
کانکتور تک پورت RJ45 با مغناطیس یکپارچه 10/100 Base-T، LED سبز/سفید، Tab Down، RoHS |
|
|
شماره بخش LINK-PP |
LPJ0017GENL |
|
شماره بخش |
HR911157C |
|
اپلیکیشن-LAN |
ETHERNET ((NON PoE) |
|
AutomDX |
بله |
|
مدار Bst |
بله |
|
پیکربندی RX |
T,C |
|
پیکربندی TX |
T,C |
|
پوشش ناحیه جفت گیری تماس |
طلا 6*15*30* |
|
هسته ها در هر بندر |
4 |
|
دیود |
هیچ دیود |
|
گزینه LED |
سبز/سفید |
|
قفل کن |
تاب پایین |
|
تعداد بنادر |
1X1 |
|
PCB |
FR4 |
|
زاویه نصب PCB |
ورودی جانبی |
|
پست نگهدارنده PCB |
T POST |
|
ارتفاع بسته (اینچ) |
0.531 |
|
ارتفاع بسته بندی (ملی متر) |
13.50 |
|
طول بسته (اینچ) |
0.839 |
|
طول بسته (ملی متر) |
21.30 |
|
عرض بسته (اینچ) |
0.630 |
|
عرض بسته (ملی متر) |
16.00 |
|
نوع پین |
سرباز |
|
تطابق با RoHS |
YES-RoHS-5 با معافیت سرب در سولدر |
|
جستجو |
بله |
|
تب های EMI محافظ |
با |
|
سرعت |
10/100 BASE-T |
|
درجه حرارت |
از 0 تا 70 درجه سانتیگراد |
|
نسبت RX را تغییر می دهد |
1CT:1CT |
|
نسبت TX را می چرخاند |
1CT:1CT |
LPJ0017GENL برای کاربردهای 10/100 Base-T Ethernet بهینه شده است. نسبت چرخش ترانسفورماتور دقیقاً در 1: 1 برای هر دو جفت فرستنده و گیرنده حفظ می شود.اطمینان از یکپارچگی سیگنال از طریق موانع جداسازیاستحکام اولیه حداقل 350μH در 100MHz با انحراف 0.1V 8mA DC مشخص شده است، کافی برای حفظ کیفیت سیگنال در برنامه های کاربردی اترنت.
کانکتور عملکرد بسیار خوبی را در پارامترهای کلیدی الکتریکی نشان می دهد.اطمینان از حفظ قدرت سیگنال در طیف فرکانسی استفاده شده توسط 10/100 Ethernetمشخصات از دست دادن بازگشت با باند فرکانس متفاوت است (-18dB در 1-30 MHz، -16dB در 40 MHz، -14dB در 50 MHz و -12dB در 60-80 MHz) ، اطمینان حاصل شود که بازتاب سیگنال به حداقل برسد.کاهش خطاهای داده.
مکالمه متقابل بین جفت های سیگنال به خوبی کنترل شده است، با مشخصات از -45dB در 30MHz تا -35dB در 100MHz، که جداسازی کانال عالی را فراهم می کند.رد حالت معمول از -35dB در 30 مگاهرتز تا -25dB در 100 مگاهرتز، به طور موثر اختلال الکترومغناطیسی را کاهش می دهد. عایق بندی در 1500Vrms (آزمایش هیپوت) نامگذاری شده است، که محافظت قوی در برابر افزایش ولتاژ و اطمینان از ایمنی در کاربردهای مختلف را فراهم می کند.
درLINK-PP، ما در راه حل های RJ45 با عملکرد بالا تخصص داریم که برای نیازهای شبکه مدرن طراحی شده اند:
