جزئیات محصول
محل منبع: چين
نام تجاری: LINK-PP
گواهی: UL,ROHS,Reach,ISO

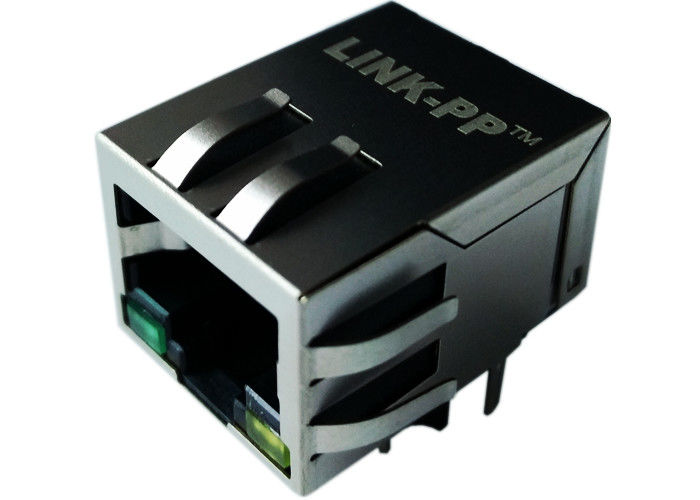

شماره مدل: HR921157C
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش: 50/500/1000 / 25K
قیمت: $0.05-$1.28
جزئیات بسته بندی: 50 پیکسل / سینی، 1200pcs / carton
زمان تحویل: موجودی
شرایط پرداخت: TT ، NET30 / 60/90 روز
قابلیت ارائه: 4200K-PCS / ماه
انطباق: |
مطابق با مشخصات IEEE802.3 |
هدایت شده: |
سمت چپ: سبز ، راست: زرد |
تست هیپات: |
1500 Vrms |
القاء OCL: |
350μH دقیقه |
نسبت چرخش: |
1ct: 1ct (2 ±) |
محدوده دمای عملیاتی: |
0 تا 70 درجه سانتی گراد |
انطباق: |
مطابق با مشخصات IEEE802.3 |
هدایت شده: |
سمت چپ: سبز ، راست: زرد |
تست هیپات: |
1500 Vrms |
القاء OCL: |
350μH دقیقه |
نسبت چرخش: |
1ct: 1ct (2 ±) |
محدوده دمای عملیاتی: |
0 تا 70 درجه سانتی گراد |
| دسته بندی | مشخصات |
|---|---|
| مشخصات LED | |
| پیکربندی LED | دوگانه (چپ: سبز، راست: زرد) |
| رنگی که منتشر می شود | سبز: 565nm زرد: 585nm |
| ولتاژ جلو (VF) | 1.82.8V @ IF = 20mA (هر دو رنگ) |
| جریان معکوس | حداکثر 10μA @ VR = 5V (هر دو رنگ) |
| مشخصات مکانیکی | |
| ابعاد (ملی متر) | عرض: 15.93 ارتفاع: 13.80 عمق: 21.25 |
| طرح بندی PCB | 2.54 میلی متری |
| نوع نصب | از طریق سوراخ (THT) |
| جهت گیری | ورودی جلویی |
| مشخصات مواد | |
| مسکن | PBT ترموپلاستیک + 30٪ فیبر شیشه ای (UL94V-0) |
| تماس | فوسفور برنز C5210R-EH، ضخامت = 0.35mm |
| آویز | مس C2680R-H، ضخامت = 0.35mm |
| سپر | SUS 201-1/2H، ضخامت = 0.2mm |
| پوشش تماس | طلای 6 مایکرو اینچ دقیقه ای در منطقه تماس |
| دمای جوش | حداکثر ۲۶۵ درجه سانتیگراد برای ۵ ثانیه |
| رعایت | |
| انطباق محیط زیست | تطابق با RoHS |
| انطباق با استانداردها | با مشخصات IEEE802.3 مطابقت دارد |
| مشخصات الکتریکی (@25°C) | |
| نسبت چرخش (± 2٪) | TX = 1CT:1CT، RX = 1CT:1CT |
| محرک OCL | 350μH Min @ 100MHz / 0.1V، 8mA DC Bias |
| از دست دادن ورودی | -۱.۰دبی حداکثر (۰.۳ ۰۱۰۰ مگاهرتز) |
| از دست دادن بازگشت (dB Min @100Ω) | ۱٫۳۰ مگاهرتز: -۱۸، ۴۰ مگاهرتز: -۱۶، ۵۰ مگاهرتز: -۱۴، ۶۰ مگاهرتز: -۸۰ |
| صدای عبور (dB Min) | 30 مگاهرتز: -45، 60 مگاهرتز: -40، 100 مگاهرتز: -35 |
| رد حالت معمولی (dB Min) | 30 مگاهرتز: -35, 60 مگاهرتز: -30, 100 مگاهرتز: -25 |
| تست هیپوت | 1500Vrms |
| محدوده دمای عملیاتی | 0°C تا +70°C |
LPJ0017GENL به طور خاص برای کاربردهایی که نیاز به اتصال 10/100 Base-T Ethernet دارند طراحی شده است، از جمله:
طراحی مغناطیس یکپارچه پیاده سازی را در این برنامه ها ساده می کند، با از بین بردن نیاز به قطعات جدا از ترانسفورم، کاهش تعداد قطعات، پیچیدگی مونتاژ،و نقاط احتمالی شکست.
