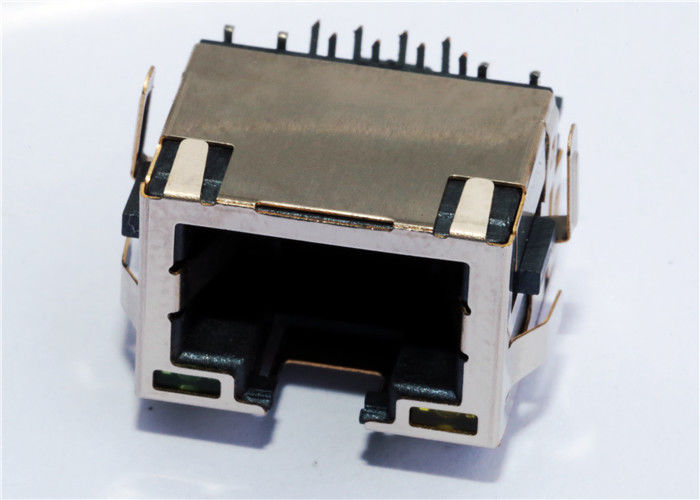

LINK-PP LPJE169AENL یک کانکتور RJ45 شیلددار تک پورت کم‌ارتفاع با LED های سبز و زرد است. نقشه آن مشخصات ارتفاع بدنه اسمی ۱۱.۳ میلی‌متر، جهت‌گیری جانبی و نصب PCB از طریق سوراخ را مشخص می‌کند و آن را برای طرح‌هایی که نیاز به ارزیابی دقیق ارتفاع کانکتور و فضای محفظه دارند، گزینه‌ای مناسب می‌سازد.
قبل از نهایی کردن طرح خود، از نقشه محصول برای بررسی چیدمان PCB، بازشدگی پنل، آرایش کنتاکت‌ها و تلرانس‌های مکانیکی استفاده کنید.
نقشه LPJE169AENL را دانلود کنید · برای نمونه و قیمت با LINK-PP تماس بگیرید.
| سازنده / شماره قطعه | LINK-PP LPJE169AENL |
|---|---|
| کانکتور | تک پورت، RJ45 شیلددار |
| پیکربندی پورت | ۱×۱ |
| نصب | ورودی جانبی / از طریق سوراخ |
| جهت‌گیری قفل | زبانه پایین، همانطور که در اطلاعات موجود محصول ذکر شده است |
| LEDها | سبز چپ / زرد راست |
| ابعاد اسمی بدنه، طول × عرض × ارتفاع | ۱۵.۲ × ۱۶.۲۵ × ۱۱.۳ میلی‌متر |
| تلرانس عرض بدنه | ۱۶.۲۵ ±۰.۲۵ میلی‌متر |
| رتبه‌بندی ولتاژ / جریان | ۱۲۵ ولت AC / ۱.۵ آمپر |
| مقاومت کنتاکت | حداکثر ۵۰ میلی‌اهم |
| مقاومت عایق | حداقل ۵۰۰ مگااهم در ۵۰۰ ولت DC |
| استحکام دی‌الکتریک | ۱۰۰۰ ولت AC، ۵۰ یا ۶۰ هرتز، ۱ دقیقه |
| عمر عملیاتی | حداقل ۷۵۰ سیکل |
| دمای عملیاتی / نگهداری | ۴۰- درجه سانتی‌گراد تا ۸۵+ درجه سانتی‌گراد |
| آبکاری کنتاکت | فلش طلا در ناحیه کنتاکت |
| شیلد | آلیاژ مس ۰.۲۰ میلی‌متر، آبکاری شده با نیکل |
| محفظه | PBT مشکی، UL94V-0 |
| لحیم موجی | دمای نوک ۲۵۰ درجه سانتی‌گراد به مدت ۵ ثانیه، طبق نقشه |
| نقشه | LP23021710، بازنگری A، ۲۰۲۳-۰۷-۱۸ |
برای تلرانس‌های ابعادی، موقعیت سوراخ‌ها و تأیید نهایی طرح از نقشه کامل استفاده کنید.
نقشه LPJE169AENL مشخصات طول بدنه ۱۵.۲ میلی‌متر، عرض بدنه ۱۶.۲۵ ±۰.۲۵ میلی‌متر و ارتفاع بدنه ۱۱.۳ میلی‌متر را مشخص می‌کند. بازشدگی پنل پیشنهادی ۱۷.۳ × ۱۲.۳ میلی‌متر است.
چیدمان PCB پیشنهادی از نمای بالا نشان داده شده است و دوازده سوراخ Ø۰.۹۰ میلی‌متر و دو سوراخ Ø۱.۸۰ میلی‌متر را مشخص می‌کند. برای موقعیت سوراخ‌ها، تلرانس‌ها و هم‌ترازی برد به پنل، نقشه کامل را بررسی کنید.
نقشه پین‌های ۹ و ۱۰ را برای LED سبز چپ و پین‌های ۱۱ و ۱۲ را برای LED زرد راست مشخص می‌کند. طول موج‌های پیک سبز و زرد به ترتیب ۵۶۵ نانومتر و ۵۸۵ نانومتر مشخص شده‌اند. ولتاژ پیشروی ذکر شده ۱.۸–۲.۶ ولت در ۲۰ میلی‌آمپر است.
قبل از اتصال LEDها به کنترلر، قطبیت LED و پین‌بندی کامل را در برابر شماتیک اصلی تأیید کنید.
هنگام انتخاب جک RJ45 کم‌ارتفاع، ارتفاع بدنه و بازشدگی پنل را با فضای محفظه مقایسه کنید و اثر چاپی PCB، جهت قفل، شیلدینگ و اتصالات LED را تأیید کنید.
نقشه LPJE169AENL ارائه شده، مغناطیس‌های یکپارچه، رتبه‌بندی سرعت اترنت یا قابلیت PoE را مشخص نمی‌کند. قبل از نهایی کردن طرح، این الزامات سیستم را با LINK-PP تأیید کنید.
برای نماهای مکانیکی، چیدمان PCB پیشنهادی، مدار LED و یادداشت‌های الکتریکی، نقشه محصول LPJE169AENL را دانلود کنید.
نقشه UL file E484635 را ذکر می‌کند و علامت RoHS 2011/65/EU را نشان می‌دهد. در صورت نیاز، مستندات انطباق خاص محصول را درخواست کنید.
نقشه ارتفاع اسمی بدنه ۱۱.۳ میلی‌متر را مشخص می‌کند. ابعاد کامل قطعه، تلرانس‌ها و فضای محفظه را با استفاده از نقشه تأیید کنید.
بله. نقشه یک LED سبز چپ و یک LED زرد راست را با پین‌ها و مشخصات الکتریکی آن‌ها نشان می‌دهد.
نقشه ارائه شده مغناطیس یکپارچه را مشخص نمی‌کند. برای تأیید کانکتور و آرایش مغناطیسی مناسب برای طرح خود با LINK-PP تماس بگیرید.
مناسب بودن جایگزینی به اثر چاپی PCB، ابعاد بدنه و پنل، جهت قفل، کنتاکت‌ها، قطبیت LED و رتبه‌بندی‌های الکتریکی بستگی دارد. نقشه‌های کامل را مقایسه کرده و قطعه را در طرح خود اعتبارسنجی کنید.
